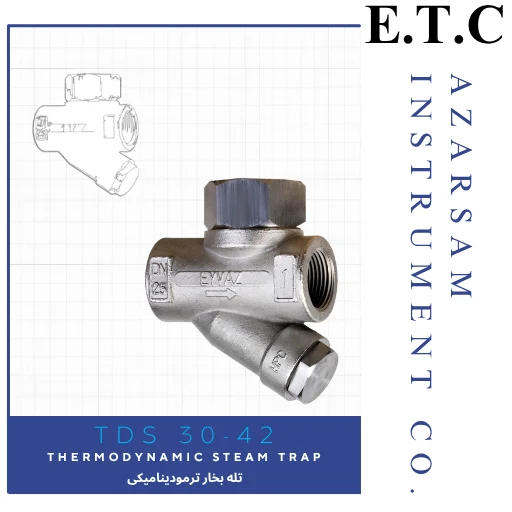

تله بخار ترمودینامیکی | Thermodynamic Steam Trap TDS 30-42

مشخصات فنی و کاربرد

تله بخار ترمودینامیکی مدل TDS 30-42 یکی از تجهیزات کلیدی و پرکاربرد در سیستم‌های بخار صنعتی است. عملکرد اصلی این دستگاه، تخلیه مؤثر و سریع کندانس (آب حاصل از تقطیر بخار)، هوا و گازهای غیرقابل تراکم از خطوط لوله، بدون اتلاف بخار زنده است. این فرآیند حیاتی، راندمان انتقال حرارت را افزایش داده و از آسیب‌های ناشی از ضربه قوچ (Water Hammer) به تجهیزات جلوگیری می‌کند.

مشخصات فنی تله بخار TDS 30-42:

• محدوده سایز بندی:  این مدل در سایزهای DN15 تا DN25 (معادل اتصال دنده‌ای ۱/۲ اینچ تا ۱ اینچ) تولید می‌شود تا نیاز طیف وسیعی از خطوط لوله را برآورده کند.
• حداکثر فشار کاری: تحمل فشار تا ۴۲ بار، این تله بخار را برای استفاده در سیستم‌های پرفشار کاملاً مناسب می‌سازد.
• حداکثر دمای کاری: طراحی مقاوم آن امکان عملکرد پیوسته در دمای حداکثر ۴۰۰ درجه سانتیگراد را فراهم می‌آورد.
• استانداردهای ساخت: مطابق با استانداردهای معتبر بین‌المللی DIN و  ANSI طراحی و ساخته می‌شود که تضمین‌کننده کیفیت، دوام و قابلیت تعویض با برندهای دیگر است.

این تله بخارها به دلیل طراحی ساده، عمر طولانی و نیاز کم به تعمیر و نگهداری، گزینه‌ای مقرون‌به‌صرفه و مطمئن برای صنایعی مانند نفت و گاز، غذایی، داروسازی و نیروگاهی محسوب می‌شوند.

مکانیزم عملکرد تله بخار ترمودینامیکی TDS 30-42

چرا خارج کردن کندانس حیاتی است؟
در هر سیستم بخار صنعتی، بخشی از بخار در اثر تماس با محیط و انتقال حرارت، به کندانس (آب داغ) تبدیل می‌شود. این کندانس نه تنها باعث کاهش دمای خط لوله و افت راندمان انتقال حرارت می‌شود، بلکه با ایجاد پدیده مخرب “ضربه قوچ” (Water Hammer) می‌تواند به تجهیزات آسیب جدی وارد کند. بنابراین، خروج سریع و کارآمد آن یک ضرورت انکارناپذیر است. اینجاست که نقش کلیدی تله بخار ترمودینامیکی TDS 30-42 آشکار می‌شود.

اصل عملکرد: نیروی بخار در خدمت کنترل بخار .
عملکرد این تله بخار، یک اصل ترمودینامیکی هوشمندانه است. عملکرد این دستگاه که به “تله بخار دیسکی” نیز معروف است، حول سه جزء اصلی می‌چرخد: یک دیسک فولادی، یک محفظه (بدنه) و یک نشیمنگاه (Seat) مسطح.

چرخه کاری این تله بخار در چهار مرحله ساده و پیوسته انجام می‌پذیرد:

1. مرحله شروع (Start-up): در حالت اولیه، دیسک توسط نیروی وزن خود بر روی نشیمنگاه قرار دارد. با ورود کندانس به تله بخار، فشار آن دیسک را بلند کرده و کندانس به راحتی از مجرای خروجی عبور می‌کند.
2. ورود بخار (Steam Entry): با نزدیک شدن بخار به دیسک، به دلیل سرعت جریان بالا در زیر دیسک (بر اساس اثر برنولی)، فشار استاتیک در آن ناحیه کاهش یافته و همزمان، بخار در محفظه فوقانی دیسک جمع می‌شود.
3. ایجاد تعادل و بسته شدن (Closing): فشار در محفظه فوقانی دیسک، که اکنون پر از بخار است، به مراتب بیشتر از فشار در ناحیه زیر دیسک می‌شود. این اختلاف فشار، نیروی خالصی به سمت پایین ایجاد کرده و دیسک را محکم بر روی نشیمنگاه می‌فشارد و مسیر را کاملاً می‌بندد.
4. تکرار چرخه (Cycle Repeat): هنگامی که دیسک بسته می‌ماند، بخار محبوس در محفظه فوقانی به تدریج سرد شده و تقطیر می‌شود. این امر باعث کاهش فشار در بالای دیسک شده و مجدداً شرایط برای بلند شدن دیسک توسط کندانس تازه وارد فراهم می‌شود و چرخه تکرار می‌گردد.

مزایای کلیدی تله بخار TDS 30-42

• ساختار ساده و عمر طولانی: داشتن تنها یک قطعه متحرک (دیسک) باعث کاهش استهلاک و نیاز کم به تعمیرات می‌شود.
• مقاومت در برابر یخ‌زدگی: طراحی فشرده و امکان تخلیه کامل کندانس، خطر یخ‌زدگی در محیط‌های سرد را به حداقل می‌رساند.
• تحمل فشار و ضربه: عملکرد robust این تله بخار، آن را در برابر فشارهای بالا (تا ۴۲ بار) و پدیده ضربه قوچ بسیار مقاوم ساخته است.
• قابلیت نصب همه‌جانبه: این دستگاه را می‌توان در تمامی وضعیت‌های افقی، عمودی و مورب نصب نمود که انعطاف‌پذیری بالایی در طراحی خط لوله ایجاد می‌کند.
• مقاومت در برابر خوردگی: پوشش سطح بیرونی با روش ENP (الکترولس نیکل پلating) از جنس کروم، یک لایه سخت و ضد خوردگی ایجاد می‌کند که در برابر سخت‌ترین شرایط محیطی نیز دوام می‌آورد.

کاربردهای گسترده:
این ویژگی‌های منحصربه‌فرد، تله بخار ترمودینامیکی TDS 30-42 را به گزینه‌ای ایده‌آل برای استفاده در خطوط اصلی انتقال بخار، دیگ‌های بخار (بویلر)، ماشین‌های اتوکلاو، دستگاه‌های خشک‌کن صنعتی و بسیاری از تجهیزات دیگر تبدیل کرده است.

راهنمای نصب تله بخار ترمودینامیکی TDS 30-42 | نکات کلیدی و تجهیزات جانبی

اصول اولیه نصب: انعطاف‌پذیری و جهت صحیح جریان
یکی از برجسته‌ترین مزایای تله بخار ترمودینامیکی TDS 30-42، انعطاف‌پذیری فوق‌العاده آن در نصب است. این تجهیز را می‌توان به دو صورت افقی و عمودی در خط لوله نصب نمود، که این امر امکان تطبیق پذیری بالایی با محدودیت‌های فضایی و طراحی‌های مختلف خطوط بخار را فراهم می‌کند. با این حال، برای اطمینان از عملکرد صحیح، رعایت یک نکته حیاتی است: جهت جریان بخار و کندانس باید دقیقاً مطابق با فلش حک شده بر روی بدنه تله بخار باشد. نصب در خلاف جهت، نه تنها عملکرد دستگاه را مختل می‌کند، بلکه می‌تواند منجر به آسیب دیدن آن شود.

درپوش عایق (Insulation Cap): بهینه‌سازی مصرف انرژی و افزایش عمر تجهیز
در محیط‌های باز یا فضاهایی که تغییرات دما و عوامل جوی وجود دارد، اتلاف حرارتی از بدنه تله بخار یک چالش محسوب می‌شود. برای حل این مشکل، یک درپوش از جنس استنلس استیل به عنوان یک آپشن قابل سفارش برای این مدل ارائه می‌شود.

مزایای کلیدی استفاده از درپوش عایق:

• صرفه‌جویی در انرژی: با ایجاد یک لایه عایق هوایی، از هدررفت حرارتی دستگاه جلوگیری کرده و راندمان کلی سیستم را افزایش می‌دهد.
• محافظت در برابر عوامل خارجی: این درپوش، تله بخار را از اثرات مخرب باد، باران، برف و تغییرات ناگهانی دمای محیط مصون می‌دارد.
• افزایش طول عمر: با کاهش تنش‌های حرارتی و جلوگیری از خوردگی ناشی از رطوبت، به طور قابل توجهی عمر مفید تله بخار را افزایش می‌دهد.

شیر تخلیه (Drain Valve): امکان سرویس و تعمیرات آسان
به منظور افزایش قابلیت‌های سرویس و نگهداری، امکان تجهیز تله بخار TDS 30-42 به یک شیر تخلیه (درین ولو) نیز وجود دارد. این ویژگی اختیاری، امکانات ارزشمندی را در اختیار اپراتور قرار می‌دهد.

کاربردهای شیر تخلیه:

• تخلیه دستی کندانس: در مواقع راه‌اندازی اولیه سیستم یا پس از تعمیرات برای خروج سریع حجم زیاد کندانس.
• خروج هوا و گازهای غیرقابل تراکم: جهت هوازدایی (Air Venting) از سیستم در هنگام استارت اولیه، که امری حیاتی برای عملکرد بهینه است.
• عیب‌یابی و تست عملکرد: با استفاده از این شیر می‌توان به راحتی از صحت عملکرد تله بخار اطمینان حاصل کرد.

جمع‌بندی نهایی:
با رعایت جهت جریان و بهره‌گیری از تجهیزات جانبی پیشنهادی شامل درپوش عایق استنلس استیل و شیر تخلیه، می‌توانید نه تنها از عملکرد صحیح تله بخار ترمودینامیکی TDS 30-42 اطمینان حاصل کنید، بلکه بهره‌وری انرژی سیستم را حداکثر کرده و عمر سرویس آن را به طور چشمگیری افزایش دهد.
