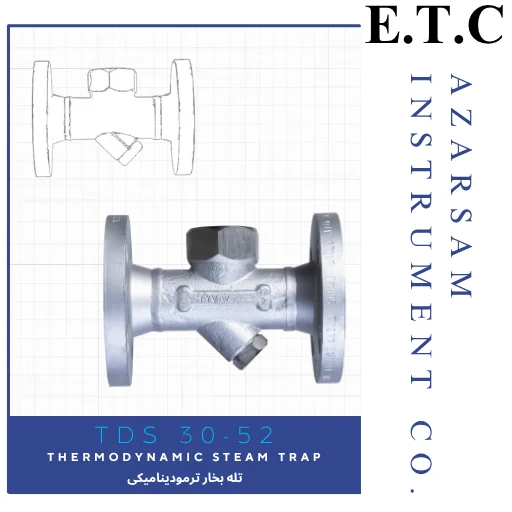

تله بخار ترمودینامیکی TDS 30-52: راهکاری کارآمد برای جداسازی کندانس
وظیفه اصلی تله بخارها (Steam Traps) در سیستم‌های بخار، جداسازی و تخلیه مؤثر کندانس (آب حاصل از تقطیر بخار)، هوا و گازهای غیرمتراکم است. این فرآیند برای حفظ راندمان حرارتی، جلوگیری از ضربه‌های قوچ و محافظت از تجهیزات در برابر خوردگی و استهلاک، امری حیاتی محسوب می‌شود. مدل ترمودینامیکی TDS 30-52 با طراحی بهینه و مقاوم خود، پاسخی مطمئن به این نیاز صنعتی است.

مشخصات فنی و دامنه عملکرد تله بخار TDS 30-52:

• انعطاف در اتصال: این تله بخار در سه نوع مختلف اتصال دنده‌ای (Threaded)، سوکتی (Socket Weld) و فلنجی (Flanged) تولید می‌شود تا امکان نصب در طیف وسیعی از طرح‌های لوله‌کشی فراهم باشد.
• محدوده سایز گسترده: پوشش سایزهای DN15 تا DN25 (معادل ۱/۲ اینچ تا ۱ اینچ)، آن را برای اکثر کاربردهای رایج در خطوط بخار و مبدل‌های حرارتی مناسب ساخته است.
• تحمل فشار و دمای بالا: این مدل قادر به عملکرد پیوسته در حداکثر فشار کاری ۴۲ بار و دمای عملیاتی ۴۰۰ درجه سانتیگراد می‌باشد که آن را برای استفاده در سیستم‌های پرفشار و دما-بالا ایده‌آل می‌کند.
• تطابق با استانداردهای جهانی: فرآیند طراحی و تولید این تله بخارها، منطبق بر چارچوب سخت‌گیرانه استانداردهای بین‌المللی DIN آلمان و ANSI آمریکا انجام می‌پذیرد. این موضوع تضمین‌کننده کیفیت، قابلیت اطمینان و سازگاری با سایر تجهیزات استاندارد در خط لوله است.

کاربردهای اصلی:
از تله بخار ترمودینامیکی TDS 30-52 به‌طور گسترده در صنایعی همچون نفت، گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی و دارویی، و در تجهیزاتی مانند خطوط اصلی بخار، دیگ‌های بخار (بویلرها)، مبدل‌های حرارتی و خشک‌کن‌ها استفاده می‌شود.

مکانیزم عملکرد تله بخار ترمودینامیکی TDS 30-52 | راهکاری برای جداسازی کندانس
در هر سیستم بخار، انتقال حرارت به محیط موجب تقطیر بخشی از بخار و تشکیل کندانس (آب داغ) می‌شود. تجمع این کندانس نه تنها باعث کاهش دمای خط لوله و اختلال در انتقال حرارت می‌گردد، بلکه با ایجاد پدیده مخرب “ضربه قوچ ” (Water Hammer)، صدمات جدی به تجهیزات وارد می‌کند. برای حفظ راندمان و سلامت سیستم، استفاده از تله بخار برای خروج فوری این سیال ضروری است.

مکانیزم : عملکرد تله بخار ترمودینامیکی (دیسکی)
تله بخارهای ترمودینامیکی که با نام “تراپ‌های دیسکی” نیز شناخته می‌شوند، با بهره‌گیری از یک اصل ساده اما کارآمد فیزیک کار می‌کنند. قلب تپنده این سیستم، یک دیسک فولادی و یک نشیمنگاه (Seat) مسطح است که با استفاده از قوانین ترمودینامیکی، بخار و کندانس را به طور خودکار از یکدیگر جدا می‌سازد.

چرخه چهار مرحله‌ای عملکرد:

1. تخلیه کندانس: در شروع کار، کندانس با فشار خود دیسک را بلند کرده و از مجرای خروجی خارج می‌شود.
2. ورود بخار و ایجاد نیروی مکش: با نزدیک شدن بخار به دیسک، سرعت جریان آن افزایش یافته و بر اساس اثر برنولی، فشار در ناحیه زیر دیسک کاهش می‌یابد.
3. ایجاد تعادل و بسته شدن: همزمان، بخار به محفظه فوقانی دیسک نفوذ می‌کند. اختلاف فشار ایجاد شده بین بالا و زیر دیسک، نیروی نزولی قوی ایجاد کرده و دیسک را محکم بر روی نشیمنگاه می‌بندد.
4. تکرار سیکل: با سرد شدن بخار محبوس در بالای دیسک و تقطیر آن، فشار فوقانی کاهش یافته و دیسک مجدداً برای تخلیه کندانس تازه وارد، باز می‌شود.

مزایای کلیدی تله بخار ترمودینامیکی TDS 30-52:

• ساختار ساده و کم‌نیاز به تعمیر: تنها دارای یک قطعه متحرک (دیسک) که باعث قابلیت اطمینان بالا و عمر طولانی می‌شود.
• قابلیت نصب همه‌جانبه : امکان نصب در تمامی جهت‌های افقی، عمودی و مورب را دارد.
• مقاومت در برابر یخ‌زدگی : طراحی فشرده آن، خطر یخ‌زدگی را در محیط‌های سرد به حداقل می‌رساند.
• ظرفیت تخلیه بالا : نسبت به ابعاد فشرده خود، توانایی تخلیه حجم بالایی از کندانس را داراست.
• مقاومت در برابر خوردگی و ضربه : پوشش رنگ مقاوم به حرارت، مطابق با استانداردهای ASTM ، از بدنه در برابر خوردگی محافظت می‌کند و ساختار آن در برابر ضربه قوچ مقاوم است.
• مناسب برای فشارهای متوسط : عملکرد بهینه در محدوده وسیعی از فشارها، به ویژه فشارهای متوسط و پایین‌تر از ۴۲ بار

راهنمای نصب تله بخار ترمودینامیکی TDS 30-52 | نکات فنی و تجهیزات جانبی

اصول اولیه نصب: موقعیت‌گذاری و جهت جریان
تله بخار ترمودینامیکی TDS 30-52 با طراحی منحصر به فرد خود، انعطاف‌پذیری بالایی در نصب ارائه می‌دهد. این دستگاه را می‌توان به دو صورت افقی و عمودی در خط لوله نصب نمود که این ویژگی مزیت قابل توجهی در پروژه‌هایی با محدودیت فضای نصب محسوب می‌شود.

نکته حیاتی : برای تضمین عملکرد بهینه، جهت نصب باید دقیقاً مطابق با علامت فلش حک شده بر روی بدنه تله بخار باشد. نصب در خلاف جهت جریان، می‌تواند موجب اختلال در عملکرد، کاهش راندمان و حتی آسیب به دستگاه شود.

درپوش عایق (Insulation Cap): بهینه‌ساز انرژی و محافظ در برابر عوامل محیطی
به عنوان یک آپشن کاربردی، امکان سفارش درپوش عایق از جنس استنلس استیل برای این مدل وجود دارد. این قطعه علاوه بر افزایش عمر دستگاه، مزایای زیر را به همراه دارد:

• کاهش اتلاف انرژی: با ایجاد یک لایه عایق هوایی، از هدررفت حرارتی جلوگیری کرده و بازدهی سیستم را افزایش می‌دهد.
• محافظت در برابر شرایط جوی: بدنه تله بخار را از اثرات مخرب عوامل محیطی مانند باران، باد، تابش مستقیم آفتاب و نوسانات دمایی محافظت می‌کند.
• افزایش طول عمر: با جلوگیری از خوردگی و کاهش تنش‌های حرارتی، موجب افزایش چشمگیر عمر مفید دستگاه می‌شود.

شیر تخلیه (Drain Valve): قابلیت سرویس و نگهداری آسان
برای مدل‌های دنده‌ای و سوکتی TDS 30-52، امکان تجهیز به شیر تخلیه وجود دارد. این قابلیت ارزشمند، امکانات زیر را فراهم می‌کند:

• تخلیه دستی کندانس: در مواقع راه‌اندازی اولیه یا پس از تعمیرات
• هوازدایی (Air Purging): خروج هوا و گازهای غیرقابل تراکم از سیستم
• تست عملکرد: بررسی صحت عملکرد تله بخار بدون نیاز به دمونتاژ
• شستشوی صافی: امکان تخلیه رسوبات و آلودگی‌های تجمع یافته در صافی

جمع‌بندی نهایی
با رعایت اصول نصب و بهره‌گیری از تجهیزات جانبی پیشنهادی، می‌توانید از حداکثر راندمان و طول عمر تله بخار ترمودینامیکی TDS 30-52 اطمینان حاصل کنید. انتخاب درپوش عایق و شیر تخلیه با توجه به شرایط محیطی و نیازهای عملیاتی سیستم توصیه می‌شود.
