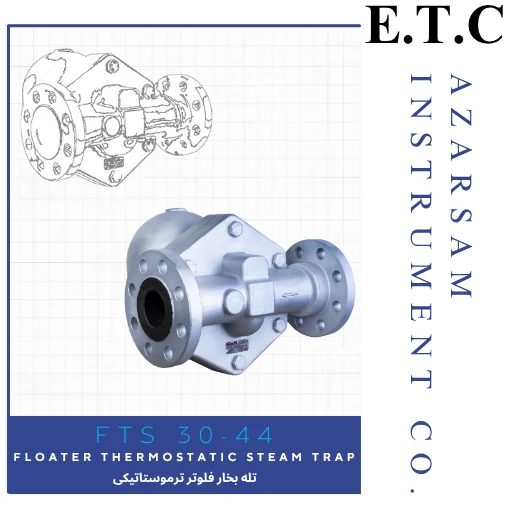

تله بخار فلوتر ترموستاتیکی | Floater Thermostatic Steam Trap FTS 30-44
تله بخار فلوتر ترموستاتیکی با قابلیت تحمل فشار تا PN40 و دمای 545°F، برای خروج کندانس از خطوط بخار طراحی شده است. این محصول در سایزهای ½ تا ۲ اینچ، مطابق با استاندارد ANSI و کلاس کاری 150/300 تولید می‌شود. خرید از تامین‌کننده معتبر.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
11
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
تله بخار فلوتر ترموستاتیکی | مشخصات فنی و دامنه عملکرد | کلاس 300
تله بخار فلوتر ترموستاتیکی (Floater Thermostatic Steam Trap): راهکاری مطمئن برای سیستمهای بخار فشارقوی
تله بخارهای فلوتر ترموستاتیکی با بهره‌گیری از مکانیزمی کاملاً مکانیکی، نقش حیاتی در بهبود راندمان حرارتی و کاهش مصرف انرژی سیستمهای بخار ایفا می‌کنند. این تجهیزات با خارج کردن سریع و کارآمد کندانس، هوا و گازهای غیرقابل تراکم، از بروز پدیده مخرب ضربه قوچ (Water Hammer) جلوگیری کرده و انتقال حرارت را بهینه می‌سازند.
مشخصات فنی و دامنه عملکرد استیم تراپ فلوتری:
- مکانیزم عملکرد: ترکیب هوشمندانه شناور (Floater) برای تخلیه کندانس و ترموستات (Thermostatic Element) برای خروج هوا
- ** محدوده سایزینگ:** از سایز ½ اینچ (DN15) تا ۲ اینچ (DN50) برای پوشش طیف وسیعی از کاربردها
- نوع اتصال: فلنجی مطابق با استانداردهای بین‌المللی برای نصب آسان و اتصال مستحکم
- پارامترهای کاری:
- فشار نامی (PN): تا ۴۰ بار
- کلاس فشار: 150# و 300# برای استفاده در سیستمهای فشارقوی
- حداکثر دمای کاری: ۲۸۵ درجه سانتی‌گراد (545°F)
- استانداردهای ساخت: تولید مطابق با استانداردهای ANSI، که تضمین‌کننده کیفیت، دوام و قابلیت اطمینان در سخت‌ترین شرایط عملیاتی است.
کاربردهای اصلی:
این نوع تله بخار به‌ویژه برای سیستمهای بخار فشار بالا و دما بالا ایده‌آل است و در صنایعی همچون نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستمهای توزیع بخار صنعتی به طور گسترده مورد استفاده قرار می‌گیرد.
مکانیسم هوشمند تله بخار فلوتر ترموستاتیکی چگونه کار میکند؟
در سیستمهای بخار، تبادل حرارتی موجب می‌شود بخشی از بخار به کندانس تبدیل شود. تجمع این کندانس نه تنها موجب کاهش دمای سیستم و اختلال در انتقال بخار می‌گردد، بلکه میتواند منجر به ضربه قوچ (Water Hammer) شده و به تجهیزات آسیب جدی وارد کند. تله بخار فلوتر ترموستاتیکی با طراحی مکانیکی هوشمند خود، راهکاری ایده‌آل برای این چالش ارائه میدهد.
مکانیزم دو مرحله‌ای عملکرد:
۱. عملکرد اصلی توسط شناور کروی:
- با ورود کندانس به محفظه تله بخار، یک شناور کروی شکل شروع به شناور شدن میکند
- حرکت این شناور از طریق یک سیستم اهرم مکانیکی به ساچمه یا دیسک دریچه انتقال می یابد
- باز شدن دریچه به صورت تدریجی و متناسب با میزان کندانس موجود انجام می‌شود
- طراحی دابل پلاگ ولو موجب می‌شود تغییرات ناگهانی فشار خط تأثیری بر عملکرد آن نداشته باشد
۲. عملکرد کمکی توسط ترموستات:
- یک ترموستات حساس به دما در طراحی این تله بخار تعبیه شده است
- این مکانیزم هوای محبوس و گازهای غیرقابل تراکم را به طور موثر از سیستم خارج میکند
- به عنوان سیستم پشتیبان عمل کرده و در صورت ایجاد مشکل برای شناور، عملیات تخلیه کندانس را ادامه میدهد
کاربردهای ایده‌آل:
این نوع تله بخار به‌ویژه برای مواردی که حجم کندانس متغیر و متناوب است، بهترین عملکرد را دارد. از جمله کاربردهای کلیدی آن میتوان به مبدل‌های حرارتی، منابع کوئلی، سیستمهای گرمایشی و دیگر تجهیزات انتقال انرژی حرارتی اشاره کرد.
مزایای کلیدی:
- جلوگیری از پدیده مخرب ضربه قوچ
- افزایش راندمان انتقال حرارت سیستم
- عملکرد پایدار تحت تغییرات فشار
- قابلیت تخلیه همزمان کندانس و گازهای زائد
- طراحی fail-safe برای عملکرد مطمئن
راهنمای نصب تله بخار فلوتر ترموستاتیکی | نکات کلیدی و الزامات فنی
نصب صحیح تله بخار فلوتر ترموستاتیکی نقش تعیین‌کننده‌ای در کارایی و طول عمر آن دارد. مدل FTS 30-44 با طراحی ویژه، تنها قابلیت نصب به صورت افقی را دارا می‌باشد. رعایت دقیق دستورالعمل‌های زیر ضروری است.
الزامات و مراحل نصب
۱. جهت نصب: فقط افقی
- این مدل از تله بخار به صورت انحصاری برای نصب افقی طراحی شده است.
- از نصب عمودی یا زاویه‌دار این مدل به شدت خودداری شود زیرا باعث عملکرد نادرست و آسیب به مکانیزم داخلی می‌گردد.
۲. رعایت جهت جریان سیال
- بر روی بدنه تله بخار یک پیکان (فلش) جهت جریان صحیح سیال حک شده است.
- هنگام نصب، این پیکان حتماً باید هم‌جهت با مسیر جریان کندانس در خط لوله باشد.
- نصب معکوس یا عدم توجه به جهت فلش، موجب اختلال در عملکرد و کاهش راندمان سیستم می‌شود.
۳. وضعیت صحیح فلوتر و اهرم‌ها
- پس از نصب، مکانیزم شناور (فلوتر) و اهرم‌های متصل به آن باید کاملاً در وضعیت افقی قرار گیرند.
- این امر امکان حرکت آزادانه و صحیح فلوتر را برای باز و بسته کردن شیر اصلی فراهم میکند.
- هنگامی که فلوتر در حالت افقی قرار گرفت، پیکان روی نیم پلیت (Nameplate) به طور خودکار به سمت پایین نشانه خواهد رفت. این نشانه صحیح بودن نصب است
هشدارها و نکات مهم
- فضای کافی برای تعمیر و نگهداری: با توجه به ابعاد و شکل قسمت کوزه‌ای (Bulb) این تله بخار، قبل از نصب از وجود فضای کافی برای سرویس و بازرسی دوره‌ی آن اطمینان حاصل کنید.
- پشتیبانی از وزن: از پایه‌ها و تکیه‌گاه‌های مناسب برای تحمل وزن تله بخار و جلوگیری از اعمال فشار اضافی به اتصالات خط لوله استفاده نمایید.
- سرویس دوره‌ای: حتی با نصب صحیح، عملکرد تله بخار باید به صورت دوره‌ای بازرسی شود تا از کارایی بهینه آن اطمینان حاصل گردد.
جمع‌بندی:
رعایت سه اصل نصب افقی، تطابق جهت فلش با جریان سیال و قرارگیری افقی فلوتر، کلید موفقیت در نصب مدل FTS 30-44 است.
| سایز | Size | DN | 32 | 40 | 50 | |
| IN | 1 1/4″ | 1 1/2″ | 2″ | |||
| نحوه اتصال | Connection Type | DIN | فلنجی | Flanged | ||
| دنده ای | Screwed (NPT) | |||||
| اختلاف فشار کاری | Working Press. Difference | Δp bar | 4.5, 10, 14 | |||
| ماکزیمم فشارنامی | Max. Nominal Press. | PN16 | ||||
| دمای کاری | Max. Working Temp. | 220˚C | ||||
