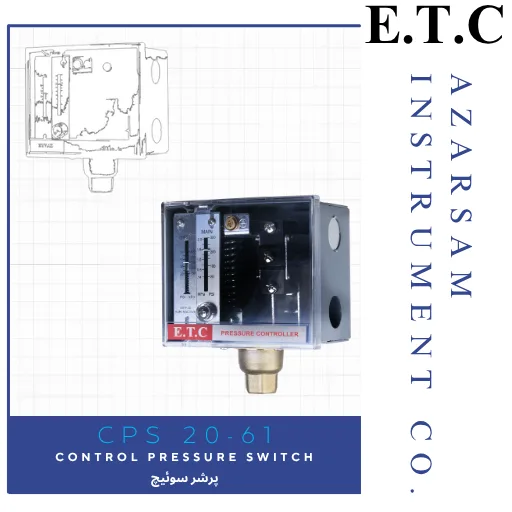

سوئیچ کنترل فشار | Control Pressure Switch CPS 20-61

سوئیچ کنترل فشار CPS 20-61: تنظیم دقیق فشار در سیستم‌های صنعتی

سوئیچ فشار مدل CPS 20-61 یک کنترلر حرفه‌ای برای مدیریت و تنظیم فشار در طیف گسترده‌ای از سیستم‌های صنعتی طراحی شده است. این دستگاه با بازه عملکرد 5 تا 300 psi، انعطاف‌پذیری بالایی برای کاربردهای متنوع ارائه می‌دهد.

ویژگی‌های کلیدی:

• محدوده سوئیچینگ قابل تنظیم: تفاضل فشار (Differential Pressure) از 6 تا 50 psi در سه رنج مجزا.
• مقاومت در شرایط سخت: عملکرد پایدار در دمای محیط 37- تا 66+ درجه سلسیوس.
• نصب سریع و استاندارد: مجهز به اتصال رزوه‌ای ¼ اینچ (¼” NPT) برای اتصال آسان.

کاربردهای اصلی:

• کنترل فشار در دیگ‌های بخار (بویلرها)
• مانیتورینگ خطوط لوله تحت فشار
• سیستم‌های هیدرولیک، پنوماتیک و کمپرسورها

مزایای منحصربه‌فرد CPS 20-61:

• پایداری بالا در نوسانات دما و فشار
• طول عمر عملیاتی به‌دلیل طراحی مقاوم
• کالیبراسیون دقیق برای پاسخگویی به استانداردهای صنعتی

این تجهیز برای صنایعی که نیازمند کنترل اتوماتیک فشار با قابلیت اطمینان بالا هستند، گزینه‌ای ایده‌آل محسوب می‌شود.

مکانیزم عملکرد سوئیچ فشار (Control Pressure Switch): سیستم‌های الکترومکانیکی با دقت بالا

سوئیچ‌های فشار با تبدیل تغییرات فشار به سیگنال الکتریکی، کنترل هوشمند سیستم‌های صنعتی را ممکن می‌سازند. در اینجا مراحل کار به‌زبان ساده شرح داده می‌شود:

چرخه عملکرد گام‌به‌گام:

1. تحریک دیافراگم: افزایش فشار در سیستم، نیرویی مستقیم به دیافراگم حساس دستگاه وارد می‌کند.
2. انتقال نیرو: این نیرو از طریق مکانیزم اهرمی به هسته مرکزی (میکروسوئیچ) منتقل می‌شود.
3. تغییر وضعیت کنتاکت‌ها: حرکت اهرم موجب فعال‌سازی میکروسوئیچ و تغییر حالت از OFF به ON می‌گردد.

سیستم تنظیم دوگانه: قلب هوشمند سوئیچ

• فنر ست‌پوینت (Set Point):
  نیروی مخالف فنر اصلی (قابل تنظیم با پیچ) تعیین‌کننده نقطه فعال‌سازی (Cut-in) است.
• فنر دیفرانسیل (P∆):
  فنر دوم به‌طور مستقل اختلاف فشار مجاز بین روشن/خاموش‌شدن (6-50 psi) را کنترل می‌کند.
• تعادل پویا:
  عملکرد دستگاه مبتنی بر مقابله نیروی فنرها با فشار دیافراگم است:

فشار سیستم > (نیروی فنر ست‌پوینت + نیروی فنر P∆) = فعال‌سازی (ON)

فشار سیستم < نیروی فنر ست‌پوینت = بازگشت به حالت اولیه (OFF)

مزایای کلیدی این مکانیزم:

✅ پایداری تحت نوسانات فشار
✅ کالیبراسیون دقیق با تنظیم مستقل دو فنر
✅ طول عمر بالا به‌دلیل عدم نیاز به قطعات الکترونیکی حساس
✅ سازگاری با محیط‌های خشن (دمایی/فشاری)

راهنمای نصب سوئیچ فشار: سازگاری با دماهای عملیاتی

نصب صحیح پرشر سوئیچ با توجه به دمای سیال عامل کلیدی در افزایش عمر مفید دستگاه و جلوگیری از آسیب‌های مکانیکی است. روش‌های نصب به شرح زیر می‌باشد:

الف) نصب استاندارد (دمای زیر ۱۱۰°C):

✅ شرایط:

• دمای سیال ≤ ۱۱۰°C
• محیط بدون لرزش شدید

✅ روش اجرا:

1. اتصال مستقیم و عمودی به خط لوله/مخزن
2. استفاده از کانکشن ¼” NPT رزوه‌ای
3. آب‌بندی کامل با نوار تفلن یا واشر مناسب

ب) نصب ویژه دمای بالا (بالای ۱۱۰°C):

⚠️ الزامات حیاتی:

• استفاده اجباری از سیفون خنک‌کننده (Cooling Loop/Syphon)
• نصب عمودی حتی در حالت استفاده از سیفون

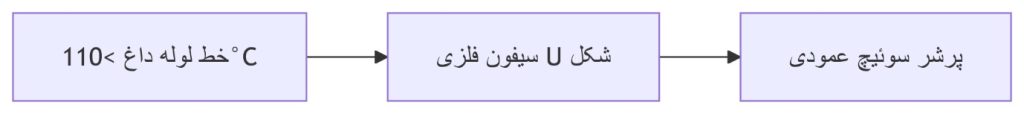

🔧 مراحل نصب:

مراحل نصب CPS 20-61

مکانیزم حفاظتی سیفون:

1. ایجاد حائل حرارتی با محبوس کردن بخارات
2. جلوگیری از انتقال مستقیم حرارت به دیافراگم
3. کاهش تنش‌های حرارتی-مکانیکی

۴ نکته برای نصب:

1. جهت‌دهی صحیح:
   • فلش روی بدنه همجهت با جریان سیال باشد
2. محافظت ارتعاشی:
   • نصب صفحات ضدلرزش در محیط‌های صنعتی
3. دسترسی به پیچ تنظیم:
   • فضای کافی برای کالیبراسیون میدانی در نظر بگیرید.

مشخصات فنی و متریال قطعات :
