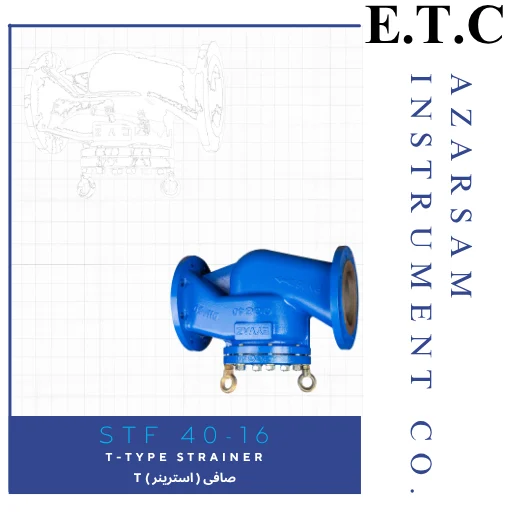

صافی ( استرینر) T-Type Strainer STF 40-16

صافی تیپ T (T-Type Strainer): راهکار ایده‌آل فیلتراسیون برای خطوط لوله با سایز بزرگ

در صنایع مختلف، حفظ سلامت تجهیزات در برابر آلاینده‌های موجود در سیالات یک ضرورت انکارناپذیر است. صافی تیپ T که با نام استرینر T شکل نیز شناخته می‌شود، به عنوان یک غربالگر قوی و مطمئن در مسیر سیال‌هایی مانند آب، بخار، روغن داغ و سایر سیالات صنعتی عمل می‌کند. وظیفه اصلی این دستگاه، جدا سازی و به دام انداختن ذرات جامد معلق مانند رسوبات، زنگ‌زدگی، پوسته‌های جدا شده و سایر ناخالصی‌ها قبل از رسیدن به تجهیزات حساس پایین‌دست است.

مشخصات فنی و ویژگی‌های متمایز صافی تیپ T:

• پوشش سایزهای بزرگ: این مدل از صافی‌ها به طور خاص برای خطوط لوله با قطر بالا طراحی شده‌اند و در سایزهای DN200 و DN250 عرضه می‌شوند تا نیاز پروژه‌های صنعتی سنگین را مرتفع سازند.
• مقاومت در برابر فشار و حرارت: این تجهیزات با فشار نامی PN16 و قابلیت تحمل حداکثر دمای کاری 300 درجه سانتیگراد، حتی در سخت‌ترین شرایط عملیاتی نیز عملکردی پایدار و قابل اطمینان ارائه می‌دهند.
• تطابق با استانداردهای بین‌المللی: تولید این صافی‌ها مطابق با استاندارد DIN آلمان صورت می‌پذیرد که ضامن کیفیت ساخت، دقت ابعادی و سازگاری با سایر اتصالات استاندارد در خط لوله است.
• کاربرد در صنایع گسترده: از نیروگاه‌های بخار و پالایشگاه‌ها گرفته تا سیستم‌های آب رسانی شهری و صنایع پتروشیمی، از این صافی برای محافظت از شیرآلات، پمپ‌های بزرگ، مبدل‌های حرارتی و دیگر تجهیزات گران‌قیمت استفاده می‌شود.

مزایای کلیدی به کارگیری استرینر T-Type:

• حفاظت از سرمایه‌گذاری: با جلوگیری از ساییدگی و آسیب ناشی از ذرات سخت، به طور چشمگیری عمر مفید تجهیزات را افزایش داده و از هزینه‌های تعمیرات اساسی جلوگیری می‌کند.
• کاهش توقفات برنامه‌ریزی نشده: با فیلتر کردن مؤثر ناخالصی‌ها، احتمال خرابی ناگهانی و اختلال در فرآیند تولید را به حداقل می‌رساند.
• نگهداری و سرویس آسان: طراحی T شکل این صافی‌ها معمولاً امکان دسترسی آسان به شبکه فیلتر را برای تمیزکاری یا تعویض بدون نیاز به قطع جریان سیال برای مدت طولانی فراهم می‌کند.

صافی تیپ T انتخابی استراتژیک برای خطوط لوله با قطر بزرگ است که نیاز به یک سیستم فیلتراسیون مقاوم، استاندارد و کم‌نیاز به نگهداری دارند. این محصول یک مانع فیزیکی بسیار مؤثر ایجاد کرده و امنیت و کارایی دائمی کلیه تجهیزات موجود در سیستم شما را تضمین می‌نماید. برای انتخاب سایز و جنس مناسب (چدن، فولاد، استنلس استیل) با کارشناسان فنی مشورت کنید.

صافی تیپ T (T-Type Strainer): نحوه عملکرد و نقش کلیدی در محافظت از سیستم‌های صنعتی

صافی تیپ T یا استرینر T شکل یک تجهیز ضروری در سیستم‌های لوله‌کشی صنعتی است که وظیفه حفاظت از تجهیزات حساس در برابر آلاینده‌های موجود در سیالات را بر عهده دارد. درک صحیح از مکانیسم عملکرد این دستگاه، اهمیت استفاده از آن را آشکار می‌سازد.

عملکرد صافی تیپ T بر پایه جداسازی فیزیکی (Physical Separation) استوار است. این فرآیند در سه مرحله اصلی انجام می‌پذیرد:

1. ورود سیال آلوده: سیال حامل ذرات معلق (اعم از آب، بخار، روغن و…) وارد محفظه اصلی صافی می‌شود.
2. عبور از صافی و به دام افتادن ذرات: سیال از یک توری یا صفحه مشبک فولادی (Stainless Steel Mesh) عبور داده می‌شود. اندازه منافذ این توری به گونه‌ای طراحی شده که تنها به سیال اجازه عبور داده و ذرات جامد مزاحم مانند:
   • رسوبات و پوسته‌های فلزی (Mill Scale)
   • ذرات زنگ‌زدگی (Rust)
   • شن و ماسه
   • و سایر آلاینده‌های جامد
     را به طور کامل به دام می‌اندازد.
3. خروج سیال تصفیه شده: پس از فیلتر شدن، سیال پاک و عاری از هرگونه ناخالصی مضر، به مسیر خود در خط لوله ادامه داده و به سمت تجهیزات پایین‌دست جریان می‌یابد.

چرا نصب صافی تیپ T یک ضرورت است؟

نصب این صافی در بالادست (Upstream) تجهیزات حیاتی، یک سرمایه‌گذاری هوشمندانه محسوب می‌شود. این دستگاه از آسیب‌های زیر جلوگیری می‌کند:

• محافظت از پمپ‌ها: جلوگیری از ساییدگی پروانه و یاتاقان‌های پمپ.
• حفاظت از شیرهای کنترلی و ابزار دقیق: مانع از مسدود شدن orificeها و صفحات شیر شده و از عملکرد دقیق آنها اطمینان حاصل می‌کند.
• محافظت از تله‌های بخار (Steam Traps) و مبدل‌های حرارتی: از گرفتگی و کاهش راندمان انتقال حرارت جلوگیری می‌کند.
• حفاظت از فلومترها (Flowmeters): مانع از آسیب دیدن پروانه یا سنسورهای اندازه‌گیری می‌شود.

جمع‌بندی:

صافی تیپ T را می‌توان اولین خط دفاعی یک سیستم در برابر آلودگی‌ها دانست. این وسیله نه تنها با کاهش زمان توقف سیستم (Downtime) و کاهش هزینه‌های نگهداری و تعمیرات، صرفه‌جویی اقتصادی قابل توجهی به ارمغان می‌آورد، بلکه با تضمین سلامت تجهیزات، افزایش بازدهی و طول عمر کلیه اجزای سیستم را نیز garanty می‌کند. انتخاب سایز و مشخصات فنی مناسب این صافی مطابق با استانداردهای معتبر، کلید دستیابی به حداکثر کارایی است

راهنمای نصب صافی ( استرینر) تیپ  T (T-Type Strainer)

نصب صحیح صافی تیپ T اولین گام برای اطمینان از عملکرد بهینه و عمر طولانی این تجهیز حیاتی در خط لوله شماست. این صافی‌ها به صورت فلنجی تولید شده و طراحی آن‌ها امکان نصب در موقعیت‌های افقی و عمودی را فراهم می‌کند.

اصول کلیدی و ضروری برای نصب بی‌نقص:

• توجه به جهت استقرار محفظه رسوب‌گیر (درپوش):
  مهم‌ترین اصل در نصب این استرینر، اطمینان از قرارگیری درپوش (کاپ) آن به سمت پایین (جهت) است. این کار دو هدف عمده دارد:
  • امکان تخلیه آسان و کامل ذرات و رسوبات جمع‌آوری شده.
  • جلوگیری از اختلال در جریان سیال و ایجاد تلاطم غیرضروری.
• رعایت دقیق جهت جریان سیال:
  بر روی بدنه صافی، پیکان یا فلش جهت جریان (Flow Direction) حک شده است. نصب دستگاه حتماً می‌بایست مطابق با این جهت‌نمایی انجام شود. نصب معکوس نه تنها راندمان فیلتراسیون را به شدت کاهش می‌دهد، بلکه می‌تواند باعث ایجاد افت فشار غیرعادی شود.
• تأمین فضای کافی برای دسترسی و نگهداری:
  همواره فضای کافی در اطراف درپوش تخلیه در نظر بگیرید. این فضا باید امکان باز کردن درپوش، خارج کردن شبکه فیلتر، تمیز کردن و انجام سرویس دوره‌ای را بدون نیاز به جابجایی یا برش خط لوله فراهم کند.
• پشتیبانی و مهار مناسب خط لوله:
  با توجه به اندازه و وزن این صافی‌ها (به ویژه در سایزهای بزرگ مانند DN200 و DN250)، از پایه و مهارکننده (Support) مناسب در نزدیکی اتصالات فلنجی استفاده کنید تا از وارد آمدن فشار اضافی به اتصالات و نشتی جلوگیری شود.
