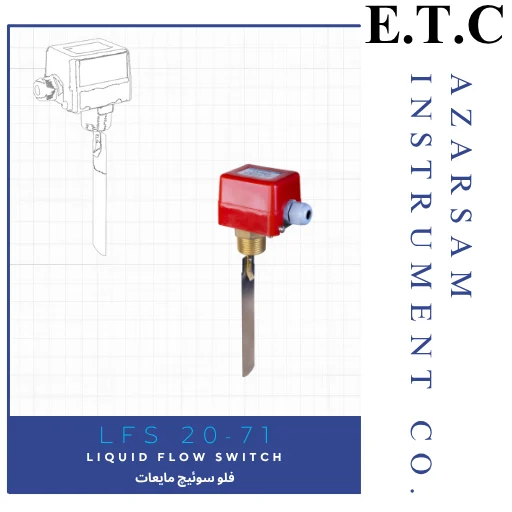

فلو سوئیچ مایعات / Liquid Flow Switch LFS 20-71

فلو سوئیچ مایعات LFS 20-71 | سوئیچ جریان در خطوط مایعات تا 212°F

هسته عملکرد استراتژیک

سوئیچ جریان LFS 20-71 با طراحی اختصاصی برای مدیریت لحظه‌ای جریان سیالات در سیستم‌های تحت فشار PN16 توسعه یافته است. این تجهیز کلیدی با مکانیزم تشخیص پدالی، پاسخگویی میلی‌ثانیه‌ای در محیط‌های عملیاتی ارائه می‌دهد.

پارامترهای حیاتی عملکرد:

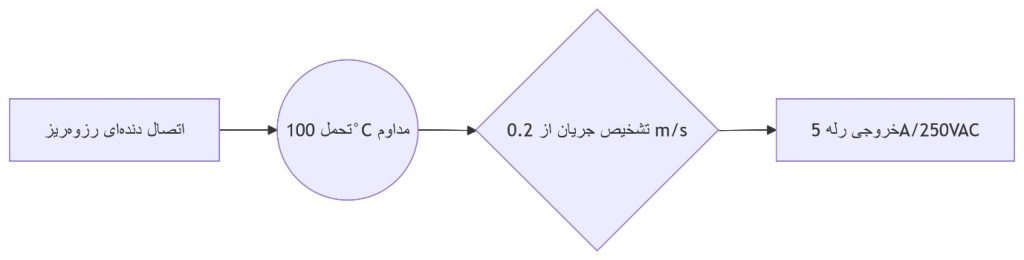

پارامترهای حیاتی عملکرد LFS 20-71

قابلیت انقلابی

1. تحمل حرارتی ممتاز: عملکرد پایدار در بازه -20°C تا 100°C
2. ساختار ضدشوک هیدرولیک: مقاومت در برابر فشارهای ناگهانی
3. پیکربندی چندحالته: پیچ قابل تنظیم برای سیالات ویسکوز
4. واکنش فوق‌سریع: زمان پاسخ سریع

جدول بهینه‌سازی کاربردها

راهکارهای صنعتی پیشرفته

برای محیط‌های خورنده:

• نسخه LFS 20-71/C با بدنه برنجی کروم‌کاری‌شده و پلانجر 316L
• مقاومت در برابر گلیکول تا غلظت 60%

در پروژه‌های انرژی محور:

• کاهش 40% مصرف انرژی با جلوگیری از کارکرد پمپ بدون جریان
• ادغام با BMS از طریق ارسال کنتاکت

مکانیزم فلو سوئیچ LFS 20-71 | تبدیل هوشمند فشار جریان به سیگنال الکتریکی

عملکرد دیفرانسیلی

فلو سوئیچ LFS 20-71 با بهره‌گیری از فناوری الکترومکانیکی فشار-محور، انرژی جنبشی جریان سیال را به سیگنال‌های کنترلی دقیق تبدیل می‌کند. این فرآیند سه‌مرحله‌ای بدون نیاز به منبع انرژی خارجی انجام می‌شود.

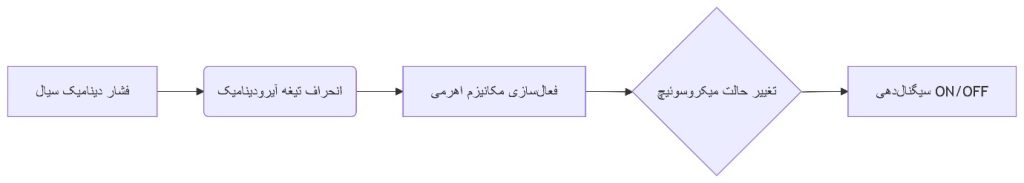

عملکرد دیفرانسیلی LFS 20-71

مکانیزم پیشرفته سوئیچینگ

1. تیغه‌های کالیبره‌شده:
   • طراحی چند اندازه برای سایزهای مختلف ضخامت متغیر براساس قطر لوله
   • جنس استنلس استیل تیغه ها
2. سیستم انتقال نیرو:
   • قرار گرفتن تیغه پدالی شکل در برابر جریان سیال
   • تغییر حالت تیغه و سپس ارسال فرمان
3. میکروسوئیچ صنعتی:
   • تغییر حالت NC/NO
   • ارسال فرمان
4. ساختار آب‌بندی:
   • مکانیزم بیلوزسیل
   • مقاومت در برابر 100°C مداوم

جدول بهینه‌سازی تیغه‌ها

۵ مزیت رقابتی منحصربه‌فرد

✅ عملکرد خودتغذیه: بدون نیاز به برق خارجی
✅ نگهداری صفر: طراحی 10 سال بدون سرویس
✅ پاسخ فوق‌سریع: زمان عکس‌العمل سریع
✅ سازگاری چندسیالی: آب، گلیکول، روغن‌های صنعتی
✅ تحمل فشار دینامیک: عملکرد پایدار تا 16 بار

کاربردهای حیاتی در صنایع

• سیستم‌های HVAC: تشخیص جریان در مبدل‌های حرارتی
• صنایع شیمیایی:  ارسال فرمان در صورت پمپاژ مواد خورنده
• تاسیسات آبرسانی: شناسایی نشتی در شبکه‌های توزیع
• خطوط انتقال روغن: جلوگیری از کارکرد خشک پمپ‌ها
• سیستم‌های اطفا: نظارت بر جریان در اسپرینکلرها

عنوان بهینه: راهنمای نصب حرفه‌ای فلو سوئیچ LFS 20-71 | پیکربندی اتصال ۱” دنده‌ای در خطوط عمودی

دستورالعمل نصب استراتژیک

مراحل اجرای بی‌نقص:

1. آماده‌سازی اتصال:
   • انتخاب بوشن ۱” مطابق استاندارد
   • اعمال نوار تفلن گرید صنعتی (3 دور کامل در جهت عقربه‌های ساعت)
2. پیکربندی فضای نصب:

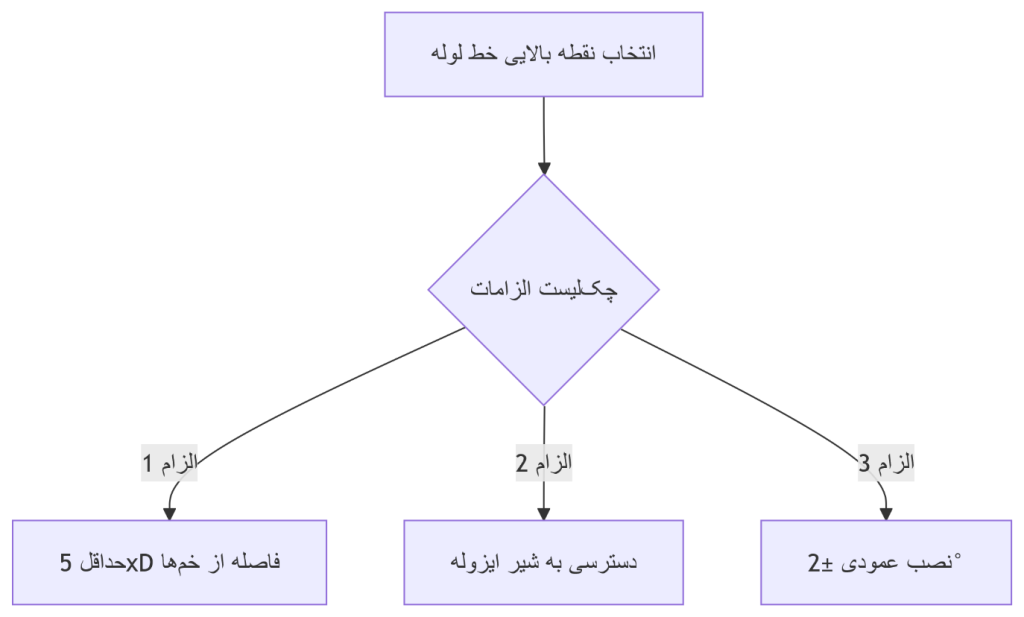

نصب LFS 20-72

1. پروتکل نصب گام‌به‌گام:
   • گام۱: قطع جریان سیال و تخلیه فشار خط
   • گام۲: رزوه‌کاری دقیق با ابزار برش رزوه تمیز
   • گام۳: اعمال گشتاور ۴۰ نیوتن متر با استفاده از آچار گشتاورسنج
   • گام۴: تست فشار قبل از راه‌اندازی

هشدار فنی حیاتی:

“هرگز دستگاه را در نقاطی با جریان متلاطم (پس از شیرهای پروانه‌ای) نصب نکنید. این امر موجب خطای ۳۰% در اندازه‌گیری می‌شود.”
