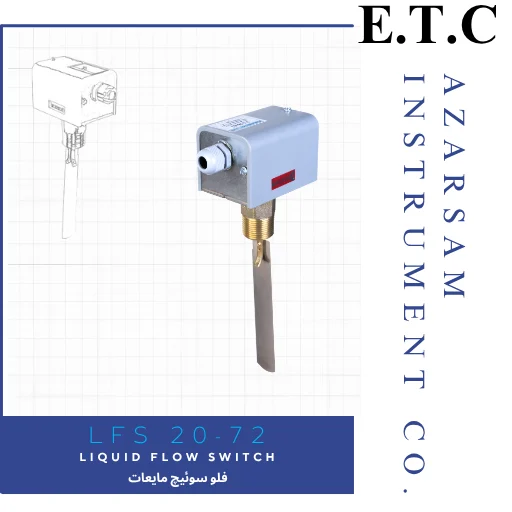

فلو سوئیچ مایعات | Liquid Flow Switch LFS 20-72
فلو سوئیچ مایعات (Liquid Flow Switch) مدل LFS 20-72 یک تجهیز کنترلی پیشرفته برای نظارت بر جریان مایعات در خطوط لوله است. این دستگاه با عملکردی مطمئن و طراحی مقاوم، راهکاری ایده‌آل برای صنایعی است که نیاز به چک کردن دائمی جریان سیالات دارند.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
19
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
فلوسوئیچ مایعات LFS 20-72 | کنترلر جریان سیالات
فلو سوئیچ مایعات (Liquid Flow Switch) مدل LFS 20-72 یک تجهیز کنترلی پیشرفته برای نظارت بر جریان مایعات در خطوط لوله است. این دستگاه با عملکردی مطمئن و طراحی مقاوم، راهکاری ایده‌آل برای صنایعی است که نیاز به چک کردن دائمی جریان سیالات دارند.
مشخصات فنی:
- فشار کاری:
قابلیت عملکرد در فشار نامی PN16 - دمای عملیاتی:
مقاوم در برابر دمای تا ۱۵۰ درجه سانتیگراد - انواع اتصال:
طراحی شده با اتصال دنده‌ای برای نصب آسان و سریع - حساسیت بالا:
قابلیت تشخیص کوچکترین تغییرات در جریان سیال
کاربردهای صنعتی:
- سیستم‌های حرارتی و برودتی
- خطوط انتقال آب و سیالات صنعتی
- مولدهای برودتی و چیلرها
- سیستم‌های اطفاء حریق
- صنایع غذایی و دارویی
- سیستم‌های آبیاری تحت فشار
ویژگی‌های منحصر به فرد:
- طراحی فشرده و مقاوم در برابر خوردگی
- پاسخ سریع به تغییرات جریان
- قابلیت اطمینان بالا در عملکرد مداوم
- نصب و راه‌اندازی آسان
- نیاز به نگهداری حداقلی
مکانیسم عملکرد فلوسوئیچ مایعات | کنترل جریان سیالات
فلوسوئیچ مایعات با بهره‌گیری از یک سیستم الکترومکانیکی ، امکان نظارت و کنترل دقیق جریان سیالات در خطوط لوله را فراهم می‌آورد. این دستگاه با مکانیزمی ساده اما کارآمد، تبدیل به چشم‌بند سیستم‌های صنعتی شده است.
مکانیزم عملکرد گام به گام:
۱. تشخیص جریان:
- تیغه‌های حساس در مسیر جریان سیال قرار می‌گیرند
- فشار دینامیکی سیال بر روی تیغه‌ها اعمال می‌شود
- حرکت تیغه‌ها متناسب با سرعت و دبی جریان است
۲. انتقال نیرو:
- حرکت تیغه‌ها به سیستم اهرم‌بندی منتقل می‌شود
- طراحی دقیق اهرم‌ها باعث تقویت نیرو می‌شود
- انتقال بدون اتلاف نیرو به مکانیزم سوئیچ
۳. فرمان‌دهی الکتریکی:
- عملکرد میکروسوئیچ دقیق در قلب دستگاه
- تغییر حالت از NO (Normally Open) به NC (Normally Closed)
- ارسال سیگنال‌های ON/OFF به سیستم کنترل
مزایای کلیدی فلوسوئیچ مایعات:
طراحی مهندسی‌شده:
- سیستم آب‌بندی بیلوز برای عملکرد مطمئن در فشارهای مختلف
- تیغه‌های قابل تنظیم برای خطوط لوله با قطرهای متفاوت
- ساختار مقاوم در برابر خوردگی و سایش
قابلیت‌های عملیاتی:
- عدم نیاز به سرویس‌های مکرر
- پاسخگویی سریع به تغییرات جریان
- قابلیت اطمینان بالا در کاربردهای مداوم
کاربردهای صنعتی:
- کنترل پمپ‌ها و الکتروموتورها
- حفاظت از سیستم‌های حرارتی و برودتی
- مانیتورینگ خطوط انتقال سیالات
- سیستم‌های هشدار و اعلام خطر
فلوسوئیچ مایعات با ترکیب مکانیک دقیق و الکترونیک ، راهکاری مطمئن برای کنترل و نظارت بر جریان سیالات ارائه می‌دهد. این تجهیز با قابلیت‌های منحصر به فرد خود، گزینه‌ای ایده‌آل برای صنایع مختلف محسوب می‌شود
دستورالعمل نصب فلوسوئیچ مایعات LFS 20-72
✅ الزامات نصب:
- نحوه اتصال: از طریق بوشن سایز ۱ اینچی
- محل نصب: قسمت بالای خط لوله
- وضعیت ترجیحی: عمودی (Vertical)
- نوع اتصال: رزوه‌ای (Threaded)
🔧 مراحل نصب:
- انتخاب محل نصب:
- روی قسمت مستقیم و بدون تلاطم خط لوله
- دور از fittings, شیرها و خم‌ها (حداقل 10 برابر قطر لوله فاصله)
- آماده‌سازی خط لوله:
- ایجاد سوراخ با سایز مناسب در بالای لوله
- نصب بوشن ۱ اینچی
- نصب فلوسوئیچ:
- پیچیدن فلوسوئیچ در بوشن
- استفاده از نوار تفلن یا sealant مناسب برای آب‌بندی
- اتصال الکتریکی:
- وصل کردن سیم‌ها طبق نقشه سیم‌کشی.
- رعایت استانداردهای برق صنعتی.
📝 نکات مهم:
- نصب عمودی باعث عملکرد صحیح پدل/توربین داخلی می‌شود.
- از نصب در جهت افقی خودداری کنید.
- قبل از نصب، خط لوله را از سیال خالی کنید.
- پس از نصب، از عدم نشتی اطمینان حاصل کنید.
| فشار نامی | Nominal pressure | PN16 |
| دمای کاری | Working Temperature | 150 ˚C |
| جریان و ولتاژ | Current & Voltage | 10A 220V AC |
| نوع و سایز اتصال | Size & Connection type | Screwed 1″ (BSP) |
| متریال اتصال | Connection Material | MS56 |
| متریال بدنه | Body Material | ST37 |
| متریال درپوش | Cap Material | ST37 |
| متریال بیلوز | Bellows Material | Cu Su 8 |
| متریال تیغه | Blade Material | AISI 304 |
| متریال اهرم تیغه | Blade lever Material | MS56 |
| وزن | Weight | 0.7 Kg |
