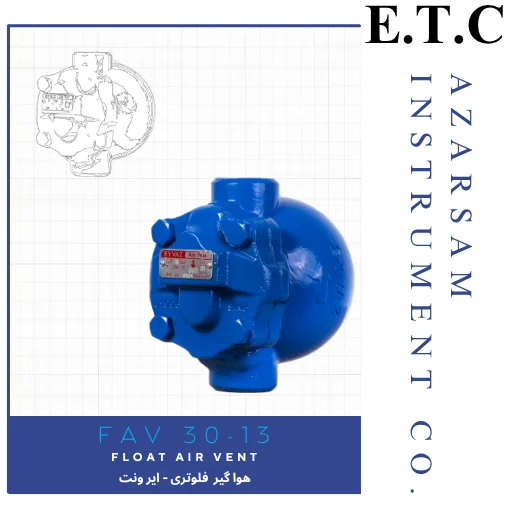

هواگیر فلوتری ( ایر ونت ) | Floater Air Vent FAV 30-13

هواگیر فلوتری (فلوتر ایر ونت) | راهکار بهینه جداسازی هوا از خطوط انتقال مایعات
هواگیر فلوتری (Floater Air Vent) یکی از تجهیزات ضروری در سیستم‌های انتقال مایعات است که به طور هوشمندانه هوا و گازهای انباشته شده در خطوط لوله را شناسایی و تخلیه می‌کند. این دستگاه با جلوگیری از تشکیل حباب‌های هوا، عملکرد سیستم را بهینه کرده و از آسیب‌های ناشی از هوازدگی در تجهیزات جلوگیری می‌نماید.

مشخصات فنی و محدوده عملکرد:

ویژگی‌های اصلی:

• محدوده سایز:
  این دستگاه در سایزهای DN15  تا DN25 برای پوشش دادن نیازهای متنوع خطوط لوله طراحی شده است.
• انواع اتصالات:
  تولید در دو نوع اتصال فلنجی و اتصال دنده‌ای برای انعطاف‌پذیری در نصب و راه‌اندازی.
• پارامترهای فنی:
  • فشار نامی: PN16
  • حداکثر دمای عملیاتی: ۲۲۰ درجه سانتیگراد (۴۲۸ درجه فارنهایت)
• استانداردهای ساخت:
  مطابق با استانداردهای بین‌المللی ANSI و DIN جهت تضمین کیفیت و ایمنی.

مکانیزم عملکرد هوشمند:

• عملکرد بر اساس سیستم شناور و اهرم‌بندی دقیق.
• تشخیص خودکار حضور هوا و گاز در خط لوله.
• تخلیه هوای جمع‌شده بدون اتلاف مایع اصلی.

کاربردهای صنعتی:

• سیستم‌های آبرسانی و انتقال سیالات.
• خطوط نفت و گاز.
• صنایع شیمیایی و پتروشیمی.
• سیستم‌های حرارتی و برودتی.
• شبکه‌های آتش‌نشانی و اطفاء حریق.

مزایای کلیدی:

• جلوگیری از کاویتاسیون و خوردگی
• افزایش راندمان انتقال سیال
• کاهش هزینه‌های تعمیر و نگهداری
• طراحی مقاوم و بادوام
• عملکرد خودکار و مستقل

نکات فنی برای انتخاب مناسب:

• تطبیق سایز با قطر خط لوله
• توجه به جنس سیال و شرایط محیطی
• در نظر گرفتن فشار و دمای عملیاتی
• انتخاب نوع اتصال متناسب با سیستم موجود

هواگیر فلوتری با طراحی مهندسی‌شده و تطبیق‌پذیری بالا، راهکاری ایده‌آل برای صنایعی است که نیاز به جداسازی کارآمد هوا از خطوط انتقال مایعات دارند. انتخاب متناسب با پارامترهای فنی، عملکرد بهینه سیستم را تضمین می‌کند.

مکانیسم عملکرد هواگیر فلوتری | راهکار هوشمند جداسازی گاز از سیستم‌های مایع

ضرورت حذف گاز از سیستم‌های مایع
در کلیه سیستم‌های انتقال مایعات، حضور هوا و گازهای نامحلول چالشی اجتناب‌ناپذیر است. این گازها موجب اختلال در جریان سیال، خوردگی تجهیزات، کاهش راندمان پمپ‌ها و عدم پرشدگی بهینه سیستم می‌شوند. هواگیر فلوتری راهکاری اصولی برای این معضل صنعتی ارائه می‌دهد.

مکانیزم هوشمند عملکرد مدل FAV 30-13

سیستم شناور و ساچمه‌ای:

• یک شناور ویژه به صورت هوشمند میزان گازهای تجمع یافته را تشخیص می‌دهد
• حرکت شناور از طریق سیستم اهرم‌بندی دقیق به یک ساچمه منتقل می‌شود
• دریچه تخلیه به صورت تدریجی و متناسب با حجم گاز موجود باز و بسته می‌شود
• عملکرد مستقل از تغییرات ناگهانی فشار سیستم

مزایای کلیدی هواگیر فلوتری:

عملکرد پایدار و قابل اطمینان:

• تخلیه گاز به صورت کاملاً خودکار و پیوسته
• قابلیت عملکرد در سیستم‌هایی با تولید مداوم گاز
• عدم تاثیرپذیری از نوسانات عملیاتی

قابلیت‌های نگهداری و تعمیر:

• امکان سرویس و تعمیر بدون جداسازی از خط لوله
• کاهش زمان توقف سیستم برای نگهداری
• طراحی کاربرپسند برای دسترسی آسان

انعطاف‌پذیری در کاربرد:

• سازگاری با طیف وسیعی از سیالات شامل آب سرد و گرم
• عملکرد مطلوب در سیستم‌های حرارتی و برودتی
• تطبیق ‌پذیری با شرایط عملیاتی مختلف

کاربردهای صنعتی:

• سیستم‌های تهویه مطبوع و تبرید
• شبکه‌های آبرسانی و گرمایش مرکزی
• سیستم‌های انتقال انرژی حرارتی
• خطوط صنعتی و فرآیندی

هواگیر فلوتری مدل FAV 30-13 با بهره‌گیری از مکانیزم ساده اما هوشمند خود، راهکاری کارآمد برای جداسازی گاز از سیستم‌های مایع ارائه می‌دهد. این تجهیز با عملکرد پایدار و قابلیت نگهداری آسان، گزینه‌ای ایده‌آل برای بهینه‌سازی عملکرد سیستم‌های صنعتی محسوب می‌شود.

راهنمای نصب هواگیر فلوتری | اصول و استانداردهای نصب صحیح
نصب صحیح هواگیر فلوتری (فلوتر ایرونت) تأثیر مستقیمی در کارایی و طول عمر این تجهیز دارد. رعایت اصول فنی هنگام نصب، تضمین‌کننده عملکرد بهینه سیستم در جداسازی هوا و گاز از خطوط مایع می‌باشد.

الزامات اصلی نصب هواگیر فلوتری:

۱. جهت‌گیری صحیح تجهیز

• نصب حتمی به صورت عمودی در خطوط لوله یا روی مخازن
• جهت جریان: از پایین به بالا
• قرارگیری فلوتر و اهرم در وضعیت کاملاً افقی
• توجه به علائم راهنما (فلش روی نیم پلیت باید به سمت پایین باشد)
• اطمینان از حرکت آزادانه شناور در مسیر عمودی

۲. ملاحظات فنی نصب

• انتخاب موقعیت نصب با دسترسی آسان برای بازرسی دوره‌ای
• در نظر گرفتن فضای کافی برای عملیات سرویس و تعمیر
• استفاده از درزگیرهای مناسب متناسب با نوع سیال و دمای کاری

۳. سیستم بای‌پاس (By-Pass) – تضمین تداوم عملیات

• پیش‌بینی مسیر جایگزین برای مواقع تعمیرات اضطراری
• امکان سرویس و نگهداری بدون اختلال در عملکرد کلی سیستم
• نصب شیرهای قطع و وصل در مسیر اصلی و فرعی
• طراحی سیستم به گونه‌ای که در حالت بای‌پاس، عملکرد سیستم دچار اختلال نشود

نکات کلیدی برای نصب ایمن و کارآمد:

• بررسی صحت جایگیری و راستای تجهیز پیش از راه‌اندازی
• انجام تست فشار و بررسی نشتی پس از نصب
• آموزش پرسنل برای تشخیص حالت‌های عملکرد طبیعی و غیرعادی
• نصب صافی (فیلتر) در بالادست تجهیز در صورت وجود ناخالصی

کاربردهای توصیه شده برای نصب:

• روی مخازن ذخیره‌سازی مایعات
• در نقاط مرتفع خطوط لوله
• قبل از تجهیزات حساس در سیستم‌های هیدرولیک
• در سیستم‌های بسته انتقال حرارت و برودت

نصب صحیح هواگیر فلوتری با رعایت اصول فنی، تضمین‌کننده عملکرد بهینه، کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیز است. طراحی سیستم با در نظر گرفتن مسیر بای‌پاس، امکان سرویس بدون اختلال در عملیات را فراهم می‌سازد.
