انواع کنترل ولو و کاربرد آن در صنایع مختلف چیست؟
در این مقاله قصد داریم به انواع کنترل ولو و کاربرد آن بپردازیم. انواع کنترل ولوها از ابزارآلات صنعتی است که برای تنظیم دقیق جریان سیال مانند آب، گاز، بخار و روغن مورد استفاده قرار می گیرد. کنترل ولو ها در اصل یک وسیله مکانیکی هستند که با ایجاد فشار، جریان های ورودی و خروجی سیالات را کنترل و تنظیم می کنند. این عمل در صنایع مختلف باعث افزایش ایمنی و بهینه سازی کارایی می شود. در ادامه به بررسی انواع کنترل ولو و کاربرد آن می پردازیم. همچنین کنترل ولو ها بر اساس نوع حرکت به 2 دسته تقسیم بندی می شوند.
- کنترل ولو خطی
- کنترل ولو چرخشی
| نوع حرکت | نام کنترل ولو |
| خطی | کنترل ولو کروی / کنترل ولو دیافراگمی / کنترل ولو دروازه ای |
| چرخشی | کنترل ولو توپی / کنترل ولو پروانه ای / کنترل ولو دیسکی |
آخرین مقالات
انواع تله بخار کدامند و هرکدام چه مزایایی دارند؟
آبان 18, 1404
تله بخار چیست و چه نقشی در سیستم های بخار دارد؟
آبان 11, 1404
CV در کنترل ولو چیست و چگونه محاسبه می شود؟
آبان 4, 1404
همین حالا با ما تماس بگیرید یا درخواست خود را ثبت کنید.
کیفیت و رضایت مشتریان، شعار همیشگی ماست!
برای آشنایی با انواع کنترل ولو و کاربرد آنها گوش دهید!
فــهــرســت مــطــالــب

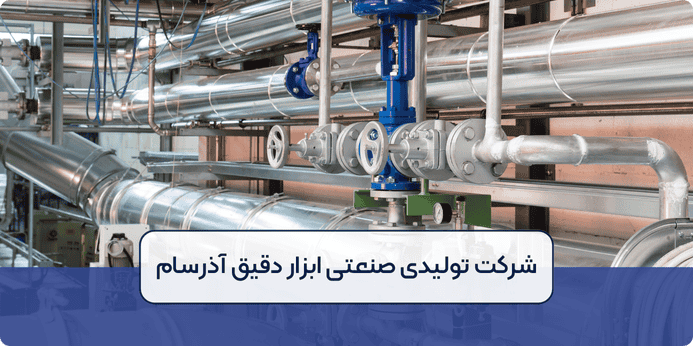

انواع کنترل ولو و کاربرد آن بر اساس عملکرد
حال که متوجه شدید انواع کنترل ولو ها بر اساس نوع حرکت چند نوع هستند؛ باید بدانید که هر کدام از این نوع کنترل ولو خود به چند دسته بر اساس کارایی تقسیم می شوند که هر کدام در صنایع مختلف با هدف خاصی طراحی شده اند و بر اساس نیازمندی های مختلف و نوع سیال مورد استفاده قرار می گیرند. علاوه بر کنترل ولو، ابزار های اندازه گیری مانند سطح سنج مغناطیسی اهمیت ویژه ای نیز دارند و معمولا در مراحل مختلف از جمله خرید سطح سنج مغناطیسی، توجه ویژه ای به دقت و نوع سیال می شود. در ادامه به بررسی انواع کنترل ولو و کاربرد آن می پردازیم و به صورت کلی مزایا و معایب هر کدام را برای شما شرح می دهیم.
- گیت ولو (Gate Valve)
- گلوب ولو (Globe Valve)
- بال ولو (Ball Valve)
- پلاگ ولو (Plug Valve)
- پاپت ولو (Butterfly Valve)
- چک ولو (Check Valve)
- سلونوئید ولو (Solenoid Valve)
- دیافراگم ولو (Diaphragm Valve)
- کنترل ولو (Control Valve)
کارایی و ایمنی سیستم خود را با کنترل ولو تدریجی افزایش دهید! برای اطلاع از قیمت و خدمات کلیک کنید.
گیت ولو (Gate Valve)
یکی از انواع کنترل ولو است که برای قطع و وصل کامل جریان در صنایع مختلف مورد استفاده قرار می گیرد. گیت ولو (Gate Valve) نیازی به تنظیم جریان ندارد و به همین دلیل مناسب برای جریان های مستقیم است. گیت ولو برای جریان هایی که نیاز به کنترل دقیق دارند مناسب نیست و بیشتر برای باز و بسته کرد است.
گلوب ولو (Globe Valve)
گلوب ولو یکی دیگر از انواع کنترل ولو ها است که برای تنظیم جریان سیالات مانند مایعات، بخار و گاز مورد استفاده قرار می گیرد. این ولو مناسب جریان هایی است که نیاز به تنظیم و کنترل دقیق دارند. از گلوب ولو به دلیل توانایی بالا در کنترل دقیق دبی، فشار و جریان در بسیاری از صنایع مختلفی مانند صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، آب و فاضلاب، صنایع دریایی و همچنین صنایع دارویی و شیمیایی مورد استفاده می شود.
بال ولو (Ball Valve)
یکی دیگر از انواع کنترل ولوها، بال ولو است. این ولو از یک گوی برای باز و بسته کردن جریان سیالات استفاده می کند. بال ولو سرعت عمل بالایی دارد که از مزایا آن محسوب می شود. همچنین از معایب آن، مقاومت کم در برابر جریان است که تاثیر بسزایی در صنایع مختلف دارد.
پلاگ ولو (Plug Valve)
پلاگ ولو یکی از انواع کنترل ولوها است که تقریبا مانند بال ولو است با این تفاوت که از یک پلاگ برای کنترل جریان استفاده می کند. پلاگ ولو طراحی ساده ای دارد و به همین دلیل نگهداری از آن آسان است. به همین دلیل برای کنترل دقیق جریان مناسب نیست و بیشتر در صنایع گاز و مایعات با فشار متوسط کاربرد دارد.
پاپت ولو (Butterfly Valve)
یکی دیگر از انواع کنترل ول ها پاپت ولو است دارای یک دیسک چرخشی است که این دیسک قابلیت باز و بسته شدن با زاویه دلخواه را تنظیم می کند. از مزیت های این “نوع کنترل ولو ها” سبک بودن و نصب آسان آنها است. همچنین مناسب دبی بالا و کنترل جریان متوسط است.
چک ولو (Check Valve)
از دیگر انواع شیر کنترلی می توان به چک ولو اشاره کرد. این ولو برای جلوگیری از بازگشت جریان سیال مورد استفاده می شود. چک ولو جریان را فقط در یک جهت حرکت می دهد و از مزایای آن می توان به عدم نیاز به عملگر اشاره کرد.
سلونوئید ولو (Solenoid Valve)
سلونوئید ولو یک ولو الکتریکی است که نیروی الکتریکی را به نیروی مکانیکی تبدیل می کند. معمولا در سیستم های کنترل اتوماتیک مورد استفاده قرار می گیرد. از مزایا آن می توان به باز و بسته شدن سریع توسط عملگر الکتریکی اشاره کرد که به این واسطه می توان آن را از راه دور نیز کنترل کرد.
دیافراگم ولو (Diaphragm Valve)
دیافراگم ولو همانطور که از اسمش پیداست یکی از انواع کنترل ولوها است که دارای یک دیافراگم انعطاف پذیر برای باز و بسته کردن جریان سیال است. آب بندی عالی آن باعث می شود که برای جریانات خورنده و سوسپانسیون ها مناسب باشد.
کنترل ولو (Control Valve)
کنترل ولو تدریجی معمولا به سیستم های کنترلی متصل می شود. از این ابزار صنعتی در صنایع مختلف برای تنظیم دقیق جریان و فشار سیال استفاده می شود. این کار به واسطه یک سیگنال کنترلی انجام می شود که موجب تنظیم پیوسته جریان می شود.

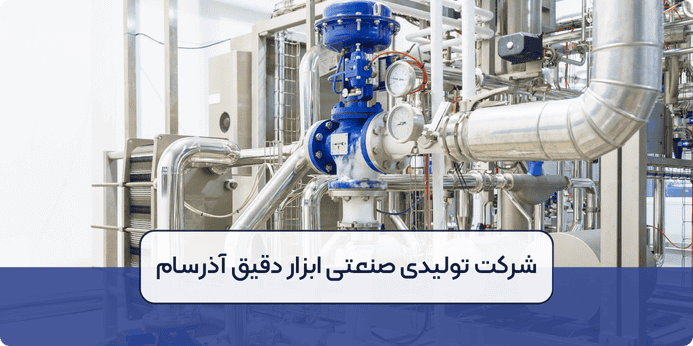

اجزای کنترل ولو
حال که با “انواع کنترل ولو و کاربرد آن” آشنا شدید؛ به اجزای آن می پردازیم. کنترل ولو یک از مهم ترین تجهیزات صنعتی است که در سیستم های فرایندی و اتوماسیون صنعتی است. این ولو با دریافت سیگنال کنترلی از تجهیزاتی مانند PLC یا DCS، موقعیت خود را تغییر داده و میزان عبور دقیق جریان سیال را مطابق نیاز فرایند تنظیم می کند. همان طور که در بالا اشاره کردیم کنترل ولو ها می تواند خطی یا چرخشی باشند و با عملگر های پنوماتیکی، هیدرولیکی یا الکتریکی کار می کنند. کاربرد اصلی آنها ایجاد پایداری در فرایند، بهینه سازی مصرف انرژی و تضمین ایمنی است. اجزای اصلی کنترل ولو به شرح زیر است:
- بدنه (Body)
- اکچویتور (Actuator)
- پوزیشنر (Positioner)
بدنه کنترل ولو، خود به اجزای داخلی و بیرونی دیگری تقسیم می شود. اجزای بدنه کنترل ولو:
- نشیمنگاه (Seat)
- دیسک یا پلاگ (Disk / Plug)
- میله یا استم (Stem)
- غلاف یا بافر (Bonnet)
- واشر ها (Gaskets)
- اتصالات فلنج (Flanges)
نحوه کارکرد کنترل ولو چگونه است؟
انواع کنترل ولو ها می توانند به صورت دستی یا اتوماتیک کار کنند. در حالت دستی، یعنی اپراتور در باز و بسته شدن ولو، نقش مستقیم دارد. اما در حالت اتوماتیک، اپراتور هیچ نقشی در آن ندارد و سیستم های کنترلی مانند سنسور ها به ولو دستور باز و بسته شدن می دهند. کنترل ولو های اتوماتیک به 3 روش زیر می تواند کار کنند که هر کدام کاربرد خاص خود را دارنند و با توجه به نیاز در صنایع مختلف، مورد استفاده قرار می گیرند.
- برقی
- پنوماتیک
- هیدرولیک

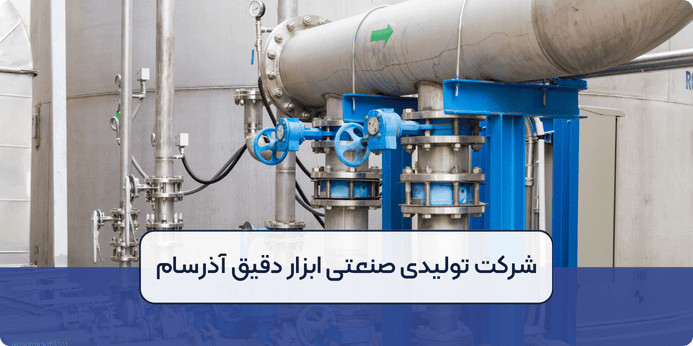

راهنمایی و نحوه انتخاب شیر کنترلی (Control Valve)
انتخاب کنترل ولو یا همان شیر کنترلی باید دقیق و طبق نیاز فرایند انجام شود تا عملکرد بهینه و ایمنی سیستم را تضمین کند. در ادامه راهنمای انتخاب شیر کنترل را قدم به قدم برای شما توضیح می دهیم.
- مشخص کردن نوع فرایند سیال
- تعیین مشخصات جریان
- انتخاب نوع حرکت ولو و مدل آن
- انتخاب عملگر
- بررسی افت فشار و ظرفیت ولو
- مواد ساخت و مقاومت
- سیستم کنترل و پوزیشنر
- ابعاد و استاندارد های نصب
- بررسی هزینه های نگهداری و دسترسی
سوالات متداول شما
کنترل ولو بر اساس نوع حرکت به چند دسته تقسیم می شود؟
کنترل ولو ها بر اساس نوع حرکت به دو دسته خطی و چرخشی تقسیم می شوند.
اجزای اصلی کنترل ولو چیست؟
بدنه، اکچویتور و پوزیشنر از اجزای اصلی کنترل ولو محسوب می شوند.
انواع کنترل ولو خطی کدام است؟
کنترل ولو کروی، دیافراگمی و دروازه ای از کنترل ولو های خطی هستند.
انواع کنترل ولو چرخشی کدام است؟
کنترل ولو توپی، پروانه ای و دیسکی از کنترل ولو های چرخشی هستند.
