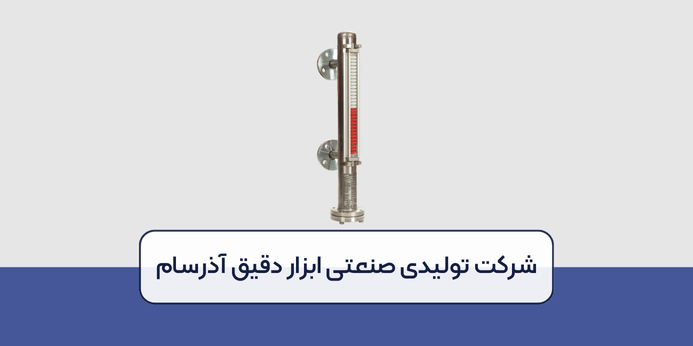

لول گیج مغناطیسی چیست؟
لول گیج مغناطیسی یا آبنمای مغناطیسی، ابزاری برای نمایش مستقیم و پیوسته سطح مایع داخل مخزن است. این تجهیز بدون نیاز به شیشه دید مستقیم، سطح سیال را از بیرون محفظه نشان میدهد و به همین دلیل برای بسیاری از مخازن و تجهیزات فرآیندی، گزینهای کاربردی محسوب میشود.
در ساختار معمول آن، یک شناور مغناطیسی داخل محفظه حرکت میکند و موقعیت خود را به نشانگر بیرونی منتقل میکند. نشانگر با تغییر وضعیت، سطح مایع را به اپراتور نمایش میدهد.
لول گیج مغناطیسی میتواند برای موارد زیر استفاده شود:
- نمایش سطح مایع در مخازن
- پایش سطح در تجهیزات تحت فشار
- استفاده در بویلر و سیستمهای بخار
- تجهیز به لول سوئیچ برای تشخیص نقاط مشخص سطح
- تجهیز به لول ترانسمیتر برای ارسال اطلاعات به سیستم کنترل
انتخاب مدل مناسب به پارامترهایی مانند نوع سیال، فشار، دما، دانسیته، طول اندازهگیری و نوع اتصال بستگی دارد.

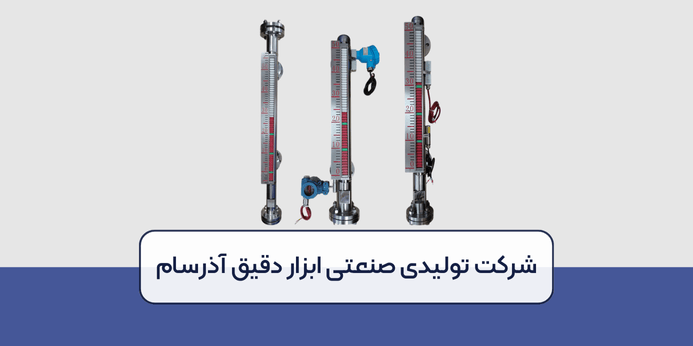

آبنمای مغناطیسی چگونه کار میکند؟
عملکرد آبنمای مغناطیسی ساده اما کاملاً مکانیکی است. محفظه گیج به مخزن متصل میشود و سطح مایع داخل آن متناسب با سطح مایع مخزن تغییر میکند.
با تغییر سطح سیال، شناور داخل محفظه نیز بالا یا پایین میرود. آهنربای موجود در شناور، این حرکت را به نشانگر مغناطیسی بیرونی منتقل میکند و موقعیت نشانگر، سطح مایع را مشخص میکند.
مزیت مهم این روش این است که اپراتور بدون تماس مستقیم با سیال میتواند سطح را مشاهده کند.
در صورت نیاز، میتوان تجهیزات جانبی مانند لول سوئیچ یا ترانسمیتر را نیز به مجموعه اضافه کرد تا علاوه بر نمایش محلی، امکان آلارم یا انتقال اطلاعات سطح به PLC، DCS یا SCADA فراهم شود.
اجزای لول گیج مغناطیسی
یک لول گیج مغناطیسی از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در اندازهگیری و نمایش سطح دارند:
- محفظه یا Chamber: مسیر حرکت شناور را فراهم میکند و به مخزن متصل میشود.
- شناور مغناطیسی: متناسب با دانسیته سیال طراحی شده و با تغییر سطح، حرکت میکند.
- آهنربای دائمی: موقعیت شناور را به نشانگر بیرونی منتقل میکند.
- نشانگر مغناطیسی: معمولاً از فلپ یا رولر تشکیل شده و سطح مایع را قابل مشاهده میکند.
- اتصالات فرآیندی: برای اتصال گیج به مخزن استفاده میشوند و میتوانند متناسب با طراحی، فلنجی یا دندهای باشند.
- تجهیزات جانبی: مانند لول سوئیچ یا ترانسمیتر که در صورت نیاز به سیستم اضافه میشوند.
متریال محفظه و شناور باید با نوع سیال، دما و فشار کاری سازگار باشد؛ بنابراین انتخاب صرفاً بر اساس ابعاد یا قیمت، کافی نیست.

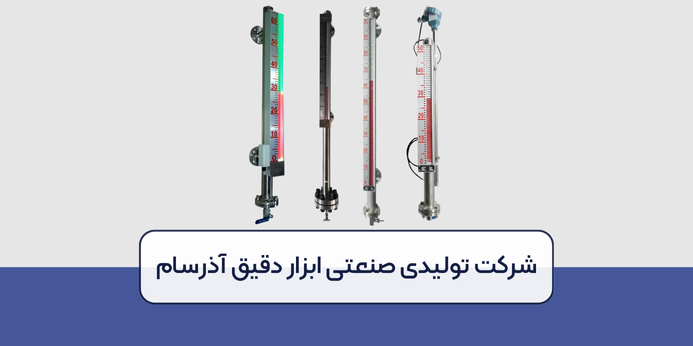

انواع لول گیج مغناطیسی
لول گیجهای مغناطیسی را میتوان بر اساس نحوه نصب، شرایط فرآیندی و تجهیزات جانبی دستهبندی کرد. تفاوت اصلی مدلها معمولاً به شرایط کاری و مشخصات فنی موردنیاز پروژه برمیگردد.
در این دستهبندی، مدلهای زیر ارائه شدهاند:

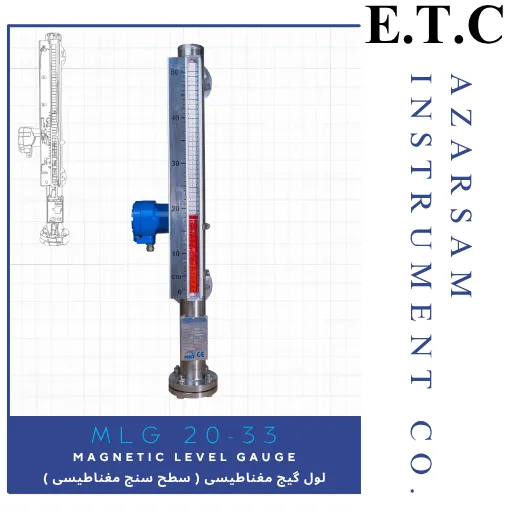

- MLG 20-33: برای نمایش سطح مایعات در مخازن و کاربردهای فرآیندی
- MLG 20-44: مدل مناسب برای کاربردهای مرتبط با دیگ بخار و سیستمهای بویلر
- MLG 20-55: مناسب برای طیف دیگری از کاربردهای اندازهگیری سطح
همچنین بسته به نیاز پروژه، امکان استفاده از تجهیزات جانبی مانند لول سوئیچ و لول ترانسمیتر وجود دارد.
برای انتخاب بین مدلها، بهتر است به جای توجه صرف به نام مدل، مشخصات واقعی فرآیند مانند فشار، دما، دانسیته، طول اندازهگیری و نوع اتصال بررسی شود.

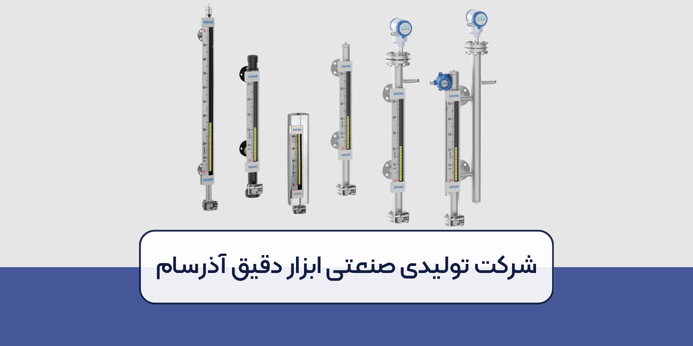

کاربردهای آبنمای مغناطیسی
آبنمای مغناطیسی در صنایعی استفاده میشود که نمایش قابل مشاهده سطح مایع اهمیت دارد. بسته به متریال و طراحی تجهیز، این ابزار میتواند در مخازن و تجهیزات مختلف فرآیندی به کار رود.
برخی کاربردهای رایج عبارتاند از:
- دیگهای بخار و بویلرها
- مخازن آب و آب گرم
- مخازن فرآیندی
- مخازن سوخت و روغن
- صنایع نفت، گاز و پتروشیمی
- برخی سرویسهای شیمیایی
برای سیالات خورنده، دما یا فشار بالا، انتخاب متریال و طراحی مناسب اهمیت بیشتری پیدا میکند.
اگر علاوه بر نمایش سطح، نیاز به ارسال سیگنال یا اعلام رسیدن سطح به یک نقطه مشخص وجود داشته باشد، میتوان لول گیج را به لول سوئیچ یا ترانسمیتر مجهز کرد.
چگونه لول گیج مغناطیسی مناسب انتخاب کنیم؟
برای انتخاب لول گیج مناسب، ابتدا باید شرایط واقعی مخزن و سیال مشخص شود. مهمترین پارامترهایی که هنگام انتخاب باید بررسی شوند عبارتاند از:
- نوع سیال
- دانسیته یا Specific Gravity
- فشار کاری و طراحی
- دمای کاری
- محدوده یا طول اندازهگیری
- فاصله Center-to-Center اتصالات
- نوع و سایز اتصال
- کلاس فلنج
- متریال قسمتهای در تماس با سیال
- نیاز یا عدم نیاز به لول سوئیچ و ترانسمیتر
برای مثال، مدلی که برای یک مخزن آب مناسب است لزوماً برای یک سرویس با دما، فشار یا خورندگی بالاتر انتخاب مناسبی نیست.
اگر گیج برای بویلر یا دیگ بخار خریداری میشود، مشخصات تجهیز و شرایط نصب باید با دقت بیشتری بررسی شود.
قیمت لول گیج مغناطیسی چقدر است؟
قیمت لول گیج مغناطیسی به مشخصات فنی و پیکربندی نهایی آن بستگی دارد و نمیتوان یک قیمت ثابت برای همه مدلها در نظر گرفت.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- طول و محدوده اندازهگیری
- جنس محفظه و شناور
- نوع سیال
- فشار و دمای کاری
- نوع، سایز و کلاس فلنج
- نوع اتصالات فرآیندی
- متریال خاص برای سیالات خورنده
- لول سوئیچ یا ترانسمیتر
- سایر تجهیزات یا مشخصات سفارشی
به همین دلیل، برای دریافت قیمت لول گیج مغناطیسی بهتر است مشخصات فنی مخزن همراه با درخواست استعلام ارسال شود.
در این صورت، مدل و پیکربندی مناسب مشخص شده و قیمت بر اساس نیاز واقعی پروژه اعلام میشود.

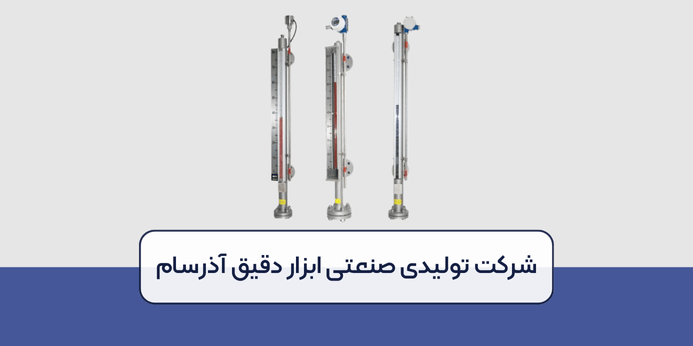

راهنمای خرید آبنما مغناطیسی
هنگام خرید آبنمای مغناطیسی، فقط اعلام طول گیج یا سایز اتصال کافی نیست. برای انتخاب دقیق، اطلاعات زیر را آماده داشته باشید:
اطلاعات فرآیندی
- نوع سیال
- دانسیته
- فشار کاری
- دمای کاری
اطلاعات نصب
- طول یا محدوده اندازهگیری
- فاصله Center-to-Center
- نوع و سایز اتصالات
- کلاس فلنج
تجهیزات جانبی
- لول سوئیچ در صورت نیاز به آلارم
- لول ترانسمیتر در صورت نیاز به ارسال سیگنال
اگر تجهیز برای بویلر، سیال خورنده یا سرویس دما و فشار بالا استفاده میشود، این موضوع را حتماً هنگام استعلام اعلام کنید.
ارسال این اطلاعات کمک میکند مدل مناسب از میان گزینههای موجود انتخاب شود و قیمت لول گیج دیگ بخار یا سایر کاربردها بر اساس مشخصات واقعی اعلام شود.
نصب و نگهداری لول گیج مغناطیسی
نصب لول گیج باید مطابق نقشه نصب و دستورالعمل سازنده و با توجه به شرایط مخزن انجام شود. در مدلهای جانبی، محفظه از طریق اتصالات مناسب به مخزن متصل میشود و باید بهگونهای نصب شود که شناور بتواند آزادانه حرکت کند.
برای عملکرد صحیح، موارد زیر را در نظر بگیرید:
- از تراز و موقعیت صحیح گیج هنگام نصب اطمینان حاصل کنید.
- جهت صحیح شناور را طبق دستورالعمل سازنده بررسی کنید.
- پس از نصب، اتصالات را از نظر نشتی کنترل کنید.
- حرکت شناور و عملکرد نشانگر را بررسی کنید.
- در مدلهای مجهز، عملکرد لول سوئیچ و ترانسمیتر را تست کنید.
- در سرویسهای تحت فشار، پیش از باز کردن محفظه، تجهیز را کاملاً ایمن و از فشار خارج کنید.
بازرسی دورهای و رفع نشتی یا گرفتگی احتمالی میتواند به حفظ عملکرد صحیح تجهیز کمک کند. برای جزئیات نصب، دستورالعمل سازنده مدل موردنظر باید مرجع اصلی باشد.
نکات مهم قبل از خرید لول گیج مغناطیسی
پیش از ثبت سفارش، مشخصات لول گیج پیشنهادی را با شرایط واقعی مخزن تطبیق دهید. مهمترین مواردی که باید کنترل شوند عبارتاند از:
- مطابقت فشار و دمای کاری با شرایط فرآیند
- سازگاری متریال با سیال
- صحیح بودن فاصله Center-to-Center
- تطابق سایز و کلاس فلنج با نازل مخزن
- مناسب بودن شناور برای دانسیته سیال
- مشخص بودن طول اندازهگیری موردنیاز
- تعیین نیاز به لول سوئیچ یا ترانسمیتر
- بررسی اقلام همراه و مشخصات فنی پیش از خرید
اگر اطلاعات مخزن یا شرایط فرآیندی در دسترس نیست، بهتر است قبل از سفارش نهایی، مشخصات موجود در نقشه، دیتاشیت یا پلاک تجهیز بررسی شود.
