شیر تدریجی بخار چیست و چه کاربردی دارد؟

شیر تدریجی بخار یا Pneumatic Modulating Control Valve برای تنظیم پیوسته جریان بخار در یک فرآیند استفاده می‌شود؛ بنابراین برخلاف شیرهای پنوماتیک On-Off که عمدتاً فقط در وضعیت باز یا بسته کار می‌کنند، می‌تواند میزان عبور بخار را متناسب با سیگنال کنترلی تغییر دهد. در این ساختار، اکچویتور پنوماتیک با هوای فشرده حرکت شیر را کنترل می‌کند و در صورت استفاده از Positioner یا I/P Converter، موقعیت ولو می‌تواند با دقت بیشتری تنظیم شود. در سیستم‌های بخار، کنترل ولو می‌تواند برای کنترل دما، فشار یا دبی به کار رود؛ برای مثال در مبدل‌های حرارتی، کنترل میزان ورود بخار مستقیماً بر شرایط حرارتی فرآیند اثر می‌گذارد. انتخاب شیر باید بر اساس شرایط واقعی سرویس مانند فشار، دما، دبی و اختلاف فشار انجام شود.

انواع شیر پنوماتیک موجود برای خرید

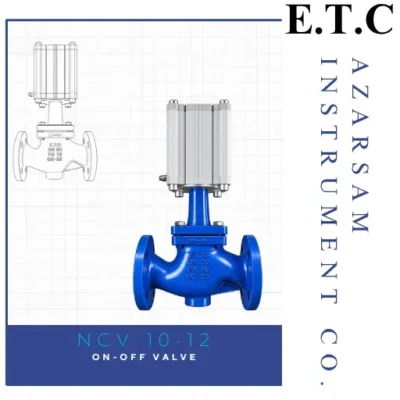

شیرهای پنوماتیک از نظر نحوه عملکرد به دو گروه اصلی On-Off و تدریجی یا Modulating تقسیم می‌شوند. مدل On-Off برای قطع و وصل جریان مناسب است و معمولاً دو وضعیت اصلی باز و بسته دارد؛ در حالی که کنترل ولو تدریجی برای تنظیم پیوسته دبی، فشار یا دما طراحی می‌شود. در دسته محصولات ETC-Industrial، در حال حاضر مدل NCV 10-12 به‌عنوان شیر پنوماتیک On-Off و مدل NCV 10-11 به‌عنوان شیر کنترلی پنوماتیک عرضه شده‌اند. مدل NCV 10-11 برای کاربردهایی شامل بخار، مایعات و گازهای غیرقابل‌اشتعال معرفی شده و مشخصاتی مانند سایز DN15 تا DN150، کلاس‌های فشاری PN16 تا PN40 یا Class 150/300 و محدوده دمایی اعلام‌شده توسط سازنده را دارد. وضعیت موجودی و مشخصات هر مدل باید پیش از سفارش بررسی شود.

انتخاب شیر پنوماتیک مناسب بر اساس نوع کاربرد

برای انتخاب شیر پنوماتیک بخار، ابتدا باید مشخص شود هدف سیستم قطع و وصل است یا کنترل تدریجی. اگر شیر صرفاً برای ایزوله‌کردن خط یا اجرای فرمان باز/بسته استفاده می‌شود، یک راهکار On-Off می‌تواند مناسب باشد؛ اما در کنترل پیوسته دبی، فشار یا دما، باید از کنترل ولو متناسب با فرآیند استفاده شود. در مرحله بعد، فشار و دمای بالادست و پایین‌دست، دبی حداقل و حداکثر، افت فشار موردنیاز، نوع بخار، سایز خط، نوع اتصال و شرایط محیطی بررسی می‌شوند. برای سرویس بخار، وضعیت ایمن شیر هنگام قطع هوای فشرده نیز اهمیت دارد و بسته به فرآیند ممکن است Fail Close یا Fail Open انتخاب شود. سایز شیر نیز نباید صرفاً برابر قطر لوله در نظر گرفته شود؛ ظرفیت واقعی عبور و شرایط افت فشار باید مبنای انتخاب باشد.

اجزای اصلی یک کنترل ولو پنوماتیک

یک کنترل ولو پنوماتیک معمولاً از بدنه شیر، تریم شامل Plug و Seat، Stem یا شفت، اکچویتور و تجهیزات کنترلی تشکیل می‌شود. بدنه و تریم با سیال در تماس هستند و باید از نظر فشار، دما و سازگاری متریال با سرویس انتخاب شوند. اکچویتور نیروی لازم برای حرکت شیر را از هوای فشرده دریافت می‌کند و نوع و اندازه آن باید با نیرو یا اختلاف فشار موردنیاز ولو هماهنگ باشد. در کاربردهای تدریجی، Positioner می‌تواند برای کنترل دقیق موقعیت شیر استفاده شود و I/P Converter نیز در برخی پیکربندی‌ها سیگنال الکتریکی را به فشار پنوماتیکی تبدیل می‌کند. بنابراین هنگام خرید، فقط خود بدنه ولو را بررسی نکنید؛ مجموعه کامل شامل اکچویتور، تجهیزات کنترلی و نحوه عملکرد در حالت خرابی باید با سیستم اتوماسیون و شرایط فرآیند سازگار باشد.

مشخصات فنی مهم هنگام انتخاب شیر پنوماتیک

مهم‌ترین مشخصات برای انتخاب شیر پنوماتیک بخار شامل سایز نامی، فشار کاری، دمای کاری، ظرفیت عبور، اختلاف فشار، نوع اتصال، جنس بدنه و تریم، مشخصه جریان و مشخصات اکچویتور است. پارامترهایی مانند Kv یا Kvs برای بررسی ظرفیت عبور شیر اهمیت دارند و انتخاب آن‌ها باید با شرایط واقعی دبی و فشار فرآیند انجام شود. همچنین مشخصه جریان، مانند Linear یا Equal Percentage، بر رفتار شیر در محدوده کاری اثر می‌گذارد. برای اکچویتور باید فشار هوای موجود، نیروی موردنیاز، نوع عملکرد و شرایط Fail-Safe بررسی شود. در سیستم‌های بخار، کیفیت و وضعیت بخار و همچنین مدیریت کندانس نیز اهمیت دارد.

قیمت شیر پنوماتیک بخار به چه عواملی بستگی دارد؟

قیمت شیر پنوماتیک بخار یک عدد ثابت نیست و به مشخصات فنی مجموعه بستگی دارد. سایز و کلاس فشاری، جنس بدنه و تریم، محدوده دمایی، ظرفیت عبور، نوع آب‌بندی، نوع اکچویتور، Positioner، I/P Converter و تجهیزات جانبی می‌توانند روی هزینه نهایی اثر بگذارند. شرایط فرآیند نیز اهمیت دارد؛ برای مثال یک شیر برای کنترل دقیق بخار در فشار و دمای بالا ممکن است به انتخاب متفاوتی نسبت به یک شیر ساده On-Off نیاز داشته باشد. به همین دلیل، اعلام قیمت بدون دانستن مشخصات سرویس می‌تواند منجر به انتخاب نادرست شود.

کاربردهای شیر تدریجی بخار

کنترل ولو پنوماتیک تدریجی در فرآیندهایی کاربرد دارد که مقدار بخار باید متناسب با نیاز فرآیند تنظیم شود. یکی از کاربردهای مهم، کنترل دمای مبدل‌های حرارتی و تجهیزات گرمایشی است؛ در این حالت تغییر موقعیت ولو، میزان ورود بخار و در نتیجه ظرفیت انتقال حرارت را تغییر می‌دهد. کنترل فشار بخار در تجهیزات فرآیندی، اتوکلاوها، کالریفایرها و برخی سامانه‌های گرمایشی نیز از کاربردهای رایج سیستم‌های کنترل پنوماتیک است. در فرآیندهایی با تغییرات سریع بار یا فشار، سیستم پنوماتیک می‌تواند به دلیل سرعت و توان عملگر، گزینه مناسبی باشد؛ البته انتخاب نهایی به مشخصات فرآیند و سیستم کنترل وابسته است. در سرویس بخار، طراحی صحیح تخلیه کندانس، استفاده مناسب از تجهیزات جانبی و انتخاب وضعیت ایمن ولو نیز برای عملکرد قابل‌اعتماد اهمیت دارد.
