برای خرید تله بخار صنعتی، انتخاب مدل مناسب به فشار بخار، میزان کندانس، فشار برگشتی و نوع تجهیز مصرف‌کننده بستگی دارد. تله بخار وظیفه تخلیه کندانس و گازهای غیرقابل‌تراکم را بر عهده دارد و انتخاب نادرست آن می‌تواند باعث تخلیه نامناسب کندانس یا اتلاف بخار شود.

در این دسته می‌توانید مدل‌های مختلف تله بخار ترمودینامیکی، ترموستاتیکی و فلوتر ترموستاتیکی را بررسی کنید. اگر برای انتخاب مدل مناسب یا دریافت قیمت تراپ بخار نیاز به راهنمایی دارید، مشخصات فنی خط و تجهیز موردنظر را ارسال کنید تا گزینه مناسب بر اساس شرایط کاری بررسی شود.

انواع تله بخار

تله‌های بخار صنعتی از نظر مکانیزم عملکرد در سه خانواده اصلی مکانیکی، ترمودینامیکی و ترموستاتیکی قرار می‌گیرند. تفاوت اصلی این گروه‌ها در روشی است که برای تشخیص و تخلیه کندانس از بخار استفاده می‌کنند. تله‌های مکانیکی از اختلاف چگالی بخار و کندانس، تله‌های ترمودینامیکی از تفاوت رفتار جریان بخار و کندانس و تله‌های ترموستاتیکی از اختلاف دمای سیال استفاده می‌کنند.

انتخاب بین این گروه‌ها به کاربرد وابسته است. برای مثال، مقدار و نحوه تشکیل کندانس، تغییرات بار حرارتی، فشار ورودی و فشار برگشتی می‌تواند عملکرد یک نوع را برای یک کاربرد مناسب و برای کاربرد دیگر نامناسب کند. بنابراین نمی‌توان یک مدل را به‌عنوان بهترین تله بخار برای تمام خطوط معرفی کرد. منابع تخصصی انتخاب تله نیز بر تطبیق مشخصات تله با شرایط واقعی تجهیز تأکید دارند.

تله بخار مکانیکی

تله‌های بخار مکانیکی بر اساس اختلاف چگالی بین بخار و کندانس کار می‌کنند. در این خانواده، مدل‌هایی مانند فلوتری و اینورتد باکت قرار می‌گیرند. در نوع فلوتری، شناور نسبت به سطح کندانس حرکت می‌کند و مکانیزم شیر را برای تخلیه کندانس فعال می‌کند. بنابراین رفتار این تله‌ها با میزان تجمع کندانس ارتباط مستقیم دارد.

در انتخاب یک تله مکانیکی باید علاوه بر فشار و دمای کاری، ظرفیت تخلیه کندانس و فشار پایین‌دست نیز بررسی شود. این موضوع به‌ویژه در سیستم‌هایی که کندانس به خط برگشت مشترک منتقل می‌شود اهمیت دارد، زیرا فشار برگشتی می‌تواند اختلاف فشار مؤثر روی تله را کاهش دهد.

تله بخار فلوتری

تله بخار فلوتری یا Float Steam Trap برای تخلیه کندانس بر پایه اختلاف چگالی عمل می‌کند و به‌طور معمول برای تجهیزاتی مناسب است که تخلیه مؤثر و پیوسته کندانس اهمیت دارد. در طراحی فلوتری، افزایش سطح کندانس باعث حرکت شناور و باز شدن مسیر تخلیه می‌شود؛ در نتیجه تجهیز می‌تواند نسبت به حضور کندانس واکنش مستقیم نشان دهد.

در انتخاب مدل فلوتری، توجه به فشار ورودی، فشار برگشتی، ظرفیت تخلیه، دمای فرآیند و نحوه نصب ضروری است.

تله بخار ترمودینامیکی

تله بخار ترمودینامیکی معمولاً با دیسک یا مکانیزم مشابه کار می‌کند و عملکرد آن به تفاوت رفتار جریان سریع بخار و جریان کندتر کندانس وابسته است. مدل دیسکی هنگام ورود کندانس اجازه عبور می‌دهد و با رسیدن شرایط مربوط به بخار، مکانیزم داخلی باعث بسته‌شدن مسیر می‌شود. این خانواده به دلیل طراحی نسبتاً فشرده در بسیاری از کاربردهای خطوط بخار مورد استفاده قرار می‌گیرد.

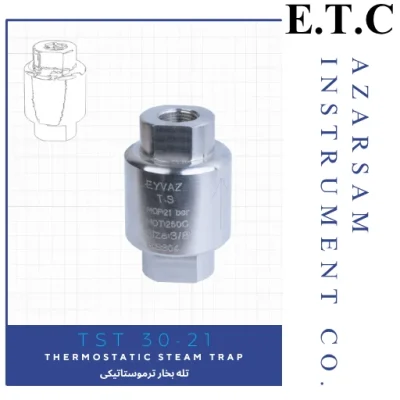

تله بخار ترموستاتیکی

تله‌ بخار ترموستاتیکی بر مبنای اختلاف دمای بخار، کندانس و سیالات سردتر عمل می‌کنند. این تله‌ها زمانی که شرایط دمایی مناسب ایجاد شود، مکانیزم داخلی خود را برای تخلیه یا نگه‌داشتن سیال تغییر می‌دهند. قابلیت هواگیری نیز در انتخاب برخی کاربردها اهمیت دارد، زیرا وجود هوا و گازهای غیرقابل‌تراکم می‌تواند فرآیند گرم‌شدن و انتقال حرارت را تحت تأثیر قرار دهد.

مقایسه انواع تله بخار؛ کدام نوع برای شما مناسب است؟

هیچ نوع تله بخاری برای همه کاربردها انتخاب مطلقاً برتر نیست. تله مکانیکی برای کاربردهایی که واکنش مستقیم به حضور کندانس اهمیت دارد گزینه قابل بررسی است؛ تله ترمودینامیکی برای برخی خطوط و کاربردهای بخار با توجه به شرایط فشار و نصب انتخاب می‌شود؛ و تله ترموستاتیکی زمانی اهمیت بیشتری پیدا می‌کند که رفتار دمایی کندانس و نیاز به تخلیه هوای غیرقابل‌تراکم در انتخاب مؤثر باشد.

در مقایسه فنی باید حداقل چهار پارامتر را کنار هم دید: ظرفیت تخلیه کندانس، اختلاف فشار، فشار برگشتی و شرایط فرآیند. برای مثال، افزایش فشار پایین‌دست باعث کاهش اختلاف فشار روی تله می‌شود و می‌تواند ظرفیت تخلیه آن را کاهش دهد. بنابراین مقایسه دو تله فقط بر اساس سایز اتصال یا فشار اسمی، تصویر کاملی از عملکرد آن‌ها ارائه نمی‌کند.

راهنمای انتخاب تله بخار مناسب

برای انتخاب تله بخار، ابتدا باید مشخص شود تجهیز دقیقاً چه چیزی را تخلیه می‌کند و شرایط کاری آن چیست. فشار بخار ورودی، فشار پایین‌دست یا Back Pressure، دمای کاری، مقدار کندانس در حالت عادی و راه‌اندازی، نوع مصرف‌کننده بخار و وضعیت لوله‌کشی از اطلاعات اصلی انتخاب هستند. اختلاف فشار واقعی روی تله از تفاوت فشار ورودی و فشار برگشتی به دست می‌آید و مستقیماً بر ظرفیت تخلیه اثر دارد.

شرایط نصب نیز به اندازه مشخصات خود تله اهمیت دارد. وجود خط برگشت پرفشار، مسیر عمودی، احتمال Water Hammer، آلودگی و ذرات، شرایط خلأ یا کنترل دما می‌تواند انتخاب را تغییر دهد. همچنین در برخی تجهیزات کنترل‌شونده، ممکن است اختلاف فشار برای تخلیه طبیعی کندانس کافی نباشد و راهکارهایی مانند Pump-Trap مورد نیاز شود. بنابراین بهترین روش، انتخاب مدل بر اساس داده‌های واقعی فرآیند و سپس بررسی ظرفیت آن در کاتالوگ سازنده است.

چه اطلاعاتی برای انتخاب و استعلام تله بخار لازم است؟

برای دریافت استعلام دقیق، ارسال نام تجهیز به‌تنهایی معمولاً کافی نیست. حداقل بهتر است فشار بخار ورودی، فشار یا شرایط خط برگشت کندانس، دمای کاری، ظرفیت تقریبی کندانس، سایز و نوع اتصال، نوع تجهیز مصرف‌کننده و کاربرد تله مشخص شود. اگر اطلاعاتی مانند برند یا مدل قبلی، P&ID، دیتاشیت یا عکس پلاک تجهیز موجود است، ارسال آن می‌تواند فرآیند بررسی را دقیق‌تر کند.

همچنین مشخص کردن اینکه تله روی خط اصلی بخار، مبدل حرارتی، ژاکت، خشک‌کن، اتوکلاو یا تجهیز دیگری نصب می‌شود اهمیت دارد؛ زیرا شرایط تشکیل و تخلیه کندانس در کاربردهای مختلف یکسان نیست. منابع فنی انتخاب تله نیز بر بررسی هم‌زمان فشار، بار کندانس، هواگیری و شرایط طراحی سیستم تأکید دارند.

قیمت تله بخار به چه عواملی بستگی دارد؟

قیمت تله بخار به یک عامل محدود نیست و به مشخصات فنی و ساختاری تجهیز وابسته است. نوع مکانیزم، سایز اتصال، محدوده فشار و دمای کاری، جنس بدنه و اجزای داخلی، ظرفیت تخلیه، نوع اتصال و مشخصات طراحی می‌توانند روی قیمت نهایی اثر بگذارند. همچنین تفاوت میان مدل‌های یک خانواده ممکن است ناشی از محدوده فشار یا ظرفیت متفاوت باشد؛ بنابراین مقایسه قیمت بدون مقایسه مشخصات فنی می‌تواند گمراه‌کننده باشد.

برای استعلام قیمت تراپ بخار یا قیمت استیم تراپ بهتر است مشخصات کامل فرآیند همراه درخواست ارسال شود. به این ترتیب، قیمت یک مدل صرفاً به‌عنوان عدد مقایسه نمی‌شود و می‌توان مناسب بودن همان مدل برای فشار، دما و بار کندانس موردنظر را نیز بررسی کرد.

نکات مهم قبل از خرید تله بخار

قبل از خرید تله بخار، فقط سایز اتصال یا قیمت را ملاک قرار ندهید. برای انتخاب صحیح، این موارد را بررسی کنید:

• فشار ورودی بخار: حداکثر و فشار کاری واقعی سیستم را مشخص کنید.
• فشار برگشتی: فشار خط برگشت کندانس روی اختلاف فشار و ظرفیت تخلیه تله اثر می‌گذارد.
• ظرفیت تخلیه کندانس: تله باید توان تخلیه بار کندانس در شرایط عادی و در صورت امکان، هنگام راه‌اندازی را داشته باشد.
• نوع کاربرد: مشخص کنید تله برای خط اصلی بخار، مبدل حرارتی، ژاکت، خشک‌کن یا تجهیز دیگری استفاده می‌شود.
• دمای کاری: محدوده دمای فرآیند باید با مشخصات مدل انتخابی سازگار باشد.
• سایز و نوع اتصال: رزوه‌ای، فلنجی یا سایر انواع اتصال را مطابق لوله‌کشی انتخاب کنید.
• شرایط نصب: جهت نصب، فضای سرویس، مسیر تخلیه و وضعیت لوله برگشت را در نظر بگیرید.
• وجود ذرات و آلودگی: در سیستم‌های مستعد آلودگی، استفاده از تجهیزات جانبی مناسب مانند صافی می‌تواند اهمیت داشته باشد.
• مشخصات فنی سازنده: قبل از سفارش، فشار، دما، ظرفیت و جنس قطعات مدل را از کاتالوگ یا دیتاشیت بررسی کنید.
• قیمت: قیمت تله بخار را در کنار مشخصات فنی، کیفیت ساخت، قابلیت سرویس و شرایط تأمین مقایسه کنید.

برای استعلام قیمت استیم تراپ بهتر است اطلاعات فنی خط و کاربرد موردنظر را نیز همراه درخواست ارسال کنید تا انتخاب مدل صرفاً بر اساس سایز یا قیمت انجام نشود.
