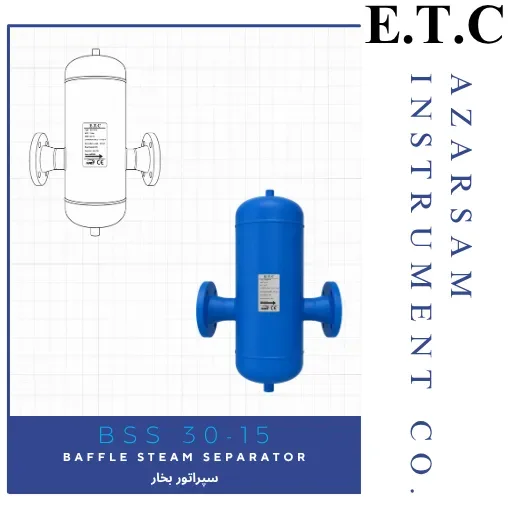

سپراتور بخار | Baffle Steam Separator BSS 30-15

معرفی سپراتور بخار Baffle Steam Separator BSS 30-15

• سپراتور بخار چیست ؟
  سپراتور بخار (Steam Separator) که گاهی با نام رطوبت‌گیر بخار (Moisture Separator) نیز شناخته می‌شود، یک مخزن تحت فشار است که در مسیر خطوط لوله بخار نصب می‌گردد.
  وظیفه اصلی این دستگاه، جداسازی مکانیکی قطرات آب معلق در بخارِ به اصطلاح «مرطوب» است، پیش از آنکه بخار به تجهیزات مصرف‌کننده مانند توربین‌ها، مبدل‌های حرارتی یا سایر فرآیندها برسد.
  سپراتور بخار از نوع بافل (Baffle Type Steam Separator) یکی از رایج‌ترین و ساده‌ترین انواع سپراتورهاست که با استفاده از صفحات بافل (baffle plates) داخلی، عمل جداسازی را انجام می‌دهد.



• وظیفه سپراتور بخار چیست؟
  بخار تولیدی در دیگ‌های بخار، ذاتاً تا حدودی مرطوب است و معمولاً دارای درجه خلوص (dryness fraction) بین ۹۵ تا ۹۸ درصد می‌باشد. علاوه بر این، در حین انتقال بخار در خطوط لوله، به دلیل افت حرارت، بخشی از بخار به قطرات آب تبدیل می‌شود. وجود این قطرات آب در جریان بخار مشکلات متعددی ایجاد می‌کند از جمله:

1. 1. کاهش بازده انتقال حرارت تا بیش از ۱۴ درصد
   2. فرسایش و خوردگی شیرآلات، اتصالات و پره‌های توربین
   3. ایجاد ضربه قوچ (Water Hammer) در خطوط لوله
   4. عملکرد نامناسب شیرهای کنترل و دبی‌سنج‌ها
   5. کاهش کیفیت محصول نهایی در فرآیندهای حرارتی

سپراتور بخار بافل با جداسازی این قطرات آب، بخار خشک با کیفیت بالا (با درجه خلوص نزدیک به ۹۸ درصد یا بیشتر) را به تجهیزات downstream تحویل می‌دهد.



• مهمترین ویژگی‌های سپراتور بخار
  ساختار ساده و بدون قطعه متحرک: سپراتور بافل فاقد هرگونه قطعه متحرک است و از یک یا چند صفحه بافل داخلی تشکیل شده است. این ویژگی باعث افزایش قابلیت اطمینان و کاهش نیاز به تعمیرات می‌شود.

تغییر جهت جریان بخار: صفحات بافل باعث می‌شوند جریان بخار چندین بار تغییر جهت دهد (معمولاً ۹۰ درجه یا ۱۸۰ درجه). قطرات آب که حدود ۱۵۰۰ برابر چگال‌تر از بخار هستند，نمی‌توانند این تغییرات ناگهانی جهت را دنبال کنند و در اثر نیروی اینرسی به صفحات بافل برخورد کرده، روی آن‌ها جمع شده و به پایین دستگاه هدایت می‌شوند.

بازده جداسازی مناسب: با طراحی صحیح و رعایت سرعت ورودی بخار (بین ۱۵ تا ۲۵ متر بر ثانیه)، این سپراتورها می‌توانند بازده جداسازی بالایی داشته باشند.

افت فشار پایین: در مقایسه با برخی انواع دیگر سپراتورها (مانند نوع سانتریفیوژ)، سپراتورهای بافل معمولاً افت فشار کمتری ایجاد می‌کنند.

قابلیت استفاده در طیف وسیعی از دما و فشار: این سپراتورها در فشارهای مختلف از بخار گرمایشی کم‌فشار (psi ۵-۱۵) تا بخار فرآیندی با فشار بالا (psi ۱۵۰-۶۰۰) قابل استفاده هستند.

ساختار مستحکم و مقاوم: بدنه این سپراتورها معمولاً از فولاد کربنی carbon steel ساخته می‌شود که برای سرویس بخار و میعانات طراحی شده است.



مشخصات فنی سپراتور بخار

ابعاد و اوزان(میلیمتر و کیلوگرم):

Size	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
سایز	IN	½”	¾”	1”	1 ¼”	1 ½”	2”	2 ½”	3”	4”	5”	6”	8”	10”
طول(L)	Length Flanged	245	255	260	280	320	320	420	490	575	660	710	860	950
طول(L1)	Length Threaded	170	175	190	220	225	260	–	–	–	–	–	–	–
قطر(M)	Diameter	–	–	–	–	–	–	300	350	400	455	505	625	730
ارتفاع(H)	Height	475	475	475	485	525	585	690	790	850	915	1000	1270	1650
ارتفاع(H1)	Height	190	190	190	195	205	225	260	300	325	355	390	480	615
قطرفلنج(C)	Thickness	مطابق استاندارد درخواستی مشتری						According to Standard
قطر(D)	Diameter	114	114	114	141	141	168	219	273	323	355	406	508	610
وزن تقریبی	Weight Approx.	14	15	15	20	27	30	38	58	83	118	154	292	440
قطر(G1)	Vent Diameter	1/2″						3/4″			1″
قطر(G2)	Drain Diameter	1″						1 1/4″			2″
قطر(G3)	Guide Hole Diameter	–						10			12		14
طول(A)	Guide Length	–						40			50		60

جدول فشار و دما:

600#	300#	150#	PN40	PN25	PN16	Flange Standard
40	25	16	40	25	16	Design Pressure (bar g)
60	38	24	60	38	24	Test Pressure (bar g)
260	260	260	260	260	260	MOT (°C)

جدول قطعات ومتریال :

نام قطعه	Material	Part Name	نام قطعه	Material	Part Name
لوله اتصال	CS	Connection pipe	اتصال هواگیری	CS	Vent
فلنج اتصال	CS	Flange	کپ	CS	Cap
صفحه رطوبت گیر	SS 304	Dehydrated Screen	گاید نگهدارنده	CS	Guide holder
محل تخلیه	CS	Drain	بدنه	CS	Body



کاربردهای سپراتور بخار Baffle Steam Separator  در صنایع مختلف

• صنایع غذایی و آشامیدنی

در صنایع غذایی، تأمین بخار خشک با کیفیت بالا برای فرآیندهای پخت، پاستوریزاسیون، استریلیزاسیون و تولید نوشیدنی‌ها حیاتی است. بخار مرطوب می‌تواند کیفیت محصول نهایی را تحت تأثیر قرار داده و باعث ایجاد مشکلات بهداشتی شود. سپراتورهای بافل دار بلافاصله قبل از تجهیزات مصرف‌کننده بخار نصب می‌شوند تا خشکی بخار را تضمین کنند. کاربردهای خاص شامل:

پخت و پز صنعتی: در دیگ‌های پخت بزرگ، اتوکلاوها و بخارپزهای صنعتی

صنایع لبنی: در فرآیندهای پاستوریزاسیون شیر و تولید محصولات لبنی

تولید نوشیدنی: در خطوط تولید آب تصفیه شده و نوشیدنی‌های غیرالکلی

کنسروسازی: در اتاقک‌های تقطیر و فرآیندهای استریلیزاسیون

•  صنایع داروسازی و بیمارستانی

در صنایع داروسازی و بیمارستان‌ها، بخار با خلوص بالا برای استریلیزاسیون تجهیزات پزشکی، اتوکلاوها و دستگاه‌های ضدعفونی‌کننده ضروری است. وجود رطوبت در بخار می‌تواند:

فرآیند استریلیزاسیون را با اختلال مواجه کند

باعث رشد میکروارگانیسم‌ها در خطوط بخار شود

کیفیت محصولات دارویی را تحت تأثیر قرار دهد

سپراتورهای بافل دار با جنس استیل ضدزنگ (۳۱۶L) برای این کاربردها بسیار مناسب هستند.

• صنایع کاغذسازی و ورق‌سازی

در صنایع کاغذسازی، سپراتورهای بخار بر روی خطوط بخار دستگاه‌های کاغذسازی و ورق‌سازی نصب می‌شوند تا قطرات آب را از بخار جدا کنند. بخار خشک در این صنعت برای:

خشک‌کردن کاغذ در سیلندرهای خشک‌کن

گرمایش مورد نیاز در فرآیند تولید

افزایش کیفیت و استحکام محصول نهایی

• صنایع نفت، گاز و پتروشیمی

در صنایع نفت و گاز، بخار به عنوان منبع انرژی حرارتی در فرآیندهای پالایش، استخراج و تولید انرژی استفاده می‌شود. سپراتورهای بافل دار در این صنایع برای:

تأمین بخار خشک برای توربین‌های بخار

فرآیندهای حرارتی و کاتالیستی

سیستم‌های اجکتور بخار

جلوگیری از خوردگی و فرسایش تجهیزات ناشی از قطرات آب با سرعت بالا



• سیستم‌های گرمایش و تهویه مطبوع (HVAC)

رطوبت‌زنی هوای ورودی در سیستم‌های تهویه

گرمایش فضاهای صنعتی

تأمین بخار خشک برای چیلرهای جذبی

نقش مهمی در افزایش بازده سیستم و کاهش مصرف انرژی ایفا می‌کنند.

• سیستم‌های هوای فشرده

کاربرد سپراتورهای بافل دار محدود به بخار نیست و در سیستم‌های هوای فشرده نیز استفاده می‌شوند. وقتی دمای هوای فشرده پایین‌تر از نقطه شبنم می‌رود، میعانات تشکیل می‌شوند که می‌توانند به تجهیزات آسیب برسانند. کاربردها شامل:

سیستم‌های دمش هوای فشرده

تفنگ‌های اسپری صنعتی

خطوط گازهای صنعتی



• سایر صنایع

صنایع نساجی: تأمین بخار خشک برای فرآیندهای رنگرزی و تکمیل پارچه

صنایع لاستیک: ولکانیزاسیون لاستیک

اتوکلاوهای صنعتی: استریلیزاسیون و فرآیندهای حرارتی

سیستم‌های اتمایزاسیون: پاشش و افشانه‌سازی

فرآیندهای پخت گوشت: پخت و فرآوری محصولات گوشتی



نحوه عملکرد سپراتور بخار

در سپراتور تیپ BSS 30-15  بخار یا سایر گازها به همراه میعانات مربوطه وارد محفظه سپراتور شده و میعانات در داخل سپراتور جدا شده و به سمت پایین هدایت می شود و گاز به سمت خروجی ادامه مسیر می دهد و در صورتی که بخار باشد، بخار حاوی رطوبت به صفحه های موجود در داخل آن برخورد کرده و کندانس حاصل از آن از انتهای سپراتور به سمت لوله های خروجی و در نهایت مخزن کندانس هدایت می شود و سپس بخار خشک از طریق مسیر خروجی سپراتور ، به مسیر خود ادامه داده و به سمت مصرف کننده هدایت می شود.

نحوه نصب سپراتور بخار

سپراتور روی خطوط فقط به صورت افقی و با رعایت جهت فلش ، ورودی و خروجی قابل نصب می باشد . فقط توجه داشته باشید در هنگام نصب قسمت ونت به سمت بالا و قسمت درین به سمت پایین باید قرار گیرد.

در شکل ذیل مدار سپراتور به صورت شماتیک ترسیم شده است.



 راهنمای انتخاب صحیح سپراتور بخار

انتخاب صحیح سپراتور بخار (Steam Separator) نقش مهمی در افزایش کیفیت بخار، کاهش رطوبت و محافظت از تجهیزات بخار دارد. در میان انواع سپراتورها، Baffle Steam Separator با استفاده از تغییر مسیر جریان و نیروی اینرسی، قطرات آب و کندانس همراه بخار را از جریان اصلی جدا می‌کند.

برای انتخاب سپراتور بخار مناسب، ابتدا باید پارامترهایی مانند ظرفیت جریان بخار، فشار و دمای کاری، سایز خط، جنس بدنه، نوع اتصال و میزان جداسازی مورد نیاز بررسی شود. همچنین ظرفیت سپراتور باید متناسب با دبی واقعی بخار انتخاب شود تا ضمن دستیابی به جداسازی مناسب، افت فشار در خط به حداقل برسد.

در انتخاب Baffle Steam Separator توجه به شرایط کاری سیستم و مشخصات فنی تجهیز اهمیت ویژه‌ای دارد. انتخاب صحیح سایز و مدل سپراتور می‌تواند از ورود قطرات کندانس به تجهیزات پایین‌دست جلوگیری کرده و عملکرد تجهیزاتی مانند شیرهای کنترل، مبدل‌های حرارتی، توربین‌ها و تجهیزات فرآیندی را بهبود دهد.

در نهایت، برای دستیابی به بهترین عملکرد، علاوه بر انتخاب مناسب سپراتور، نحوه نصب، جهت جریان، محل قرارگیری و سیستم تخلیه کندانس نیز باید مطابق الزامات طراحی خط بخار در نظر گرفته شود.

و در نهایت در سیستمهایی که نیاز به بخار جهت مصارف خوراکی دارد و اصطلاحا به بخار تمیز نیاز هست از متریال مناسب آن استفاده شود .



مزیت‌های سپراتور بخار بافل دار Baffle Steam Separator

سپراتور بخار بافل دار یا جداکننده بخار از نوع صفحه‌ای، یکی از پرکاربردترین تجهیزات جداسازی رطوبت از بخار در صنایع مختلف است. این دستگاه با استفاده از صفحات بافل (Baffle Plates)، مسیر جریان بخار را چندین بار تغییر می‌دهد تا قطرات آب سنگین‌تر از جریان جدا شوند. در ادامه به بررسی جامع مزیت‌های این نوع سپراتور می‌پردازیم.



• راندمان جداسازی بالا در گستره وسیع دبی جریان

یکی از مهم‌ترین مزیت‌های سپراتور بافل دار، حفظ راندمان جداسازی در دبی‌های مختلف جریان است. برخلاف سپراتورهای سانتریفیوژ (گردابی) که راندمان آنها به شدت به سرعت جریان وابسته است و فقط در سرعت‌های زیر ۱۳ متر بر ثانیه به راندمان ۹۸٪ می‌رسند، سپراتورهای بافل دار عملکرد خود را در نوسانات بار حفظ می‌کنند.

راندمان جداسازی این نوع سپراتورها بسته به طراحی و شرایط عملیاتی، بین ۹۰ تا ۹۹٫۹ درصد متغیر است. برخی از مدل‌های پیشرفته حتی قادر به جداسازی ذرات تا ابعاد ۱۰ میکرون هستند. این ویژگی، سپراتور بافل دار را برای کارخانه‌هایی با نوسان مصرف بخار، گزینه‌ای ایده‌آل می‌سازد.



• افت فشار بسیار پایین (Low Pressure Drop)

سپراتورهای بافل دار به دلیل طراحی بدنه با سطوح جریان بزرگ، افت فشار بسیار کمی ایجاد می‌کنند. مقدار افت فشار در این نوع سپراتورها معمولاً حدود ۰٫۰۰۲ مگاپاسکال (۰٫۲۹ psig) است که در مقایسه با سپراتورهای سانتریفیوژ که افت فشار آنها تا ۴۰ تا ۵۰ درصد بیشتر است، مزیت قابل توجهی محسوب می‌شود.



•  بدون قطعات متحرک و نیاز به نگهداری بسیار کم

سپراتور بافل دار فاقد هرگونه قطعه متحرک است و این ویژگی مزیت‌های متعددی به همراه دارد:

عدم نیاز به تعمیرات دوره‌ای و کاهش چشمگیر هزینه‌های نگهداری

افزایش طول عمر مفید تجهیزات (تا ۲۰ سال و بیشتر)

کاهش زمان توقف تولید (Downtime) برای سرویس و تعمیرات

قابلیت اطمینان بالا در شرایط عملیاتی سخت



• ساختار مستحکم و مقاوم در برابر سایش و خوردگی

بدنه و بافل‌های این سپراتورها از موادی مانند چدن داکتیل، فولاد کربنی و استیل ضدزنگ (۳۰۴L و ۳۱۶L) ساخته می‌شوند که مقاومت بالایی در برابر سایش و خوردگی دارند. این ویژگی باعث می‌شود سپراتور بافل دار برای استفاده در بخار با رطوبت بالا (خشکی کمتر از ۸۰٪) نیز مناسب باشد، در حالی که سپراتورهای سانتریفیوژ برای چنین شرایطی توصیه نمی‌شوند.

• طراحی جمع‌وجور و نصب آسان

سپراتورهای بافل دار طراحی کوچکی دارند و حالت افقی قابل نصب هستند. این ویژگی مزیت‌های زیر را به همراه دارد:

اشغال فضای کم در موتورخانه و خطوط لوله

نصب آسان و سریع بر روی خطوط لوله موجود

انعطاف‌پذیری بالا در طراحی سیستم‌های بخار



• کاهش مشکلات ناشی از بخار مرطوب Wet Steam

استفاده از سپراتور بافل دار به طور مستقیم به کاهش مشکلات زیر کمک می‌کند :



مشکل	تاثیر سپراتور بخار
ضربه قوچ (Water Hammer)	حذف قطرات آب و جلوگیری از برخورد آنها به دیواره لوله‌ها
فرسایش (Erosion)	کاهش سایش شیرآلات، اتصالات و تجهیزات پایین‌دست
خوردگی (Corrosion)	کاهش خوردگی ناشی از ناخالصی‌های موجود در قطرات آب
رسوب‌گذاری (Scaling)	جلوگیری از رسوب املاح بر روی سطوح انتقال حرارت
کاهش انتقال حرارت	افزایش راندمان حرارتی با تأمین بخار خشک‌تر



• افزایش طول عمر تجهیزات پایین‌دست

با حذف رطوبت از جریان بخار، عمر مفید شیرآلات، تله‌های بخار، مبدل‌های حرارتی، توربین‌ها و سایر تجهیزات مصرف‌کننده به طور قابل توجهی افزایش می‌یابد. این موضوع به ویژه در صنایعی که تجهیزات گران‌قیمتی مانند توربین‌های بخار دارند، از اهمیت بالایی برخوردار است.



FAQ سوالات متداول سپراتور بخار

1. سپراتور بخار بافل دار چیست و چه وظیفه‌ای دارد؟
   سپراتور بخار بافل دار یا جداکننده بخار از نوع صفحه‌ای، یک تجهیز مکانیکی است که برای جداسازی قطرات آب معلق (میعانات) از جریان بخار طراحی شده است. این دستگاه با استفاده از صفحات بافل (Baffle Plates)، مسیر جریان بخار را چندین بار تغییر می‌دهد تا قطرات آب سنگین‌تر از جریان جدا شده و در جمع شوند. وظیفه اصلی آن افزایش ضریب خشکی بخار و تأمین بخاری با کیفیت بالا برای تجهیزات مصرف‌کننده است. بخار تولید شده در دیگ‌های بخار پوسته‌ای معمولاً دارای درجه خشکی بین ۹۵ تا ۹۸ درصد است و سپراتور این رطوبت باقیمانده را حذف می‌کند.
2. چرا استفاده از سپراتور بخار در سیستم‌های صنعتی ضروری است؟
   وجود رطوبت در بخار می‌تواند مشکلات جدی زیر را ایجاد کند:
   کاهش راندمان انتقال حرارت: آب یک مانع بسیار مؤثر در برابر انتقال حرارت است
   فرسایش (Erosion): قطرات آب با سرعت بالا، نشیمنگاه شیرآلات و اتصالات را سایش می‌دهند
   خوردگی (Corrosion): افزایش خوردگی ناشی از ناخالصی‌های موجود در قطرات آب
   رسوب‌گذاری (Scaling): رسوب املاح بر روی سطوح انتقال حرارت و لوله‌ها
   ضربه قوچ (Water Hammer): برخورد قطرات آب با سرعت بالا به دیواره لوله‌ها
   عملکرد نامنظم شیرآلات کنترل و فلومترها
   سپراتور بخار با حذف این قطرات آب، از تجهیزات در برابر خوردگی محافظت کرده و راندمان سیستم را افزایش می‌دهد.
3. اصول عملکرد سپراتور بافل دار چگونه است؟
   در سپراتور بافل دار، جریان بخار مرطوب وارد محفظه شده و به تعدادی صفحه بافل برخورد می‌کند. این صفحات باعث می‌شوند جریان بخار چندین بار تغییر جهت دهد. قطرات آب که دارای جرم و اینرسی بیشتری هستند، نمی‌توانند به سرعت تغییر جهت دهند و به صفحات بافل برخورد می‌کنند. این قطرات سپس به هم چسبیده و بزرگ‌تر می‌شوند و در نهایت تحت تأثیر نیروی گرانش به کف سپراتور سقوط می‌کنند. میعانات جمع‌شده از طریق خروجی زهکش و با کمک یک تله بخار (Steam Trap) از سیستم خارج می‌شوند.
4. نحوه نصب صحیح سپراتور بخار بافل دار چگونه است؟
   برای نصب صحیح سپراتور بخار بافل دار، نکات زیر باید رعایت شوند:
   سپراتور باید به صورت افقی (Horizontal) بر روی خط لوله نصب شود
   جهت جریان بخار باید با پیکان حک‌شده روی بدنه سپراتور مطابقت داشته باشد
   خروجی زهکش (Drain Line) باید به سمت پایین قرار گیرد
   یک تله بخار مناسب باید به خروجی زهکش متصل شود
   در سیستم‌های بخار که امکان حضور هوا وجود دارد، یک دریچه هواگیری (Air Vent) باید به اتصال مربوطه متصل شود
   سپراتور باید تا حد امکان نزدیک به تجهیزات مصرف‌کننده بخار نصب شود
   استفاده از عایق حرارتی (Lagging) روی بدنه سپراتور، راندمان آن را افزایش می‌دهد
5. راندمان جداسازی سپراتور بافل دار چقدر است؟
   سپراتورهای بافل دار قادر به جداسازی تا ۹۹٪ از رطوبت موجود در جریان بخار هستند. یکی از مهم‌ترین مزیت‌های این نوع سپراتور، حفظ راندمان بالا در دبی‌های مختلف جریان است. برخلاف سپراتورهای سانتریفیوژ که راندمان آنها به شدت به سرعت جریان وابسته است، سپراتورهای بافل دار عملکرد خود را در نوسانات بار حفظ می‌کنند. برخی از مدل‌های پیشرفته حتی قادر به جداسازی ذرات تا ابعاد ۱۰ میکرون هستند.
