CV در کنترل ولو چیست و چگونه محاسبه می شود؟
ضریب جریان CV در کنترل ولو چیست؟ جریان شیر کنترلی یا همان CV، یک مقدار عددی است که ظرفیت و توان جریان یک شیر را محاسبه می کند. این عدد نشان دهنده یک سیال است که می تواند از طریق شیر بدون مشکل عبور کند؛ زمانی که در معرض افت فشار PSI قرار میگیرند. psi معادل است با 1 پود در هر اینچ مربع. ضریب CV با ظرفیت جریان رابطه مستقیم دارد. یعنی هرچقدر که ضریب CV بالاتر باشد؛ سرعت جریان از طریق دریچه بیشتر است.
ضریب جریان شیر یا CV ولو ها چیست؟ ضریب جریان CV به صورت گالن در دقیقه (GPM) در سیستم امپریالیستی و لیتر در دقیقه (LPM) در سیستم متریک بیان می شود. این ضریب یکی از اصلی ترین و مهمترین پارامتر ها در سایزینگ شیر ها می باشد. به زبان ساده، ضریب جریان شیر CV به طراحان و مهندسان در صنایع مختلف کمک می کند تا شیر با اندازه مناسب را انتخاب کنند تا تمامی سیالات مانند مایع، گاز و بخار به راحتی و با فشار مورد نظر بتوانند از شیر تقلیل فشار عبور کنند. فرمول محاسبه CV شیر کنترل ولو یا کنترل جریان CV=Q*√(SG/ΔP) است که در جدول زیر به بررسی هر پارامتر می پردازیم.
| پارامتر | توضیحات |
| Q | نرخ جریان بر حسب گالن بر دقیقه (GPM) |
| SG | وزن دقیق سیال |
| ΔP | افت فشار بر حسب پوند بر اینچ مربع (PSI) |
آخرین مقالات
انواع تله بخار کدامند و هرکدام چه مزایایی دارند؟
آبان 18, 1404
تله بخار چیست و چه نقشی در سیستم های بخار دارد؟
آبان 11, 1404
CV در کنترل ولو چیست و چگونه محاسبه می شود؟
آبان 4, 1404
همین حالا با ما تماس بگیرید یا درخواست خود را ثبت کنید.
کیفیت و رضایت مشتریان، شعار همیشگی ماست!
برای اطلاع از چیستی CV در کنترل ولو و نحوه محاسبه کردن آن به پادکست گوش دهید!
فــهــرســت مــطــالــب
عوامل تاثیر گذار بر CV در کنترل ولو چیست؟
عوامل تاثیرگذار بر CV در کنترل ولو چیست؟ عوامل مختلف و گوناگونی می توانند بر ضریب جریان CV تاثیر بگذارند و آن را تغییر دهند. همانطور که متوجه شدید، ضریب جریان CV نشان دهنده ظرفیت عبور جریان سیال از درون یک ولو است. پارامترهایی که در ضریب جریان CV نقش دارد به شرح زیر است:
- اندازه و شکل شیر: ابعاد فیزیکی و شکل ظاهری شیر فشار شکن بخار تاثیر بسزایی در ظرفیت جریان دارد. در نتیجه ولو های بزرگتر با مسیر های بازتر و پهن تر، ضریب جریان CV بالاتری دارند. چرا که امکان نرخ جریان بیشتر را فراهم می کنند.
- نوع شیر: انواع شیر های متفاوت مانند شیر های گلوب، شیر های پروانه ای، شیر های توپی و شیر های پلاگ به دلیل طراحی و ویژگی خاصی که دارند، ضریب جریان CV متفاوتی نیز با یکدیگر دارند.
- مواد و تریم: تریم در اصل همان اجزای داخلی شیر نامیده می شود. شایان به ذکر است که مواد استفاده شده در ساخت شیر و اجزای داخلی آن، CV یا ضریب جریان در کنترل ولو را تغییر می دهد. برای مثال سطوح صاف و تریم بهینه، راندمان جریان را بهبود می دهد و باعث افزایش ضریب CV می شود.
- درجه بندی فشار: درجه بندی فشار یک شیر، تعیین کننده توانایی آن برای مقاومت در برابر اختلاف فشار است. این پارامتر ننیز تاثیر بسزایی بر ضریب جریان CV می گذارد.
- دما: دما سیال مورد نظری که قرار است از شیر سوزنی بخار عبور دهیم، چرا که دمای سیال بر ویسکوزیته آن تاثیر می گذارد و در نتیجه ضریب جریان CV را هم تغییر می دهد.
- مشخصات جریان: مشخصات جریان سیال از دیگر پارامتر هایی است که بر ضریب جریان CV تاثیر می گذارد. مشخصات جریان یعنی آرام بودن جریان یا متلاطم بودن آن.
برای عملکرد بهینه سیستم خود و دیدن سطح سیال، بر روی خرید سطح سنج مغناطیسی کلیک کنید!
متغیر های ضریب جریان شیر (CV) چیست؟
همانطور که متوجه شدید cv در کنترل ولو چیست، فرمول ضریب جریان CV به شکل روبرو است: Cv=Q*√(SG/ΔP)
در ادامه قصد داریم هر یک از این متغیر ها را به طور کامل برای شما شرح دهیم. چرا که هنگام محاسبه ضریب جریان شیر CV، باید جنبه های خاصی را درباره سیال مانند شیر و مقدار سیالی که از شیر عبور می کنند بدانیم. متغیر های ضریب جریان CV به شرح زیر است:
وزن مخصوص
وزن مخصوص منظور همان وزن دقیق سیال است. که با نماد SG مطرح می شود. وزن مخصوص (SG) نسبت وزن سیال، به وزن آب در 62 درجه فارنهایت است. ملموس ترین مثال برای این متغیر، همان آب است. چرا که آب دارای وزن مخصوص 1.00 است. در نهایت باید گفت که سیال متراکم تر نسبت بیشتری دارد، در حالی که سیال با چگالی کمتر، نسبت کمتری دارد.
برای مثال، وزن روغن هیدرولیک 0.8 گرم در میلی لیتر است و همانطور که در بالا اشاره کردیم، آب 1 گرم در میلی لیتر وزن دارد. در نتیجه وقتی که روغن هیدرولیک دارای وزن 0.8 گرم است، به این منظور است که بسیار کمتر از آب است. اگر بتوان وزن هر مایع و سیالی را بر حسب گرم/میلی لیتر پیدا کنید، به راحتی می توانید وزن نهایی مخصوص سیال را نیز محاسبه کنید.
نرخ جریان
نرخ جریان با نماد Q نشان داده می شود و شان دهنده این است که چه مقدار سیال در یک بازه زمانی مشخص، از شیر عبور می کند. به طور معمول این مقدار با GPM نشان داده می شود. برای محاسبه جریان باید 2 پارامتر را در اختیار داشته باشیم. آ 2 پارامتر عبارتد از حجم (V) و زمان (T) که برای محاسبه نرخ جریان ضروری است.
مهندسان برای پیدا کردن حجم (V)، Q را بر T تقسیم می کنند. به عنوان مثال فرض کنید که 100 گالن آب داریم و 15 دقیقه طول می کشد تا از شیر عبور کند. در نتیجه سرعت جریان برابر است با 6.66 GPM که T بر حسب ثانیه محاسبه می شود.
افت فشار
افت فشار با نماد P نشان داده می شود که پیچیده ترین متغیر برای محاسبه محسوب می شود. به همین دلیل به شما توصیه می شود که برای محاسبه افت فشار (P) از نمودار ها برای تعیین افت فشار انواع خاصی از لوله ها استفاده کنید. در صورتی که از نمودار ها استفاده نمی کنید، باید متغیر های زیادی را در اختیار داشته باشیم. این متغیر ها عبارتند از ضریب اصطکاک لوله، طول لوله، قطر لوله، چگالی سیال و سرعت جریان. در نتیجه بهتر است که از یک نمودار برای محاسبه افت فشار استفاده کنیم تا با مشکل کمتری روبرو شویم.
برای مثال، لوله های فولادی با قطر و طول های متفاوت وجود دارند که جعبه ابزار مهندسی یک نمودار مفید محسوب می شود. همچنین می توان از ای نمودار برای لوله های دیگر با جنس های متفاوت مثل مس و پی وی سی (PVC) استفاده کرد. هنگام استفاده از این نمودار ها تنها کافیست نوع لوله، قطر داخلی و میزان دبی خود را بدانید و دیگر نیازی به محاسبه آن همه از مقادیر بالا که به آن اشاره شد نیست.

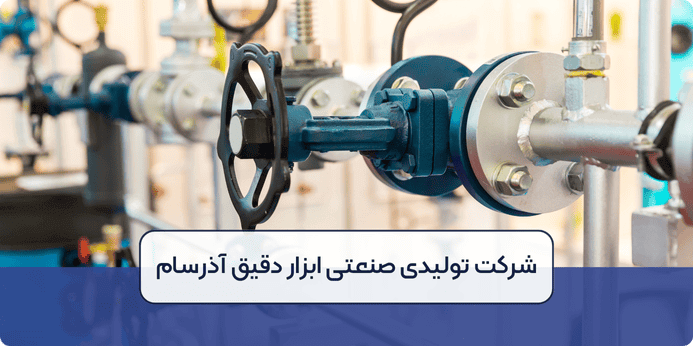

چرا ضریب جریان CV در انتخاب شیر مهم است؟
اهمیت محاسبه “cv در کنترل ولو چیست”؟ انتخاب شیر با ضریب جریان CV نامناسب، می تواند منجر به محدودیت جریان شود. محدودیت جریان باعث افت فشار و ناکارآمدی سیستم می شود و باعث سلب عملکرد بهینه آن می شود. همچنین انتخاب شیر با ضریب جریان CV بالا، باعث افزایش مصرف انرژی و آسیب به قطعات شیر می شود. در نتیجه مقدار CV مناسب بر اساس دبی، افت فشار و ویژگی های سیال مورد نظر تعین می شود.
در طراحی خط لوله ها، از پارامتر های ضریب جریان CV، برای محاسبه افت فشار شیر و محاسبه نرخ جریان مورد استفاده قرار می گیرد. مهندسان با تجربه در صنایع مختلف، از مقادیر CV برای بهینه سازی سیستم و اطمینان از اندازه مناسب برای شیر ها استفاده می کنند. شرکت های تولید کننده شیر، معمولا ضریب جریان CV را ارائه می دهند تا دیگر مهندسان در طول فرایند های صنعتی به آنها مراجعه کنند و دیگر وقت خود را بابت محاسبه CV از دست ندهند.

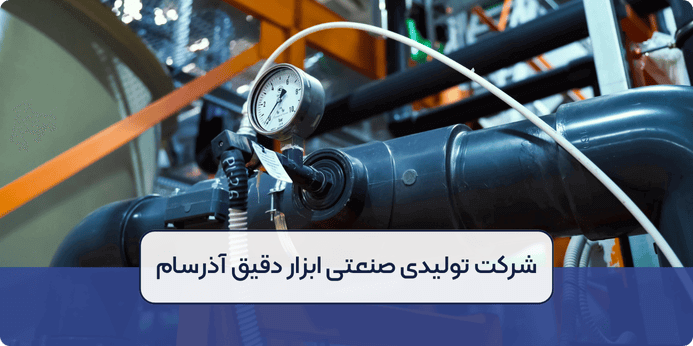

اهمیت فشار دیفرانسیل و اندازه شیر
فشار دیفرانسیل در اصل همان تفاوت بین فشار ورودی و خروجی شیر است. این عامل از اصلی ترین و مهمترین عوامل در اندازه گیری CV شیر و محاسبه ظرفیت جریان است. مهندسان در صنایع مختلف با اندازه گیری اختلاف فشار ورودی و خروجی، می توانند اندازه شیر و ظرفیت جریان را به راحتی محاسبه کنند. این امر به آنها کمک می کند تا سیستم های خود را به بهترین شکل ممکن، بهینه کنند و از بروز مشکلات احتمالی جلوگیری کنند. با محاسبه فشار سیال، مهندسان می توانند کار های زیر را انجام دهند:
- اندازه گیری دقیق شیر برای افت فشار و نرخ جریان
- جلوگیری از خفه شدن جریان یا ظرفیت جریان ناکافی
- بهینه سازی عملکرد شیر در صنایع مختلف
تاثیر سایزینگ درست و غلط شیر کنترل
سایزینگ کنترل ولو چیست؟ اندازه مناسب شیر، برای عملکرد بهینه سیستم یک امر ضروری است و ظرفیت جریان فش بسیار مهمی در تعیین اندازه شیر دارد. ظرفیت جریان، حداکثر مقدار سیالی است که می تواند از یک شیر بدون بروز مشکل عبور کند. همچنین به واسطه محاسبه ضریب جریان CV کنترل ولو، افت فشار و چگالی سیال تعیین می شود. در نتیجه مهندسان باید برای داشتن نرخ جریان و افت فشار معین، اندازه صحیح شیر را به درستی انتخاب کنند.
در صورت سایزینگ غلط، ظرفیت جریان محدود می شود و باعث افت فشار در سراسر سیستم می شود. در نتیجه عملکرد سیستم از حالت بهینه خارج می شود و ضعیف می شود. حتی ممکن است در برخی شرایط باعث آسیب رساندن به دیگر قطعات شیر شود. بنابراین انتخاب اندازه شیر مناسب برای عملکرد بهینه سیستم و کارایی درست آن بسیار ضروری است. این امر باعث جلوگیری از مشکلات احتمالی و هزینه های بیهوده می شود.
مزیت های استفاده از CV در کنترل ولو
استفاده از “ضریب جریان CV در کنترل ولو”، مزایا بسیاری دارد که از جمله مهمترین آنها می توان به عملکرد بهینه سیستم و آسیب نرسیدن به دیگر قطعات اشاره کرد. با وجود CV در صنایع مختلف، می توان از پارامتر های تاثیرگذار بر هر ولو مطمئن شد. مزیت های استفاده از جریان CV به شرح زیر است:
- انتخاب دقیق ولو
- بهبود پایداری سیستم کنترل
- بهینه سازی مصرف انرژی
- افزایش عمر مفید تجهیزات
سوالات متداول شما
فرمول محاسبه ضریب جریان CV چیست؟
فرمول محاسبه CV برابر است با Cv=Q*√(SG/ΔP)
چه عواملی ضریب جریان CV را تغییر می دهند؟
شکل شیر، نوع شیر، مواد سازنده و اجزای داخلی، درجه بندی فشار، دما و مشخصات جریان از عوامل تاثیر گذار بر ضریب CV هستند.
برای محاسبه ضریب جریان به چه مقادیری نیاز داریم؟
وزن دقیق سیال، نرخ جریان و میزان افت فشار ورودی و خروجی از مقادیری است که برای محاسبه ضریب جریان CV ضروری است.
