انواع تله بخار کدامند و هرکدام چه مزایایی دارند؟
انواع تله بخار به سه دسته اصلی تقسیم می شوند. این سه دسته شامل مکانیکی، ترمودینامیکی و ترموستاتیک می باشند. تله بخارهای مکانیکی از اختلاف چگالی آّب و بخار استفاده می کنند. در حالی که تله بخارهای ترمودینامیکی به سرعت بالای بخار و تله های ترموستاتیکی، به اختلاف دمای بخار و کندانس وابسته هستند. از مزایا تله بخار می توان به بهینه سازی و افزایش راندمان سیستم به کمک شیر فشار شکن بخار اشاره کرد. هر کدام از این دسته بندی ها، خود به چند زیر مجموعه تقسیم می شوند که در ادامه به بررسی هر کدام از انواع تله بخار به صورت جداگانه خواهیم پرداخت.
آخرین مقالات
انواع تله بخار کدامند و هرکدام چه مزایایی دارند؟
آبان 18, 1404
تله بخار چیست و چه نقشی در سیستم های بخار دارد؟
آبان 11, 1404
CV در کنترل ولو چیست و چگونه محاسبه می شود؟
آبان 4, 1404
همین حالا با ما تماس بگیرید یا درخواست خود را ثبت کنید.
کیفیت و رضایت مشتریان، شعار همیشگی ماست!
برای آشنایی با انواع تله بخار و مزایای آن گوش دهید!
فــهــرســت مــطــالــب

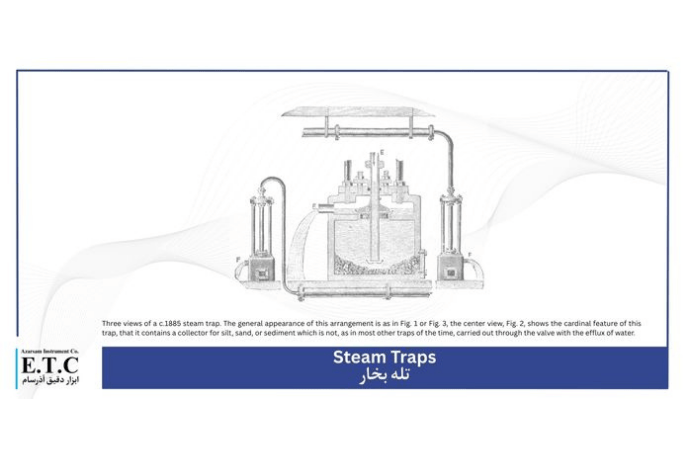

انواع تله بخار
تله بخار در اصل وظیفه خروج کندانس و گاز های اضافه را با کمک شیر تقلیل فشار از لوله دارد. همانطور که دانستید، انواع تله بخار به دسته های متفاوتی تقسیم می شوند که هر کدام زیر مجموعه خود را دارند. در ادامه مقاله به بررسی انواع تله های بخار و زیر مجموعه هر کدام می پردازیم. همچنین در قالب یک جدول زیر مجموعه هر نوع از تله بخار را برای شما مشخص می کنیم.
| تله بخار مکانیکی | تله بخار ترمودینامیکی | تله بخار ترموستاتیکی |
| تله بخار سطل معکوس | تله بخار دیسکی | تله بخار Liquid Expansion |
| تله بخار توپ شناور | تله بخار پیستونی | تله بخار Balanced Pressure |
با کمک سطح سنج مغناطیسی می توانید سطح مخازن خود را مشاهده کنید و از کارکرد صحیح تله بخار مطمئن شوید! برای خرید سطح سنج مغناطیسی کلیک کنید.
تله بخار مکانیکی
تله بخار مکانیکی (steam trap mechanical) بر اساس اختلاف چگالی آب و بخار کار می کند. این مدل از تله بخار ها، دارای شناور هایی هستند که در رابطه با سطح میعانات افزایش و کاهش می یابد. این نوع تله ها معمولا دارای یک اتصال مکانیکی می باشند که باعث باز و بسته شدن شیر کنترلی و خروج کندانس می شود. تله بخار مکانیکی انواع مختلفی دارد. در ادامه بررسی انواع تله بخار مکانیکی می پردازیم. انواع آن عبارتند از:
- تله بخار سطل معکوس
- تله بخار توپ شناور
تله بخار سطل معکوس (مکانیکی)
تله بخار سطل معکوس (Inverted bucket steam trap) یک تله بخار مکانیکی است که در آن اریفیس با کمک یک شیر سوزنی بخار مخروطی یا ساچمه ای بسته می شود. این اهرم یا ساچمه، بر روی یک دستک قرار می گیرد و دستک، با اختلاف دانسیته بین بخار و کندانس بالا و پایین می شود. هنگامی که در مخزن تله بخار کندانس وجود دارد، دستک گفته شده بالا می رود و شیر باز می شود. در نتیجه کندانس به بیرون هدایت می شود.
تله بخار توپ شناور (مکانیکی)
تله بخار توپ شناور از یک مکانیزم ساده و قابل توجه استفاده می کند. این تله بخار در اصل یک توپ شناور است که با سطح کندانس داخل مخزن، به سمت بالا و پایین حرکت می کند. توپ شناور گفته شده به یک شیر وصل شده که هنگام بالا رفتن توپ شناور، برای تخلیه کندانس باز می شود. همچنین هنگام پایین آمدن توپ شناور، شیر بسته می شود تا از خروج بخار جلوگیری کند.
تله بخار ترمودینامیکی
تله بخار ترمودینامیکی، در اصل شیر اتوماتیکی است که در میان نقطه اتصال خطوط بخار و کندانس قرار می گیرد. عملکرد اصلی این تله بخار، جلوگیری از هدر رفت انرژی گرمایی با نگه داشتن بخار در وسیله گرمایشی است. همین امر باعث عبور هوا و کندانس از سیستم می شود. خروج کندانس و هوا، نیازی ضروری برای افزایش راندمان سیستم می باشد. انواع تله بخار ترمودینامیکی عبارتند از:
- تله بخار دیسکی
- تله بخار پیستونی
تله بخار دیسکی (ترمودینامیکی)
یکی دیگر از “انواع تله بخار” مکانیکی، تله بخار دیسکی است. در این نوع از تله بخار ها تنها یک قطعه متحرک وجود دارد. این قطعه یک دیسک کوچک است که بر روی اریفیس های ورودی که در مرکز قرار دارند و اریفیس های خروجی که در راست قرار دارند، قرار می گیرد. هنگامی که مایع به ترپ می رسد، به راحتی دیسک را بلند کرده و وارد محفظه بالا می شود. در نتیجه کندانس از اریفیس خروجی تخلیه می شود.
تله بخار پیستونی (ترمودینامیکی)
تله بخارهای پیستونی از دیگر انواع تله بخار هستند. تله بخارهای پیستونی بر اساس اختلاف چگالی بخار و آب کار می کنند. در تله بخار پیستونی، یک پیستون مخصوص در داخل شیر قرار دارد. این پیستون با بالا آمدن کندانس حرکت می کند و باعث باز شدن شیر می شود. تله بخارهای پیستونی نسب به تله بخار دیسکی ساده تر است و به همین دلیل هزینه نگهداری آن کمتر است.
تله بخار ترموستاتیک
یک تله بخار ترموستاتیک، با استفاده از فشار متعادل کار می کند. این “نوع تله بخار” با استفاده از اختلاف دما کار می کند و طراحی شده تا میعانات را از سیستم های بخار تخلیه کند و همچنین از خروج بخار جلوگیری می کند. تراپ ترموستاتیک از یک عنصر ترموستاتیک و یک شیر برای کنترل جریان استفاده می کند. عنصر ترموستاتیک به دما حساس است و زمانی که دما بالا یا پایین می رود، این عنصر هم منبسط و منقبض می شود و از باعث خروج کندانس از سیستم می شود. تله بخارهای ترموستاتیک به 2 دسته تقسیم می شوند که عبارتند از:
- تله بخار انبساط مایع
- تله بخار توازن فشار
تله بخار انبساط مایع (ترموستاتیکی)
تله بخار انبساط مایع یا همان Liquid Expansion در دسته تله بخارهای ترموستاتیک قرار می گیرد. این نوع تله بخار از یک محفظه تشکیل شده که در وسط این محفظه و روبروی ورودی، بخار لوله آکاردئونی کوچکی وجود دارد که از مایع فراری پر شده است. با ورود بخار، دما مخزن بالا می رود و مایع فرار داخل لوله آکاردئونی تبخیر می شود. در نهایت لوله آکاردئونی منبسط می شود و مسیر ورودی بخار را می بندد.
تله بخار توازن فشار (ترموستاتیکی)
تله بخار توازن فشار (Balanced Pressure) از یک کپسول ترموستاتیک پر شده که با یک مایع خاص از آن استفاده می شود. نقطه جوش مایع مورد نظر، کمی پایین تر از دمای بخار اشباع است. عملکرد این تله بخار بر اساس تعادل فشار بین بخار سیستم و فشار داخل کپسول است. این تله بخار یکی از محبوب ترین انواع تله بخار است که کاربرد زیادی در صنایع مختلف دارد.
نحوه انتخاب تله بخار چطور است؟
با توجه به کاربرد های مختلف تله های بخار و انواع آن، باید گفت که هر کدام برای شرایط محیطی به خصوصی طراحی شده اند. در صورت انتخاب نادرست ممکن است در خروج میعانات از تله خود با مشکل مواجه شوید. به همین دلیل باید اطلاعاتی راجب کاربرد تله بخار خود بدانید. هنگام انتخاب تله باید به چند نکته دقت کرد. این نکات شامل درجه بندی فشار و دما، ظرفیت تخلیه، نوع تله، مواد بدنه و … است. فرایند انتخاب تله بخار را می توان به طور کلی، به چهار مرحله مشخص کرد. این مراحل عبارتند از:
- تعیین الزامات تخلیه تله بخار و نوع تله
- انتخاب تله با توجه به فشار عملیاتی، دما و جهت گیری
- محاسبه الزامات بار کاربردی و ضریب ایمنی توصیه شده
- انتخاب تله بر اساس کمترین هزینه چرخه زندگی (LCC)
سوالات متداول شما
تله بخار ها به چند دسته تقسیم می شوند؟
3 دسته. مکانیکی، ترمودینامیکی و ترموستاتیک که هر کدام چند زیر مجموعه دارد.
چند نوع تله بخار مکانیکی داریم؟
2 نوع، تله بخار سطل معکوس و تله بخار توپ شناور از انواع تله بخار مکانیکی هستند.
تله بخار ترموستاتیک بر چه اساس کار می کند؟
تله بخار های ترموستاتیک بر اساس اختلاف دما کار می کند و باعث خروج میعانات و کندانس می شود.
