لول سوئیچ چیست؟ آشنایی با انواع آن
اگر بخواهیم بگوییم لول سوئیچ چیست باید گفت که سوئیچ سطح یا لول سوئیچ (Level Switch) از جمله ابزاری است که برای اندازه گیری سطح مواردی از قبیل مایعات، پودرها و دانه ها در فرایندهای صنعتی مورد استفاده قرار می گیرد. از آنجا که در همه فرایندهای صنعتی از مخزن استفاده می شود اندازه گیری سطح برای اطلاع از ظرفیت خالی یا پر شده امری مهم و ضروری است. حال که دانستید لول سوئیچ چیست باید گفت که سوئیچ کنترل کننده سطح انواعی دارد. انواع لول سوئیچ عبارتند از:
- لول سوئیچ فلوتری یا شناوری
- لول سوئیچ خازنی
- لول سوئیچ دیاپازونی
- لول سوئیچ ویبره
- لول سوئیچ ماکروویو
- لول سوئیچ مغناطیسی
- لول سوئیچ پره ای یا پدل
- لول سوئیچ ممبرانی یا دیافراگمی
آخرین مقالات
همین حالا با ما تماس بگیرید یا درخواست خود را ثبت کنید.
کیفیت و رضایت مشتریان، شعار همیشگی ماست!
اطلاع از چیستی لول سوئیچ و انواع آن!
فــهــرســت مــطــالــب
تفاوت بین سوئیچ سطح و ترانسمیتر سطح چیست؟
همانطور که می دانید در سیستم های اندازه گیری و کنترل، انتخاب ابزار مناسب برای اندازه گیری سطح سیالات مسئله ای مهم و ضروری است. در این مسیر دو ابزار مهم و پر کاربرد به نام های سوئیچ سطح و ترانسمیتر سطح وجود دارند. با وجود اینکه هدف اصلی هر دو ابزار تشخیص سطح سیال است اما از نظر عملکرد، دقت، نوع خروجی و کاربرد با یکدیگر متفاوت اند. موارد زیر تفاوت های میان این دو ابزار است.
| ترانسمیتر سطح (Level Transmitter) | سوئیچ سطح (Level Switch) | ویژگی |
| ابزاری برای اندازه گیری پیوسته سطح سیال و ارسال مقدار آن به کنترلر است. | ابزاری برای تشخیص رسیدن سطح سیال به یک نقطه مشخص و قطع و وصل کردن یک کلید است. | تعریف |
| گیج سطح | سنسور سطح | نام دیگر |
| آنالوگ | دیجیتال | نوع خروجی |
| بالا و دقیق | پایین تر | دقت اندازه گیری |
| کامل | محدود | اطلاعات ارائه شده |
| گران تر | ارزان تر | قیمت |
| بسیار مقاوم و قابل اعتماد | کمتر از ترانسمیتر سطح | قابل اطمینان |
| فرایندهایی که نیاز به کنترل و اندازه گیری دقیق سطح دارند. | تشخیص سطوح بسیار بالا یا بسیار پایین | کاربرد |
در کل اگر هدف صرفا اعلام هشدار یا قطع و وصل ساده باشد سوئیچ سطح ولی اگر کنترل دقیق و پایش مداوم سیال نیاز است استفاده از ترانسمیتر سطح ضروری است.
در صورتی که به دنبال کاهش فشار بخار و تثبیت فشار در صنایع هستید شیر فشار شکن بخار بهترین گزینه برای شماست. جهت کسب اطلاعات بیشتر کلیک کنید.

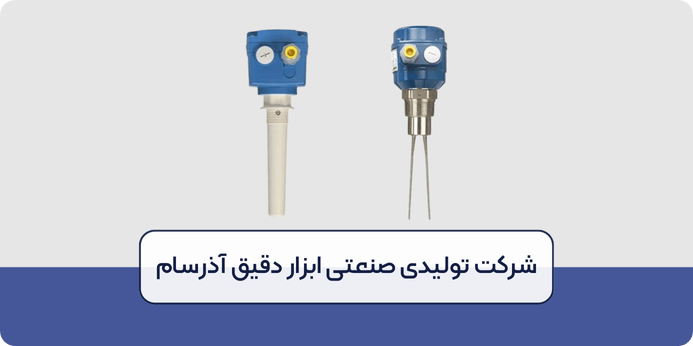

لول سوئیچ چیست؟ بررسی انواع لول سوئیچ
حالا که بیشتر با مفهوم “لول سوئیچ چیست” آشنا شده اید وقت آن است تا انواع لول سوئیچ را با دقت و جزئیات بیشتر بشناسید. همانطور که در ابتدا گفتیم انواع لول سوئیچ عبارت اند از:
- لول سوئیچ فلوتری یا شناوری (Float Level Switch)
- لول سوئیچ خازنی (Capacitive Level Switch)
- لول سوئیچ دیاپازونی (Diapason Level Switch)
- لول سوئیچ ویبره (Vibronic Level Switch)
- لول سوئیچ ماکروویو (Microwave Level Switch)
- لول سوئیچ مغناطیسی (Magnetic Level Switch)
- لول سوئیچ پره ای یا پدل (Paddle Level Switch)
- لول سوئیچ ممبرانی یا دیافراگمی ( Membrane Level Switch)

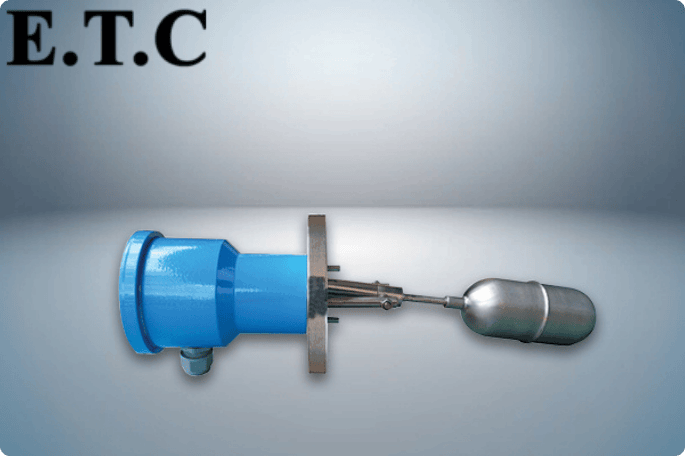

سوئیچ سطح شناور
از محبوب ترین و پرکاربردترین “انواع لول سوئیچ” است. این نوع سوئیچ روی سیال قرار گرفته و همراه با تغییر سطح آن حرکت می کنند. به عبارتی ساده زمانی که شناور در وضعیت نرمال باشد شرایط سطح مطلوب است اما با کاهش سطح سیال و پایین رفتن شناور از موقعیت تعریف شده وضعیت خروجی تغییر کرده و معمولا یک آلارم یا فرمان الکتریکی صادر می گردد.
سوئیچ سطح خازنی
سوئیچ سطح خازنی بر پایه تغییر ظرفیت خازنی بین یک پروب و بدنه مخزن عمل می کند. درست مثل یک خازن سوئیچ سطح دارای یک صفحه رسانا بوده که روی پروب نصب و نقش صفحه اول را دارد و دیواره مخزن به عنوان صفحه دوم خازن در نظر گرفته می شود.
با تغییر ارتفاع سیال، ویژگی های الکتریکی محیط تغییر کرده و ظرفیت خازنی دستخوش تغییر می شود. این تغییر، مستقیم روی خروجی الکتریکی سوئیچ اثر می گذارد. شیر سوزنی بخار یکی از محصولات آذرسام بوده که فشار جریان را به شکل درستی هدایت می کند. جهت کسب اطلاعات بیشتر وارد وب سایت آذرسام شوید.
سوئیچ سطح دیافراگمی
در این نوع سوئیچ، تشخیص سطح بر اساس تغییر فشار سیال انجام می شود. دیافراگمی انعطاف پذیر درون محفظه قرار دارد که با افزایش ارتفاع سیال، فشار بیشتری به آن وارد شده و به سمت بالا حرکت می کند. این حرکت باعث فعال شدن یک میکروسوئیچ می شود.
با کاهش سطح سیال، فشار کم شده و دیافراگم به حالت اولیه بازمی گردد. در این سیستم، فشار سیال عامل اصلی تحریک مکانیزم کلیدزنی است.
لول سوئیچ دیاپازونی
این نوع لول سنج با استفاده از شاخک های ارتعاشی وجود و یا عدم وجود ماده را شناسایی می کند. در صورت برخورد با ماده فرکانس ارتعاش تغییر کرده و این تغییر به عنوان سیگنال ثبت می شود. از این نوع سوئیچ برای تشخیص سطح مایعات و حتی برخی مواد جامد نیز استفاده می شود.
لول سوئیچ ویبره
عملکردی مشابه با مدل دیاپازونی دارد ولی برای موادی با دانه بندی درشت تر و مواد چسبنده تر مناسب است. در صورت برخورد ماده با پروب ارتعاشی باعث تغییر فرکانس شده و خروجی الکتریکی دستگاه تغییر می کند. این سوئیچ در موارد و شرایط حساس و سخت کاری پایداری بالایی از خود نشان می دهند.
لول سوئیچ ماکروویو
لول سوئیچ ماکروویو با ارسال و دریافت امواج الکترومغناطیسی، سطح مواد را بدون تماس مستقیم تشخیص می دهد. این روش برای محیط های خورنده، دما و فشار بالا بسیار مناسب بوده و هم برای جامدات و هم مایعات کاربرد دارد.
لول سوئیچ ویبره
عملکردی مشابه با مدل دیاپازونی دارد ولی برای موادی با دانه بندی درشت تر و مواد چسبنده تر مناسب است. در صورت برخورد ماده با پروب ارتعاشی باعث تغییر فرکانس شده و خروجی الکتریکی دستگاه تغییر می کند. این سوئیچ در موارد و شرایط حساس و سخت کاری پایداری بالایی از خود نشان می دهند.
لول سوئیچ مغناطیسی
از یک شناور مغناطیسی و کلید مغناطیسی تشکیل شده است. با رسیدن سطح مایع به نقطه تعیین شده، میدان مغناطیسی تغییر کرده و سوئیچ فعال می شود. لول سوئیچ مغناطیسی بیشتر در سیستم های ساده و برای مایعات تمیز استفاده می شود.
لول سوئیچ پره ای (پدالی یا پارویی)
با استفاده از یک پره چرخان، وجود مواد جامد را تشخیص می دهد. با برخورد ماده به پره، حرکت آن متوقف شده و سیگنال کنترلی ارسال می شود. این سوئیچ برای مواد پودری و گرانولی در سیلوها بسیار رایج است.

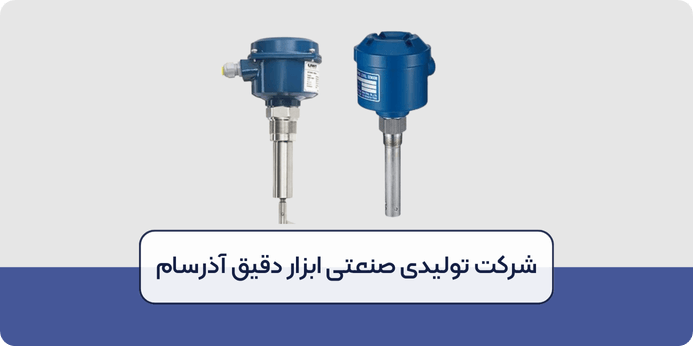

مزایای لول سوئیچ
حال که دانستید لول سوئیچ چیست و انواع آن را نیز شناختید شاید برایتان همچنان سوال باشد که چرا باید از لول سوئیچ استفاده کرد یا اصلا مزایای سوئیچ کنترل کننده سطح چیست. موارد زیر تنها چند نمونه از مزایای لول سوئیچ به حساب می آیند.
- نصب ساده
- طراحی جمع و جور و ایده آل
- صرفه جویی در هزینه ها
- ارائه داده های صحیح و به موقع به رایانه
- جلوگیری از نشت و سرریز مایعات
کاربردهای انواع لول سوئیچ
از آنجا که در فرایندهای صنعتی، کنترل و پایش سطح مواد داخل مخازن نقش مهمی در بهره وری، ایمنی و کیفیت دارد. استفاده از لول سوئیچ مهم شده است. اگر بخواهیم کاربردهای سوئیچ کنترل کننده سطح را توضیح دهیم باید گفت:
- اندازه گیری و کنترل سطح مایعات و مواد جامد در انواع مخازن، سیلوها و تانک ها
- سنجش سطح مایعات در محیط های طبیعی مانند رودخانه ها و کانال ها
- استفاده در صنایع تصفیه آب و فاضلاب برای کنترل سطح حوضچه ها و مخازن
- کاربرد در صنایع نفت، گاز و پتروشیمی برای پایش سطح سیالات مختلف
- استفاده در صنایع کاغذ و خمیر کاغذ
- کنترل سطح مواد در صنایع حمل و مدیریت پسماند
- کاربرد در نیروگاه های تولید برق
- استفاده در کارخانه های تولید نوشیدنی و صنایع غذایی

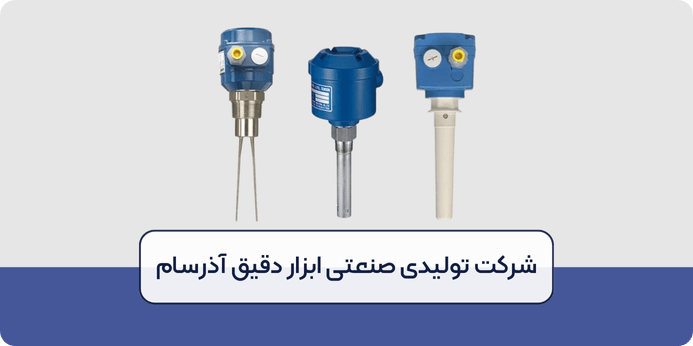

نحوه کالیبراسیون انواع لول سوئیچ
کالیبراسیون سوئیچ سطح به منظور اطمینان از عملکرد صحیح، دقت و ایمنی فرایند انجام می شود. تنظیم نادرست این تجهیز می تواند منجر به خطا در کنترل سطح و بروز آسیب های جدی در واحد صنعتی گردد. مراحل کلی کالیبراسیون عبارت اند از:
- پر کردن مخزن تا بالاتر از نقطه عملکرد سوئیچ
- بررسی و تنظیم صحیح اتصالات سوئیچ سطح
- ایزوله کردن سوئیچ از فرایند و انجام فشارگیری برای ایمنی
- اتصال کالیبراتور فشار به ورودی سوئیچ
- اتصال تجهیز اندازه گیری برای پایش وضعیت خروجی سوئیچ
- افزایش تدریجی فشار تا تغییر وضعیت خروجی و ثبت فشار عملکرد
- کاهش تدریجی فشار تا بازگشت سوئیچ به حالت اولیه و ثبت فشار برگشت
- تکرار مراحل در صورت نیاز و نصب مجدد سوئیچ در فرآیند
انجام دقیق این مراحل، عملکرد پایدار و قابل اعتماد سوئیچ سطح را در شرایط عملیاتی تضمین می کند.
سوالات متداول شما
لول سوئیچ چیست و چگونه کار می کند؟
لول سوئیچ ابزاری برای تشخیص رسیدن سطح مایع یا جامد به یک نقطه مشخص است و با ارسال یک سیگنال، فرمان کنترلی صادر می کند.
کدام نوع لول سوئیچ برای مایعات چسبناک مناسب است؟
لول سوئیچ های ویبره و خازنی بهترین گزینه هستند، زیرا تحت تاثیر چسبندگی ماده قرار نمی گیرند.
بهترین لول سوئیچ برای صنایع نفت و گاز کدام است؟
لول سوئیچ های دیاپازونی و خازنی به دلیل دقت و مقاومت بالا بیشترین کاربرد را دارند.
