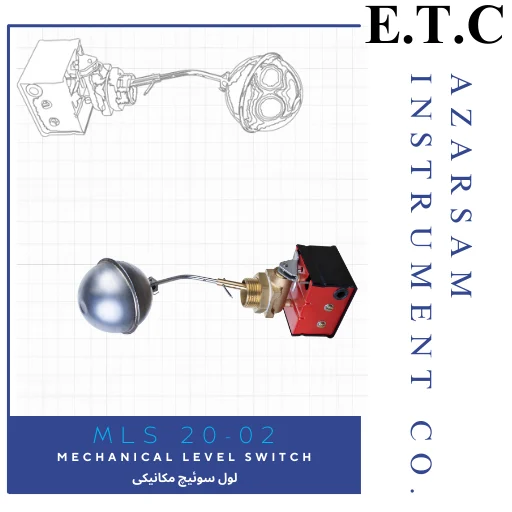

لول سوئیچ مکانیکی | Mechanical Level Switch MLS 20-02

• لول سوئیچ مکانیکی MLS 20-02: راه‌حل دقیق کنترل سطح مایعات در صنایع
  لول سوئیچ مکانیکی ( سوئیچ سطح مایع ) MLS 20-02 با طراحی مستحکم و عملکرد قابل اعتماد، گزینه‌ای ایده‌آل برای مانیتورینگ و کنترل ارتفاع سیالات در صنایع مختلف است. این دستگاه در موقعیت نصب تعیین‌شده، سطح مایعات را با دقت مدیریت می‌کند.
• مشخصات فنی کلیدی:

فشار کاری: 6 بار

دمای عملیاتی: 100 درجه سانتی‌گراد | 212 درجه فارنهایت

اتصال استاندارد: دنده ۱ اینچ BSP (سازگار با اتصالات رایج صنعتی)

• کاربردهای صنعتی: این سوئیچ سطح در محیط‌های متنوعی عملکرد اثبات‌شده دارد، از جمله:

1. مخازن ذخیره‌سازی آب صنعتی و شرب
2. سیستم‌های دی‌اریتور
3. تانک‌های سوخت (دیزل، نفت و…)
4. مخازن جمع‌آوری کندانس (میعان حاصل از بخار)
5. تجهیزات فرآیندی شیمیایی و پتروشیمی

• مزایای منحصربه‌فرد:

1. مقاومت در برابر خوردگی و سایش
2. نصب آسان با اتصال دنده‌ای استاندارد
3. پاسخگویی سریع به تغییرات سطح مایع
4. عدم نیاز به کالیبراسیون مکرر

• مکانیزم عملکرد لول سوئیچ MLS 20-02: دقت الکترومکانیکی در کنترل سطح
  سوئیچ سطح MLS 20-02 با بهره‌گیری از سیستم الکترومکانیکی، تغییرات ارتفاع مایع را با دقت تبدیل به فرمان‌های کنترلی می‌کند. عملکرد این دستگاه بر اساس مراحل زیر است:

1. حرکت عمودی توپی شناور: با تغییر سطح سیال، توپی شناور متصل به میله اصلی به صورت عمودی جابجا می‌شود.
2. انتقال نیرو به میکروسوئیچ: حرکت عمودی از طریق اهرم انتقال نیرو به میله فعال‌ساز میکروسوئیچ منتقل می‌گردد.
3. تولید سیگنال‌های ON/OFF: این مکانیزم، دو لیمیت سوئیچ داخلی را فعال کرده و با قطع/وصل دقیق، سیگنال‌های کنترلی تولید می‌کند.
4. کنترل تجهیزات الکتریکی: خروجی‌های دستگاه مستقیماً قادر به راه‌اندازی یا توقف تجهیزاتی نظیر:
   – الکتروپمپ‌های صنعتی
   – سلونوئید ولوها
   – سیستم‌های هشدار و نمایشگرها

می‌باشند.

• ویژگی‌های منحصربه‌فرد عملکردی:

قابلیت تنظیم ارتفاع: سوراخ‌های تعبیه‌شده روی اهرم، امکان تنظیم دقیق محدوده کنترل سطح را فراهم می‌کنند.

انعطاف‌پذیری مدار: وجود دو میکروسوئیچ مستقل، امکان اتصال به دو مدار الکتریکی مجزا را بدون نیاز به تجهیزات اضافه ایجاد می‌کند.

فعالسازی مستقیم: حذف واسطه‌ها در ارسال فرمان به تجهیزات پایه.

• نصب لول سوئیچ MLS 20-02: راهنمای گام‌به‌گامبرای نصب افقی این کنترل‌کننده سطح بر روی دیواره مخازن، مراحل زیر را دنبال کنید:

🔧 الزامات پیش از نصب:

1. وجود بوشن دنده‌ای ۱ اینچ BSP روی مخزن (می‌بایست از قبل جوش‌کاری یا نصب شده باشد)
2. بررسی همخوانی جهت اتصال با جریان سیال

⚙️ مراحل مونتاژ:

اتصال دنده‌ای:
دستگاه را با چرخش دستی روی بوشن پیش‌نصب شده قفل کنید.

تنظیم زاویه:
از مهره قفل‌کن موقعیت پایین دستگاه برای ثابت‌سازی دقیق زاویه افقی استفاده نمایید.

آزمایش مکانیکی:
پس از نصب، حرکت آزادانه میله و توپی را بررسی کنید.

⚡ سیم‌بندی :

کنتاکت A (پر کردن):
فعال‌سازی پمپ/شیر ورودی هنگام افت سطح

کنتاکت B (خالی کردن):
قطع جریان هنگام رسیدن به سطح ماکزیمم
(نمودارهای سیم‌بندی در مستندات فنی پیوست ارائه شده‌اند)

🔎 نکات کلیدی برای نصب بی‌نقص:

از آب‌بندی مناسب (نظیر نوار تفلون) روی دنده‌ها غافل نشوید.

جهت حرکت توپی حتماً موازی با جریان مایع باشد.

از اعمال گشتاور اضافی به بدنه هنگام سفت‌کردن مهره خودداری کنید.

مشخصات فنی و متریال قطعات
