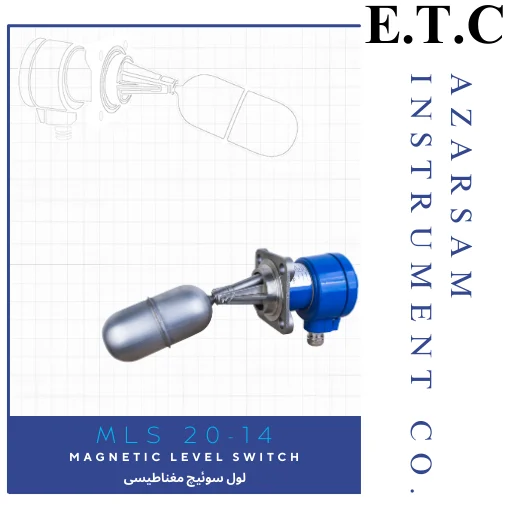

لول سوئیچ مغناطیسی | Magnetic Level Switch MLS 20-14

لول سوئیچ مغناطیسی MLS 20-14 | کنترلر سطح صنعتی فشار و دمای بالا (PN25، 250°C)
لول سوئیچ سطح MLS 20-14 راه‌حلی تخصصی برای پایش دقیق مایعات در ارتفاع نصب مشخص طراحی شده است. این تجهیز با قابلیت‌های مهندسی پیشرفته، پاسخگوی چالش‌برانگیزترین شرایط عملیاتی در صنایع مختلف می‌باشد.

صنایع هدف و کاربردهای حیاتی:

• • ساختار اتصال: فلنج صنعتی (طراحی‌شده برای آب‌بندی ایمن تحت فشار)
  • محدوده دمایی گسترده: عملکرد پایدار تا ۲۵۰°C (۴۸۲°F) – مناسب برای محیط‌های گرمایشی
• تحمل فشار بالا : رتبه‌بندی فشار PN25
  • کاربرد اصلی: کنترلگر ارتفاع مایع (Liquid Level Controller) در موقعیت‌های نصب ثابت

1. این سوئیچ سطح در مدیریت سیالات صنایع زیر نقش محوری ایفا می‌کند:
2. ذخیره‌سازی آب‌های صنعتی و شرب
3. سیستم‌های دی‌آریتور (Deaerators)
4. مخازن سوخت مایع (نفت گاز، گازوئیل، بیودیزل)
5. تانک‌های کندانس داغ در چرخه‌های بخار
6. ظروف تحت فشار بالا (High-Pressure Vessels)
7. ذخیره‌سازی اسیدها و مواد خورنده
8. پالایشگاه‌های آب و فاضلاب (Wastewater Treatment)
9. سیستم‌های حرارتی و مبدل‌های گرمایی
10. خطوط تولید مواد شیمیایی و پتروشیمی

تمایزهای عملکردی:
لول سوئیچ MLS 20-14 با ترکیب مقاومت بی‌نظیر در فشار PN25، تحمل حرارتی ۲۵۰ درجه سانتی‌گراد و طراحی فلنج صنعتی، انتخابی بهینه برای محیط‌های پرفشار و دما بالا محسوب می‌شود. نصب در ارتفاع دقیق، امکان نظارت پیوسته بر وضعیت مخازن حیاتی را فراهم می‌سازد.



• مکانیزم لول سوئیچ مغناطیسی MLS 20-14: ایمنی و دقت در کنترل سطح
  با بهره‌گیری از فناوری غیرتماسی مغناطیسی، این سوئیچ سطح تغییرات مایع را بدون تماس مستقیم به سیگنال الکتریکی تبدیل می‌کند.

🔄 فرآیند عملکرد مغناطیسی:

حرکت شناور: جابجایی عمودی توپی شناور (متصل به میله) با تغییر سطح سیال

انتقال نیروی مغناطیسی: چرخش اهرم و جابجایی آهنربای انتهایی

تغییر وضعیت سوئیچ: دفع مغناطیسی آهنربای داخلی محفظه و فعال‌سازی لیمیت سوئیچ

تولید فرمان: ارسال سیگنال‌های ON/OFF به تجهیزات جانبی

تجهیزات قابل کنترل:

1. پمپ‌های الکتریکی
2. سلونوئید ولوها
3. سیستم‌های هشدار و PLC

⭐ مزایای انقلابی طراحی:

ایمنی فوق‌العاده: جدایی کامل محیط الکتریکی از سیال (بدون تماس مکانیکی)

مقاومت در برابر نوسانات: عدم عملکرد کاذب هنگام تلاطم سیال

ساختار ضدخوردگی: کلیه قطعات تماس با سیال از فولاد زنگ‌نزن (استنلس استیل)

آب‌بندی IP66: محافظت کامل در برابر نفوذ رطوبت و گردوغبار

ظرفیت جریان ۳ آمپری: قابلیت راه‌اندازی مستقیم تجهیزات

کاهش هزینه‌های نگهداری: طراحی بدون نیاز به تعمیرات دوره‌ای

🔧 قابلیت‌های سفارشی‌سازی:

امکان افزایش طول اهرم برای کنترل سطوح عمیق‌تر

تنظیم محدوده عملکرد با تغییر میدان شناور

نصب در شرایط محیطی خشن (دما، فشار و محیط‌های خورنده)

نصب لول سوئیچ مغناطیسی MLS 20-14: راهنمای نصب فلنجی
برای استقرار ایمن و دقیق این دستگاه بر روی مخازن صنعتی، مراحل زیر را دنبال کنید:

آماده‌سازی فلنج اختصاصی :

1. فلنج مخصوص شرکت سازنده را در موقعیت طراحی‌شده روی دیواره مخزن جوشکاری کنید
2. از تراز بودن کامل سطح فلنج اطمینان حاصل نمایید

مونتاژ افقی دستگاه :

1. ابتدا واشر مخصوص را بر روی فلنج قرار دهید
2. سوئیچ را با استفاده از پیچ‌های آن روی فلنج قرار دهید
3. با سفت‌کردن متوالی پیچ‌ها به صورت ضربدری، از نشست یکنواخت بدنه اطمینان کسب کنید

⚠️ نکات حیاتی نصب:

• پیش از جوشکاری فلنج:

1. سطح مخزن را از آلودگی‌های روغنی و رنگ پاکسازی کنید.
2. سپس فلنج را در محل مورد نظر قرار داده و جوشکاری نمایید .

• در حین مونتاژ:

1. از واشرهای گرافیتی برای آب‌بندی کامل استفاده شود.
2. از اعمال فشار نامتقارن به بدنه دستگاه خودداری گردد.

• پس از نصب:

1. حرکت آزادانه شناور را در مسیر عمودی تست کنید.
2. عملکرد مغناطیسی را در سطوح MIN/MAX مخزن آزمایش نمایید.



✅ مزایای روش نصب فلنجی:

ایمنی بالا: جلوگیری از نشتی با اتصال فلنجی دوگانه

دقت موقعیت‌یابی: امکان تنظیم زاویه ±5 درجه پس از نصب

مقاومت ارتعاشی: پایداری در محیط‌های لرزشی با اتصال ۴ پیچه

قابلیت سرویس: امکان جداسازی سریع بدون تخلیه مخزن( حداقل تا محل نصب لول )



مشخصات فنی و متریال قطعات:

فشار نامی	Nominal pressure	PN 25
دمای کاری	Working Temperature	250 ˚C
محافظت در برابرغبار و رطوبت	Ingress Protection	IP65
کمترین دانسیته	Min. Density	0.6 g/cm3
نوع اتصال دستگاه و متریال	Connection Type & Material	Special Flange /SS 304
کاور متریال	Cover Material	AL
توپی متریال	Ball Material	SS304
متریال فلنج	Flange Material	SS304/CS
ظرفیت سوئیچها	Switch Capacity	250VAC 3A
