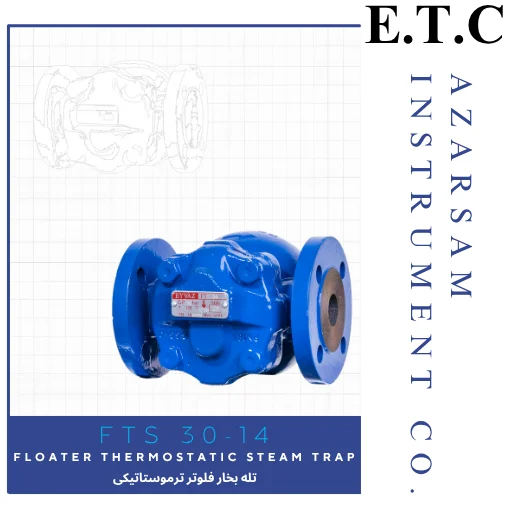

تله بخار فلوتر ترموستاتیکی | Floater Thermostatic Steam Trap FTS 30-14
تله بخار فلوتر ترموستاتیکی با عملکردی کاملاً مکانیکی، کندانس و هوای ساکن را از خطوط بخار خارج می‌کند. این محصول در سایزهای ½ اینچ تا 1 اینچ، برای فشار تا 16 بار و دمای 220 درجه سانتی‌گراد مطابق با استاندارد DIN موجود است.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
16
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
تله بخار فلوتر ترموستاتیکی | قیمت و مشخصات فنی
تله بخار فلوتر ترموستاتیکی با عملکردی کاملاً مکانیکی، کندانس و هوای ساکن را از خطوط بخار خارج می‌کند. این محصول در سایزهای ½ اینچ تا 1 اینچ، برای فشار تا 16 بار و دمای 220 درجه سانتی‌گراد مطابق با استاندارد DIN موجود است.
تله بخار فلوتر ترموستاتیکی (Floater Thermostatic Steam Trap): راهکاری کارآمد برای سیستم‌های بخار
تله بخار یا Steam Trap یکی از حیاتی‌ترین اجزای شبکه توزیع بخار است که نقش اصلی را در بهبود راندمان انرژی و کاهش هزینه‌های عملیاتی ایفا می‌کند. در این میان، تله بخار فلوتر ترموستاتیکی به دلیل طراحی هوشمند و عملکرد مکانیکی خود، گزینه‌ای بسیار قابل اعتماد و پرکاربرد محسوب می‌شود.
کاربرد و عملکرد تله بخار فلوتر-ترموستاتیک
وظیفه اصلی این نوع تله بخار، تخلیه سریع و پیوسته کندانس (آب تقطیرشده)، هوا و گازهای غیرقابل تراکم از خطوط لوله و مبدل‌های حرارتی، بدون اتلاف بخار زنده است. این عملیات حیاتی از بروز ضربه قوچ (Water Hammer) جلوگیری کرده و انتقال حرارت را به حداکثر می‌رساند.
مشخصات فنی و ویژگی‌های بارز
- مکانیزم عملکرد: ترکیبی از شناور (Floater) برای تخلیه کندانس و ترموستات (Thermostatic) برای خروج هوا و گازها.
- ** محدوده سایزینگ:** از سایز DN15 (½ اینچ) تا DN25 (1 اینچ).
- انواع اتصال: در دو نوع فلنجی و دنده‌ای (رزوه ای) برای انعطاف‌پذیری در نصب.
- پارامترهای کاری: طراحی شده برای فشار نامی (PN) 16 و حداکثر دمای کاری 220 درجه سانتی‌گراد.
- استانداردهای ساخت: تولید مطابق با استانداردهای معتبر DIN ، که تضمین‌کننده کیفیت، دوام و ایمنی بالا است.
چرا تله بخار فلوتر-ترموستاتیک را انتخاب کنیم؟
این مدل تله بخار به دلیل استفاده از دو مکانیزم مستقل (شناور و ترموستات)، قابلیت اطمینان فوق‌العاده‌ای دارد. قابلیت تخلیه مداوم کندانس در کنار خروج هوای خودکار، آن را به انتخابی ایده‌آل برای واحدهای پخش حرارت (هیترها)، خشک‌کن‌ها، مبدل‌های حرارتی (اکونومایزرها) و بسیاری از کاربردهای دیگر تبدیل کرده است.
مکانیزم هوشمند تله بخار فلوتر ترموستاتیکی (Floater Thermostatic Steam Trap) چگونه کار می‌کند؟
درک طرز کار تله بخار برای انتخاب بهترین نوع و حفظ راندمان سیستم‌های بخار ضروری است. تله بخارهای فلوتر ترموستاتیکی با بهره‌گیری از یک طراحی مکانیکی هوشمند، عملکردی قابل اعتماد و کارآمد را ارائه می‌دهند. عملکرد این تجهیز را می‌توان به دو بخش اصلی تقسیم کرد:
- تخلیه کندانس: وظیفه اصلی شناور (Floater)
- در حالت اولیه و زمانی که کندانسی در تله وجود ندارد، توپی شناور در پایین ترین موقعیت خود قرار دارد و باعث بسته ماندن دریچه اصلی می‌شود.
- با ورود کندانس به محفظه تله بخار، سطح مایع به تدریج بالا می‌آید.
- این افزایش سطح، توپی شناور را به سمت بالا حرکت می‌دهد.
- حرکت شناور از طریق یک سیستم اهرم مکانیکی، ساچمه یا دیسک دریچه خروجی را به صورت تدریجی و متناسب با میزان کندانس جمع‌آوری شده، باز می‌کند.
- مزیت بزرگ این مکانیسم: باز و بسته شدن تدریجی دریچه از ایجاد ضربه قوچ (Water Hammer) جلوگیری کرده و از آن مهم‌تر، مانع از هدررفت بخار زنده می‌شود. این سیستم کاملاً مستقل از تغییرات ناگهانی فشار خط عمل می‌کند.
2. تخلیه هوا و گازهای غیرقابل تراکم: وظیفه ترموستات (Thermostatic Element)
- در کنار کندانس، هوا و دیگر گازهای غیرقابل تراکم نیز همیشه در سیستم وجود دارند که حضور آنها راندمان انتقال حرارت را به شدت کاهش می‌دهد.
- یک المنت ترموستاتیکی (معمولاً از نوع کپسولی) در بالای محفظه تله نصب شده است.
- این المنت در تماس با هوای سرد منقبض شده و باعث باز ماندن یک دریچه کوچک می‌شود که هوای محبوس شده در سیستم را به سرعت و قبل از راه‌اندازی خارج می‌کند.
- هنگامی که بخار داغ به تله می‌رسد، المنت ترموستاتیکی منبسط شده و دریچه تخلیه هوا را می‌بندد تا از خروج بخار جلوگیری کند.
- عملکرد fail-safe (ایمن در صورت خط : چنانچه به هر دلیلی مکانیسم شناور دچار نقص فنی شود، المنت ترموستاتیک با حس کردن کاهش دما (ناشی از تجمع کندانس سرد) عمل کرده و دریچه را باز می‌کند تا از مسدود شدن کامل سیستم جلوگیری نماید.
جمع‌بندی و کاربردهای ایده‌آل:
این همکاری دوگانه بین شناور و ترموستات، این تله بخار را به یک انتخاب بسیار مطمئن و کم‌مصرف تبدیل کرده است. این نوع تله بخار به ویژه برای مواردی که میزان کندانس تولیدی زیاد و پیوسته است، مانند مبدل‌های حرارتی (هیترها)، منابع کوئلی، خشک‌کن‌های صنعتی و اوون های پخت، گزینه‌ای ایده‌آل محسوب می‌شود.
راهنمای جامع نصب تله بخار فلوتر ترموستاتیکی (Floater Thermostatic Steam Trap)
آموزش نصب تله بخار فلوتر ترموستاتیکی | نحوه صحیح نصب افقی و عمودی | راهنمای کامل نصب تله بخار فلوتر ترموستاتیک مدل FTS 30-14
نصب اصولی تله بخار، حتی بیشتر از انتخاب نوع صحیح آن، بر روی راندمان انرژی، طول عمر تجهیز و پیشگیری از ضربه قوچ در سیستم بخار تأثیرگذار است. این راهنما به شما کمک می‌کند تا تله بخار فلوتر ترموستاتیکی را به شکلی کاملاً صحیح و مطابق با استاندارد نصب کنید.
۱. جهت‌های مجاز نصب تله بخار
تله بخارهای مدل FTS 30-14 انعطاف‌پذیری بالایی در نصب دارند و می‌توانند در دو جهت اصلی مونتاژ شوند:
- نصب به صورت افقی (Horizontal Installation):
- رایج‌ترین و توصیه‌شده‌ترین روش نصب است.
- جهت جریان بخار و کندانس می‌تواند از راست به چپ یا از چپ به راست باشد.
- در این حالت، محفظه کوزه‌ای (بدنه) تله بخار باید به صورت افقی و موازی با زمین قرار گیرد.
- نصب به صورت عمودی با جریان رو به پایین (Vertical Installation – Flow Down):
- در این روش، جهت جریان باید حتماً از بالا به سمت پایین باشد.
- این نوع نصب معمولاً در فضاهای محدود که امکان نصب افقی وجود ندارد، به کار می‌رود.
۲. دو نکته حیاتی در هر نوع نصب
صرف نظر از جهت نصب، دو قانون زیر باید همواره رعایت شوند:
- تنظیم جهت پیکان پلاک مشخصات فنی (Nameplate Arrow):
- روی بدنه تله بخار یک پلاک مشخصات وجود دارد که بر روی آن یک پیکان حک شده است.
- پس از نصب، این پیکان حتماً باید به سمت پایین اشاره کند. این جهت، موقعیت صحیح مکانیزم داخلی (شناور و اهرم‌ها) را تضمین می‌کند.
- حرکت آزادانه و عمودی فلوتر (Floater):
- مکانیزم شناور (فلوتر) داخل تله بخار باید بتواند به راحتی و بدون هیچ مانعی در جهت عمودی بالا و پایین رود. از اعمال هرگونه فشار یا ایجاد انحنا در اتصالات که باعث محدودیت حرکت فلوتر شود، جداً خودداری کنید.
۳. راهنمایی تنظیم و مونتاژ مجدد
تله بخارهای ما معمولاً به صورت پیش‌فرض برای نصب افقی مونتاژ شده‌اند. اگر به نصب عمودی نیاز دارید:
- گزینه اول (توصیه شده): با واحد پشتیبانی فنی 02166800395 تماس حاصل نمایید. می‌توانید تجهیز را برای مونتاژ و تنظیم مجدد بر اساس نیاز خاص پروژه خود، به شرکت عودت دهید.
- گزینه دوم (تنظیم توسط اپراتور): در صورت داشتن دانش فنی لازم، می‌توانید با مراجعه به دفترچه راهنما و با رعایت دقیق دستورالعمل‌های بخش «تعمیر و نگهداری»، درب تله بخار را باز کرده و با چرخاندن آن، پیکان نیمپلیت را در جهت صحیح (به سمت پایین) قرار دهید و مجدداً آن را مونتاژ کنید.
۴. پیش‌بینی خط بای‌پاس (Bypass Line)
به‌منظور تسهیل در عیب‌یابی، تعمیر و تعویض تله بخار بدون نیاز به توقف کل سیستم، نصب یک خط بای‌پاس به شدت توصیه می‌شود.
- مزایای خط بای‌پاس:
- امکان جداسازی تله بخار برای سرویس و نگهداری
- راه‌اندازی موقت سیستم از طریق خط بای‌پاس در مواقع اضطراری (با رعایت کامل ملاحظات ایمنی)
- افزایش قابلیت اطمینان کل سیستم
- نکته ایمنی: روی خط بای‌پاس حتماً باید از شیرهای قطع و وصل (Shut-off Valves) با کیفیت مناسب و نیز یک تله بخار یدکی یا یک شیر مشابه استفاده شود تا از خروج بخار در زمانی که تله اصلی در حال سرویس است، جلوگیری گردد.
نکته نهایی: پس از نصب، اولین راه‌اندازی باید به آرامی و با گرمایش تدریجی خط لوله (به کمک شیرهای هواگیری) انجام شود تا از ایجاد شوک حرارتی به تله بخار جلوگیری گردد.
6- مشخصات فنی :
| سایز | Size | DN | 15 | 20 | 25 |
| IN | 1/2″ | 3/4″ | 1″ | ||
| نحوه اتصال | Connection Type | DIN | فلنجی | Flanged | |
| دنده ای | Screwed (NPT) | ||||
| اختلاف فشار کاری | Working Press. Difference | Δp bar | 4.5, 10, 14 | ||
| ماکزیمم فشارنامی | Max. Nominal Press. | PN16 | |||
| دمای کاری | Working Temp | (220 ˚C) | |||
