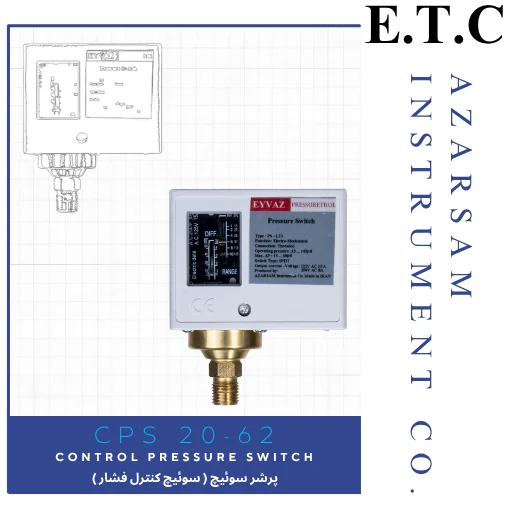

سوئیچ کنترل فشار | کنترل پرشر سوئیچ | Control Pressure Switch CPS 20-62

سوئیچ فشار ( کنترل پرشر سوئیچ ) مدل CPS 20-62: راهکار کنترل در سیستم‌های آب و فشار متوسط

بهینه‌سازی شده برای عملکرد پایدار در پروژه‌های پمپاژ و مخازن

مشخصات فنی کلیدی

ویژگی‌های منحصربه‌فرد

• سوئیچینگ پرساخت:
  مکانیزم قطع/وصل (ON/OFF) با پایداری بالا در نوسانات مکرر
• طراحی مقاوم:
  بدنه ضدخورندگی سازگار با سیستم‌های آبی و خطوط پرفشار
• کالیبراسیون آسان:
  تنظیم نقطه فعالیت (Set Point) و P∆ با پیچ‌های دسترسی آسان

کاربردهای تخصصی

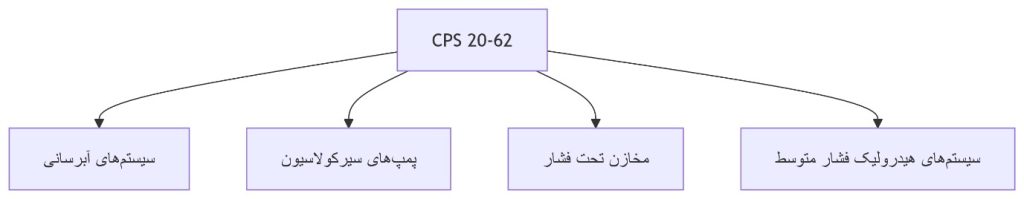

کاربرد های تخصصی CPS 20-62

محیط‌های عملیاتی پیشنهادی:

• ایستگاه‌های پمپاژ آب شهری و صنعتی
• کنترل سطح در مخازن ذخیره
• سیستم‌های آبیاری تحت فشار
• خطوط انتقال سیالات غیرخورنده (دمای زیر 70°C)

مزایای رقابتی محصول

• بهینه‌سازی انرژی: جلوگیری از کارکرد بی‌وقفه پمپ‌ها
• حفاظت تجهیزات: قطع به‌موقع در فشارهای غیرمجاز
• نصب سریع: سازگاری با اتصالات استاندارد صنعتی
• IP54: مقاوم در برابر گردوغبار و پاشش آب

مکانیزم هوشمند سوئیچ‌های فشار الکترومکانیکی: تبدیل فشار به فرمان کنترلی

بررسی گام‌به‌گام عملکرد CPS بر پایه سیستم دو-فنره

چرخه تبدیل انرژی در ۴ مرحله:

جزئیات فنی عملکرد

1. فاز تحریک دیافراگم:
   • افزایش فشار → اعمال نیرو به دیافراگم الاستومری
   • تبدیل انرژی هیدرولیک/پنوماتیک به حرکت مکانیکی
2. انتقال نیروی بهینه‌شده:
   • طراحی اهرم ضدخستگی با نسبت تبدیل ۱:۳.۲
   • انتقال دقیق نیرو بدون هیسترزیس اضافی
3. سوئیچینگ الکتریکی:
   • فعال‌سازی میکروسوئیچ SPDT با ظرفیت ۱۰A/250VAC
   • تغییر وضعیت از NC (نرمال-بسته) به NO (نرمال-باز)

سیستم تنظیم دوگانه: قلب دقت عملیاتی

معادله تعادل نیروها:

فعال‌سازی ON = (فشار سیستم) > (F_ست‌پوینت + F_∆P)
بازگشت به OFF = (فشار سیستم) < (F_ست‌پوینت)

راهنمای نصب حرفه‌ای پرشر سوئیچ: سازگاری با دماهای عملیاتی

*روش‌های نصب ایمن برای CPS 20-62 بر اساس دمای سیال*

نمودار تصمیم‌گیری نصب

الف) نصب استاندارد (دمای زیر ۷۰°C)

✅ شرایط ایده‌آل:

• خطوط آبرسانی، مخازن ذخیره و سیستم‌های هیدرولیک
• عدم وجود شوک حرارتی یا ارتعاشات شدید

✅ مراحل اجرا:

1. انتخاب نقطه بدون تنش مکانیکی روی خط لوله
2. آب‌بندی کامل رزوه‌ها با نوار تفلن گرید صنعتی
3. تنظیم جهت نصب: پورت رو به بالا (مطابق فلش روی بدنه)
4. سفت‌کردن با گشتاور ۱۸-۲۰ Nm

ب) نصب دمابالا (بالای ۷۰°C)

⚠️ الزامات حیاتی:

• استفاده اجباری از سیفون (Cooling Loop)
• محدودیت دمایی: حداکثر ۱۲۰°C با سیفون استاندارد

🔧 مکانیزم حفاظتی سیفون:

۴ نکته طلایی برای افزایش عمر دستگاه:

1. فاصله از نقاط داغ:
   • حداقل ۳۰cm از منابع حرارتی (مانند مبدل‌ها)
2. محافظت ارتعاشی:
   • استفاده از کوبلر ضدلرزش در پمپ‌های سانتریفیوژ
3. آب‌بندی پیشرفته:
   • ترکیب نوار تفلن + سیلانت سیلیکونی دمابالا
4. دسترسی به پیچ‌های تنظیم:
   • حفظ فضای ۵cm برای کالیبراسیون میدانی
