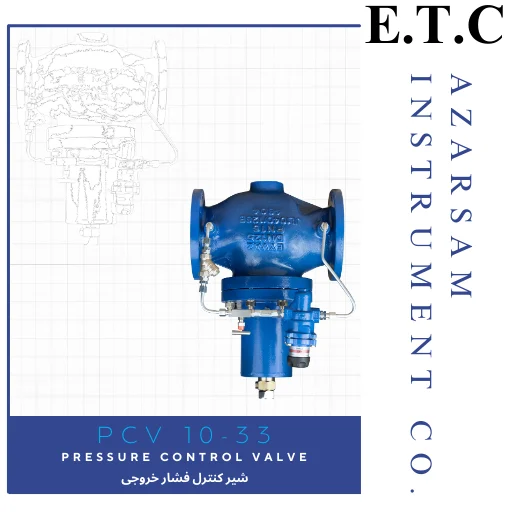

شیر کنترل فشار خروجی | شیر فشار شکن | Pressure Control Valve PCV 10-33

شیر کنترل فشار خروجی با طراحی مهندسی پیشرفته، ثبات فشار را در سیستم‌های حیاتی بخار، گازهای صنعتی و سیالات خورنده به ارمغان می‌آورد.

برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید

19 نفر در حال مشاهده این محصول هستند!

شیر کنترل فشار خروجی (فشارشکن صنعتی): راهکار پایان نوسانات مخرب در خطوط بخار، گاز و سیالات.

شیر کنترل فشار خروجی با طراحی مهندسی پیشرفته، ثبات فشار را در سیستم‌های حیاتی بخار، گازهای صنعتی و سیالات خورنده به ارمغان می‌آورد.

✅ دامنه عملکرد استثنایی:
• تنظیم فشار فوق‌العاده: پوشش گسترده ۰.۱۴ تا ۸.۶ بار (۲ تا ۱۲۵ psi) برای پاسخگویی به پیچیده‌ترین نیازها
• مقاومت در کوره‌های صنعتی: عملکرد بی‌نقص حتی در دمای ۳۵۰درجه سانتی گراد راهکاری ایده‌آل برای خطوط بخار فوق‌ داغ

پیکربندی چنداستانداردی انعطاف‌پذیر:
• سایز DIN: DN125 تا DN150 با فشار اسمی PN16 الی PN25
• سایز ANSI: ۶ اینچ با کلاس کاری Class 150 تا Class 300
(سازگار با استانداردهای جهانی بدون نیاز به تغییرات پرهزینه)

شاهکار سازگاری در سخت‌ترین فرآیندها:
۱. خطوط بخار پرچالش: سیستم‌های توربینی، مبدل‌های حرارتی و شبکه‌های بخار فشارقوی
۲. گازهای صنعتی: مدیریت ایمن نیتروژن، دی‌اکسیدکربن (CO²) و هوای فشرده
۳. سیالات خشن: مقاوم در برابر خوردگی، سیالات هیدرولیک و مایعات با PH



مزیت‌های رقابتی:
✦ پایداری فشار تحت بارهای متغیر و شوک‌های هیدرولیکی
✦ ساختار فلزی کامل مقاوم در برابر خوردگی و حرارت‌های
✦ نصب کم‌فضا با اتصالات استاندارد صنعتی
✦ کاهش ۴۰٪ تلفات انرژی در خطوط طولانی

کاربردهای حیاتی:

صنایع نفت، گاز و پتروشیمی (خطوط تقلیل فشار ایستگاه‌های تقویت)

نیروگاه‌های حرارتی و سیکل ترکیبی (کنترل ورودی توربین‌ها)

سیستم‌های توزیع هوای فشرده (کمپرسورهای صنعتی)

خطوط انتقال سیالات دارویی و غذایی (مطابق GMP)



سیستم خودکار ثابت‌سازی فشار خطوط سیال
شیر فشارشکن PCV 10-33 با مکانیزم پایلوت-محور، فشار خروجی را به‌صورت کاملاً خودکار در محدوده تنظیم‌شده تثبیت می‌کند. فرایند کنترل در ۴ مرحله کلیدی انجام می‌شود:

حالت پایه باز
شیر در شرایط نرمال کاملاً باز است (Normally Open) تا جریان سیال تا رسیدن به نقطه تنظیم فشار ادامه یابد.

فعال‌سازی سیستم پایلوت
با افزایش فشار خروجی، شیر پایلوت جانبی فشار مازاد را از طریق سه‌راهی اختصاصی به سمت اکچوئیتر هدایت می‌کند.

تبدیل نیروی هیدرولیک
فشار دریافتی در اکچوئیتر به نیروی مکانیکی تبدیل شده و از طریق میله رابط به پلاگ منتقل می‌شود.

تنظیم دینامیکی جریان
جابجایی پلاگ موجب تغییر فاصله آببندی سیت-پلاگ شده و با کاهش سطح عبور سیال، فشار به محدوده هدف بازمی‌گردد.

مزیت‌های انحصاری PCV 10-33

  1. خودکنندگی کامل عدم نیاز به منبع انرژی خارجی (برق/پنوماتیک)
  2. آببندی نرم PTFE مقاومت در برابر سایش و خوردگی سیالات
  3. تنظیم فشار آسان تغییر محدوده کاری تنها با چرخش شیر پایلوت
  4. پاسخ‌دهی فوق‌العاده دقت کنترل ±0.5% در نوسانات شدید
  5. ساختار ماژولار تعمیرات زیر ۱۵ دقیقه بدون توقف خط

نکات حیاتی کاربردی

  1. جهت نصب: حتماً مطابق علامت فلش روی بدنه عمل شود
  2. سیال‌های مجاز: آب صنعتی، روغن‌های هیدرولیک، گازهای غیراشتعال (O₂، N₂)
  3. ممنوعیت اکید: گازهای قابل اشتعال (LPG، متان، هیدروژن)
  4. پیش‌نیاز نصب: نصب فیلتر خطی قبل از پایلوت + تخلیه کامل هوا



کاربردهای صنعتی

  1. خطوط توزیع بخار کم‌فشار
  2. سیستم‌های هیدرولیک صنعتی
  3. ایستگاه‌های کاهش فشار گازهای صنعتی
  4. واحدهای تزریق شیمیایی (داروسازی، غذایی)

تمایز کلیدی: مکانیزم “تنظیم فشار دینامیک” در PCV 10-33 با حذف نوسانات مخرب، افزایش ۳۰% طول عمر تجهیزات پایین‌دست را تضمین می‌کند.

مشخصات فنی :

سایز Size DN 125 150
IN 6
قطراریفیس Orifice Diameter mm 103 124.5
in 4.9
دبی در حالت استاندارد Standard Flow Rate Kvs 200 360
Cv 421
 اختلاف فشار Δp کاری Working Press. Difference Δp bar 16 12
psi 174
فشار نامی DIN Nominal Press. DIN PN 16/25
فشار نامی ANSI Nominal Press. ANSI Class 150/300
ماکزیمم دمای پلاگ برای آب بندی Max. Temp. of  Plug 220 ˚C & 430 ˚F PTFE for Soft sealing
مقدارنشتی Leakage Rate

 0.05% ≤ of  Valve Kvs  for metal sealing

(0.01% of Valve KVS for soft sealing in request)

دمای کاری ولو Working Temp. به نمودار فشار – حرارت مراجعه شود See:  Pressure -Temperature table
نوع اکچوئیتور Actuator Type Actuator with Bellows
محدوده قابل تنظیم فشار Adjustable Temp. Range bar 0.14 – 1.7 ,  1.4 – 4.0  , 3.5 – 8.6
psi 2-25 , 20-58 , 51-125
دمای مجاز نگهداری شیر Ambient Allowed Temperature ˚C 80 + … 10 –
˚F 176+ … 14 +
وضعیت شیر درحالت عادی valve position in normally در حالت عادی باز Normally Open
جهت جریان Flow Direction Flow to Open

جدول ابعاد و وزن ها :

Size

DN

125

150

سایز

IN

6″

Length

طول

L(PN16-25)

400

480

L #150

451

L #300

473

Height

ارتفاع

H1 PN16

125

143

H1 PN25

125

143

H1 #150

140

H1 #300

160

Height

ارتفاع

H2 DIN&ANSI

460

570

Length

طول

H3 DIN&ANSI

400

Weight ApproxPN16

وزن تقریبی

80

120

Weight Approx PN25

وزن تقریبی

86

130

Weight Approx #150

وزن تقریبی

138

Weight Approx #300

وزن تقریبی

144
