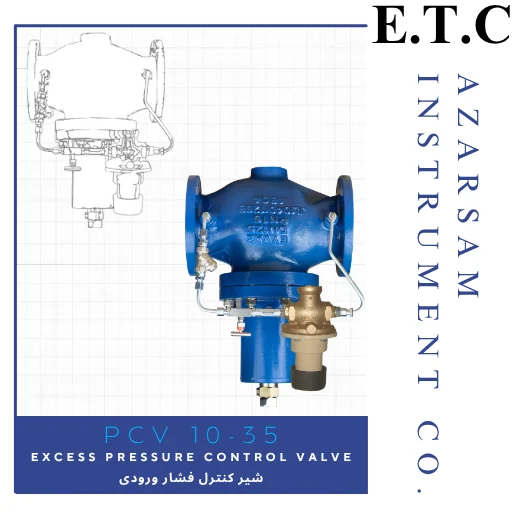

شیر کنترل فشار ورودی | Excess Pressure Control Valve PCV 10-35
شیرهای کنترل فشار خودکار (Excess Pressure Control Valve) برای تنظیم دقیق فشار ورودی سیستم‌های صنعتی و جلوگیری از آسیب‌های ناشی از فشار اضافی طراحی شده‌اند. این تجهیزات با عملکرد هوشمند، فشار خطوط لوله را در محدوده تعیین‌شده پایدار نگه می‌دارند.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
16
نفر در حال مشاهده این محصول هستند!
شیر کنترل فشار ورودی| خنثی‌کننده فشار اضافی خطوط سیالات (DN125 تا 6″ – کلاس 150 تا 300) : شیرهای کنترل فشار خودکار (Excess Pressure Control Valve) برای تنظیم دقیق فشار ورودی سیستم‌های صنعتی و جلوگیری از آسیب‌های ناشی از فشار اضافی طراحی شده‌اند. این تجهیزات با عملکرد هوشمند، فشار خطوط لوله را در محدوده تعیین‌شده پایدار نگه می‌دارند.
مشخصات فنی :
- محدوده تنظیم فشار:
۱ تا ۱۰ بار (۱۴.۵ تا ۱۴۵ پی‌اس‌آی) - اندازه‌های قابل تأمین:
استاندارد DIN: سایزهای DN125 و DN150
استاندارد ANSI: سایز ۶ اینچ - رتبه‌بندی فشاری:
DIN: فشار نامی PN16 تا PN25
ANSI: کلاس کاری Class 150 یا Class 300 - دمای عملیاتی:
حداکثر ۳۵۰ درجه سلسیوس (۶۶۲ درجه فارنهایت)
کاربردهای ایمن و تخصصی:
شیر کنترل فشار ورودی برای مدیریت جریان‌های زیر ایده‌آل هستند:
- مایعات صنعتی
- گازهای غیر قابل اشتعال
- سیستم‌های بخار (Steam Lines)
مزایای کلیدی:
- تطابق کامل با استانداردهای بین‌المللی DIN و ANSI
- عملکرد پایدار در شرایط دمایی و فشاری چالش‌برانگیز
- طراحی مقاوم برای طول عمر عملیاتی بالا
شیر کنترل فشار پایلوت دار تیپ 10-35 | عملکرد خودکار و تنظیم دقیق فشار خط
شیر کنترل فشار تیپ 10-35 با مکانیزم پایلوت-اپراتور، فشار ورودی را به صورت کاملاً خودکار مدیریت می‌کند تا فشار خط همواره در محدوده تنظیمی ثابت بماند. این شیر از نوع نرمال کلوز (Normally Closed) بوده و با افزایش فشار، به صورت تدریجی باز می‌شود.
نحوه عملکرد :
- سیستم پایلوت جانبی با تنظیم فشار مرجع، فرمان را به اکچوئیتور شیر اصلی منتقل می‌کند.
- فشار اضافی از طریق سه‌راهی اختصاصی به محفظه عمل‌گر (اکچوئیتور) هدایت می‌شود.
- انتقال نیرو توسط میله رابط، موقعیت پلاگ را نسبت به سیت تنظیم می‌کند.
- با تغییر فاصله پلاگ-سیت، مسیر جریان به‌صورت دینامیک کنترل شده و فشار اضافی خط دقیقاً خنثی می‌شود.
سیال‌های سازگار:
- مایعات عمومی صنعتی
- گازهای غیرقابل اشتعال
- خطوط بخار (با توجه به دمای کاری)
نشانگر جریان: فلش حک‌شده بر روی بدنه جهت نصب صحیح
سیستم آب‌بندی: سیل‌های نرم PTFE برای آب‌بندی استثنائی
مزایای رقابتی:
✅ خودکفایی عملیاتی: نیاز به نیروی کمکی خارجی ندارد
✅ دقت واکنش فوق‌العاده: تنظیم فشار در کسری از ثانیه
✅ نگهداری کم‌هزینه: دسترسی آسان به اجزای داخلی
✅ کنترل یکپارچه: تنظیم فشار از طریق پایلوت جانبی بدون توقف عملیات
✅ طول عمر بالا: مقاومت در برابر خوردگی و سایش
مشخصات فنی :
| سایز | Size | DN | 125 | 150 | ||||
| IN | – | 6 | ||||||
| قطراریفیس | Orifice Diameter | mm | 103 | 124.5 | ||||
| in | – | 4.9 | ||||||
| دبی در حالت استاندارد | Standard Flow Rate | Kvs | 200 | 360 | ||||
| Cv | – | 421 | ||||||
| اختلاف فشار Δp کاری | Working Press. Difference Δp | bar | 16 | 12 | ||||
| psi | – | 174 | ||||||
| فشارنامی DIN | Nominal Press. DIN | PN16/25 | ||||||
| فشارنامی ANSI | Nominal Press. ANSI | Class150/300 | ||||||
| ماکزیمم دمای پلاگ برای آب بندی | Max. Temp. of Plug | 220 ˚C & 430 ˚F PTFE for Soft sealing | ||||||
| مقدارنشتی | Leakage Rate |
0.05% ≤ of Valve Kvs for metal sealing (0.01% of Valve KVS for soft sealing in request ) |
||||||
| دمای کاری ولو | Working Temp. | به نمودار فشار – حرارت مراجعه شود | See: Pressure -Temperature table | |||||
| نوع اکچوئیتور | Actuator Type | Actuator with Bellows | ||||||
| محدوده قابل تنظیم فشار | Adjustable Temp. Range | bar | 1 – 4 , 2.5 – 6 , 4 – 10 | |||||
| psi | 14.5-58 , 36-87 ,58-145 | |||||||
| دمای مجاز نگهداری شیر | Ambient Allowed Temperature | ˚C | 80 + … 10 – | |||||
| ˚F | 176+ … 14 + | |||||||
| وضعیت شیر درحالت عادی | valve position in normally | در حالت عادی بسته | Normally Close | |||||
| جهت جریان | Flow Direction | Flow to Open | ||||||
جدول ابعاد و وزنها :
| Size | DN | 125 | 150 |
| سایز | IN | – | 6″ |
|
Length طول |
L(PN16-25) | 400 | 480 |
| L #150 | – | 451 | |
| L #300 | – | 473 | |
|
Height ارتفاع |
H1 PN16 | 125 | 143 |
| H1 PN25 | 125 | 143 | |
| H1 #150 | – | 140 | |
| H1 #300 | – | 160 | |
|
Height ارتفاع |
H2 DIN&ANSI | 460 | 570 |
|
Length طول |
H3 DIN&ANSI | 400 | |
|
Weight ApproxPN16 وزن تقریبی |
80 | 120 | |
|
Weight Approx PN25 وزن تقریبی |
86 | 130 | |
|
Weight Approx #150 وزن تقریبی |
– | 138 | |
|
Weight Approx #300 وزن تقریبی |
– | 144 | |
