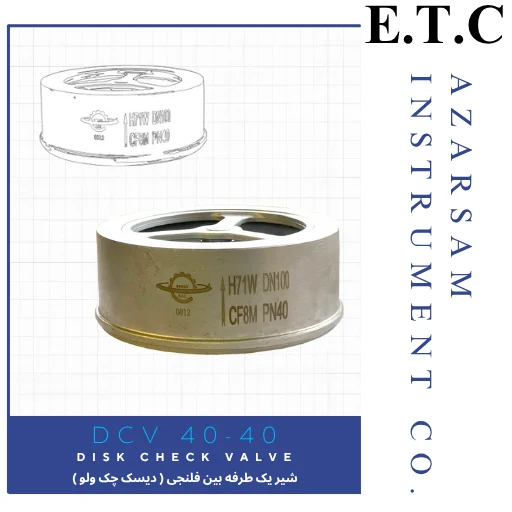

شیر یک طرفه بین فلنجی ( دیسک چک ولو ) | Disk Check Valve DCV 40-40
شیر یکطرفه دیسک چک ولو (Non-Return Valve) نوعی اتصال ایمن و کاملاً خودکار است که به منظور جلوگیری از بازگشت جریان سیال (Reverse Flow) در خطوط لوله‌کشی ، طراحی و تولید شده است. این شیر با عملکردی سریع و مطمئن، از ایجاد جریان معکوس که می‌تواند منجر به آسیب به تجهیزات، هدررفت انرژی و بروز خطرات عملیاتی شود، ممانعت به عمل می‌آورد.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
13
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
شیر یکطرفه بین فلنجی دیسک چک ولو (Disk Check Valve) – جلوگیری از بازگشت سیال در خطوط
شیر یکطرفه دیسک چک ولو (Non-Return Valve) نوعی اتصال ایمن و کاملاً خودکار است که به منظور جلوگیری از بازگشت جریان سیال (Reverse Flow) در خطوط لوله‌کشی ، طراحی و تولید شده است. این شیر با عملکردی سریع و مطمئن، از ایجاد جریان معکوس که می‌تواند منجر به آسیب به تجهیزات، هدررفت انرژی و بروز خطرات عملیاتی شود، ممانعت به عمل می‌آورد.
مشخصات فنی و رنج سایزینگ:
- محدوده سایز (Size Range): این شیر در سایزهای متنوع از DN15 تا DN100 در شرکت آذرسام تولید می‌شود تا نیازهای مختلف پروژه‌های صنعتی را پوشش دهد.
- فشار نامی (Pressure Rating): طراحی شده برای حداکثر فشار کاری PN40، که گواهی بر استحکام و قابلیت اعتماد این شیر در فشارهای بالا است.
- دمای کاری (Operating Temperature): قابلیت عملکرد در دماهای حداکثر ۳۵۰ درجه سلسیوس (℃ 350) را دارد که آن را برای سرویس‌های دما بالا ایده‌آل می‌کند.
- استانداردهای ساخت: تولید مطابق با استانداردهای بین‌المللی DIN و ANSI، که تضمین‌کننده کیفیت، ابعاد دقیق و قابلیت جایگزینی با محصولات جهانی است.
کاربردهای ویژه در صنایع:
شیر دیسک چک ولو در طیف وسیعی از صنایع و تاسیسات برای سیالات مختلف به کار می‌رود، از جمله:
- سیستم‌های روغن داغ (Hot Oil Systems): جهت حفظ جهت جریان در سیستم‌های حرارتی.
- خطوط بخار (Steam Lines): جلوگیری از بازگشت بخار و قطرات آب (Condensate) در خطوط بخار
- سیالات غیر قابل اشتعال: مناسب برای انواع مایعات و گازهای غیر اشتعال‌پذیر.
- صنایع نفت، گاز و پتروشیمی، نیروگاه‌ها، سیستم‌های تهویه مطبوع و تاسیسات صنعتی.
مکانیزم عملکرد و مزایای کلیدی:
عملکرد این شیر بر اساس مکانیزم دیسک (Disc) است که با تغییر جهت جریان به صورت خودکار فعال می‌شود. هنگامی که جریان در جهت صحیح قرار دارد، دیسک به داخل بدنه باز شده و اجازه عبور سیال را می‌دهد. با کاهش فشار یا تلاش برای بازگشت جریان، دیسک به سرعت و بدون نیاز به هیچ عامل خارجی بسته شده و مسیر را مسدود می‌کند.
مزایا:
- عملکرد خودکار و بدون نیاز به اپراتور
- ساختار جمع و جور (Compact Design)
- عکس‌العمل بسیار سریع در برابر برگشت جریان
- طول عمر بالا و نیاز به نگهداری کم
نکته مهم در انتخاب و خرید:
برای انتخاب صحیح شیر یکطرفه دیسک چک ولو، به پارامترهایی همچون نوع سیال، دما، فشار کاری، سایز لوله توجه کنید.
مکانیزم عملکرد شیر یکطرفه دیسکی (Disk Check Valve) چگونه است؟
شیر یکطرفه دیسکی که با نام دیسکو چک ولو (Disk Check Valve) نیز شناخته می‌شود، یک تجهیز ایمنی کلیدی در خطوط لوله‌کشی صنعتی است. عملکرد اصلی این شیر جلوگیری از بازگشت سیال (Backflow Prevention) و حفظ جهت جریان در یک مسیر مشخص است. اما این دستگاه چگونه به این مهم دست می‌یابد؟
اصل پایه عملکرد: استفاده از انرژی خود سیال
برخلاف بسیاری از شیرهای صنعتی که نیاز به عملگر خارجی دارند، عملکرد دیسکو چک ولو کاملاً خودکار (Automatic) و وابسته به انرژی موجود در جریان سیال است. مکانیزم کار آن بر پایه تفاوت فشار استوار است.
مراحل عملکرد به زبان ساده:
- حالت باز شدن (Opening):
هنگامی که سیال (اعم از مایع یا گاز) با فشار کافی در جهت طراحی‌شده (جهت مجاز) جریان می‌یابد، این فشار سیال بر روی دیسک (Disk) یا دریچه شیر غلبه کرده و آن را به سمت جلو می‌راند. این عمل مسیر عبور را باز کرده و اجازه می‌دهد جریان به راحتی از داخل شیر و از کنار دیسک عبور کند. - حالت باز ماندن (Open State):
شیر تا زمانی که فشار در پشت دیسک (Upstream Pressure) بیشتر از فشار پایین‌دست (Downstream) و نیروی مقاومت باشد، در حالت باز باقی می‌ماند و عبور سیال ادامه دارد. - حالت بسته شدن (Closing):
به محض اینکه به هر دلیلی (مانند توقف پمپ، شکستگی خط، یا تغییر جهت جریان) فشار در پشت دیسک کاهش یابد و کمتر از فشار مقابل آن شود، ترکیبی از عوامل زیر باعث بسته شدن سریع و قفل‌مانند شیر می‌گردد:- نیروی گرانش: وزن خود دیسک.
- فشار برگشتی سیال: فشاری که از سمت مخالف به دیسک وارد می‌شود.
- نیروی فنر: در طراحی‌های پیشرفته، یک فنر به بسته شدن هرچه سریع‌تر و مطمئن‌تر دیسک کمک می‌کند.
این فرآیند سریع از ایجاد جریان معکوس (Reverse Flow) که می‌تواند برای پمپ‌ها، کمپرسورها و دیگر تجهیزات بسیار مخرب باشد، جلوگیری می‌کند.
مزیت کلیدی: سازگاری با دماهای بالا
همانطور که در متن اشاره شد، در ساخت این شیرها از قطعات استنلس استیل (Stainless Steel) استفاده می‌شود. این انتخاب متریال، باعث می‌شود دیسکو چک ولو مقاومت بسیار بالایی در برابر خوردگی و حرارت داشته باشد. بنابراین استفاده از آن در کاربردهای دما بالا (High-Temperature Applications) مانند خطوط بخار (Steam Lines) و سیستم‌های روغن داغ (Hot Oil Systems)** کاملاً مطمئن و به صرفه است.
کاربردهای فراوان:
از این شیرها به طور گسترده در خطوط انتقال آب، بخار، روغن داغ، گازهای غیر قابل اشتعال و سایر سیالات در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و تاسیسات صنعتی استفاده می‌شود تا از یکسان‌سازی جهت جریان اطمینان حاصل شود.
| سایز Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| طول (L) | Length(L) | 25 | 26 | 27 | 28 | 31 | 37 | 47 | 50 | 60 |
| قطر (d) | Diameter(d) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| قطر(d1) | Diameter(d1) | 46 | 50 | 65 | 75 | 83 | 97 | 115 | 130 | 150 |
| قطر (D) | Diameter(D) | 50 | 54 | 68 | 84 | 86 | 102 | 120 | 137 | 156 |
| عمق(H) | Height (H) | 4 | 4 | 4 | 4 | 4 | 5 | 6 | 6 | 6 |
| قطر (M) | Diameter(M) | 33 | 35 | 45 | 46 | 66 | 22 | 86 | 102 | 120 |
| وزن تقریبی | Weight Approx. | 160 | 190 | 280 | 400 | 450 | 690 | 1080 | 1580 | 1970 |
| (Kvs)میزان دبی | Flow Rate (Kvs) | 3.9 | 7.6 | 13.7 | 16.8 | 24.5 | 46 | 70 | 87 | 120 |
