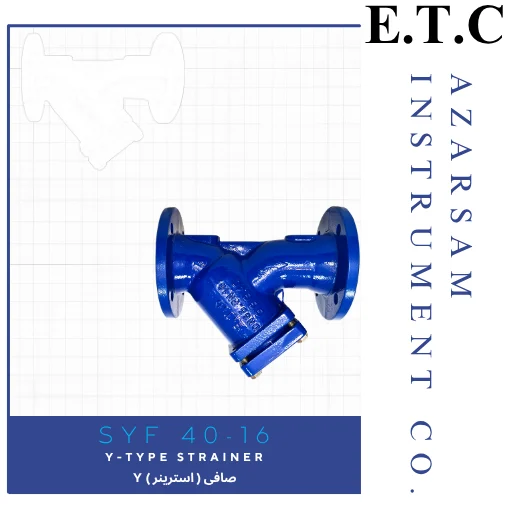

صافی ( استرینر ) Y Type Strainer 40-16
در قلب هر سیستم انتقال سیال، چه آب صنعتی باشد، چه بخار پرحرارت یا روغن داغ، وجود یک محافظ مطمئن برای جلوگیری از ورود آلاینده‌ها امری حیاتی است. صافی تیپ Y که با نام فیلتر Y شکل یا استرینر Y-Type نیز شناخته می‌شود، دقیقاً همین نقش را ایفا می‌کند. این دستگاه به عنوان اولین خط دفاعی در مسیر سیال‌ها عمل کرده و ذرات جامد، زنگ‌زدگی، رسوبات و سایر ناخالصی‌ها را به دام می‌اندازد تا از تجهیزات حساس و ارزشمند پایین‌دست محافظت کند.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
16
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
صافی | استرینر تیپ Y (Y-Strainer): محافظ بی‌قید و شرط خطوط لوله شما
در قلب هر سیستم انتقال سیال، چه آب صنعتی باشد، چه بخار پرحرارت یا روغن داغ، وجود یک محافظ مطمئن برای جلوگیری از ورود آلاینده‌ها امری حیاتی است. صافی تیپ Y که با نام فیلتر Y شکل یا استرینر Y-Type نیز شناخته می‌شود، دقیقاً همین نقش را ایفا می‌کند. این دستگاه به عنوان اولین خط دفاعی در مسیر سیال‌ها عمل کرده و ذرات جامد، زنگ‌زدگی، رسوبات و سایر ناخالصی‌ها را به دام می‌اندازد تا از تجهیزات حساس و ارزشمند پایین‌دست محافظت کند.
ویژگی‌های فنی و مشخصات صافی تیپ Y:
- دامنه سایزهای گسترده: این صافی در محدوده وسیعی از سایزهای DN15 تا DN150 تولید می‌شود تا پاسخگوی نیازهای متنوع پروژه‌های کوچک و بزرگ باشد.
- تحمل فشار و دمای بالا: با فشار نامی PN16 و توانایی عملکرد پیوسته در دمای کاری تا ۳۵۰ درجه سلسیوس، این محصول گزینه‌ای ایده‌آل برای سخت‌ترین شرایط عملیاتی در صنایع است.
- تولید مطابق با استانداردهای بین‌المللی: فرآیند طراحی و تولید این صافی‌ها مطابق با استاندارد دقیق DIN انجام می‌پذیرد که تضمین‌کننده کیفیت, دقت ابعادی و عملکرد قابل اطمینان آن است.
- کاربردهای چندگانه: از تاسیسات ساختمانی گرفته تا پالایشگاه‌ها، نیروگاه‌های بخار، سیستم‌های آبرسانی و صنایع پتروشیمی، از این صافی برای محافظت از شیرآلات، پمپ‌ها، فلومترهای جریان و دیگر تجهیزات استفاده می‌شود.
مزایای کلیدی استفاده از صافی تیپ Y:
- کاهش هزینه‌های نگهداری: با جلوگیری از رسوب و ساییدگی در تجهیزات، عمر مفید آن‌ها را افزایش داده و هزینه‌های تعمیرات را به شدت کاهش می‌دهد.
- افزایش کارایی سیستم: با حذف ذرات مزاحم، به جریان سیال کمک کرده و از افت فشار غیرضروری در سیستم جلوگیری می‌کند.
- طراحی بهینه برای سرویس‌دهی آسان: ساختار Y شکل این صافی امکان نصب در فضای محدود را فراهم کرده و فرآیند تمیز کردن یا تعویض شبکه آن را بسیار ساده می‌سازد.
- ساخت با کیفیت و بادوام: جنس بدنه این صافی‌ها معمولاً از چدن، فولاد کربنی یا استنلس استیل بوده که تضمین‌کننده مقاومت بالا در برابر خوردگی و ضربه است.
نحوه عملکرد صافی تیپ Y: محافظت هوشمند از خطوط لوله و تجهیزات صنعتی
محافظت از خطوط لوله و تجهیزات صنعتی
صافی تیپ Y (Y-Strainer) یک تجهیز ضروری در سیستم‌های لوله‌کشی است که نقش فیلتراسیون اولیه و جداسازی ذرات جامد از سیالات (مایعات و گازها) را بر عهده دارد. عملکرد هوشمندانه این دستگاه، سلامت و کارایی کل سیستم را تضمین می‌کند.
مکانیسم عملکرد به زبان ساده:
عملکرد این صافی بر اساس اصل فیلتراسیون فیزیکی و تغییر مسیر جریان استوار است. سیال در حال عبور از لوله، وارد بدنه صافی می‌شود. به دلیل طراحی Y شکل، جریان مجبور می‌شود از یک صفحه مشبک استیل (استینلس استیل) یا توری فیلتر عبور کند. این توری به عنوان یک سد عمل کرده و تمامی ناخالصی‌های جامد معلق در سیال مانند:
- رسوبات وscale لوله
- ذرات زنگ‌زدگی
- پوسته‌های جدا شده
- شن و ماسه
- و سایر آلاینده‌ها
را به دام می‌اندازد. سیال تصفیه‌شده سپس به مسیر خود در خط لوله ادامه می‌دهد، در حالی که ذرات مضر پشت توری باقی می‌مانند.
فواید کلیدی استفاده از استرینر Y شکل:
- حفاظت از تجهیزات حساس و گران‌قیمت: نصب این صافی در بالادست (Upstream) تجهیزات، بهترین روش برای محافظت از قطعاتی مانند پمپ‌ها، شیرهای کنترلی دقیق، فلومترها (جریان‌سنج‌ها)، تله‌های بخار و مبدل‌های حرارتی در برابر ساییدگی، رسوب و آسیب است.
- کاهش چشمگیر هزینه‌های نگهداری و تعمیرات: با جلوگیری از ورود آلاینده‌ها به تجهیزات، از خرابی‌های زودرس جلوگیری کرده و عمر مفید دستگاه‌ها را افزایش می‌دهد. این امر منجر به کاهش توقفات ناخواسته خط تولید و صرفه‌جویی قابل توجه در هزینه‌ها می‌شود.
- حفظ کارایی و بازدهی سیستم: وجود ذرات جامد می‌تواند علت افت فشار و کاهش راندمان سیستم شود. این صافی با حذف این ذرات، به جریان یافتن روان سیال و حفظ بهره‌وری سیستم کمک می‌کند.
- سرویس و نگهداری آسان: طراحی این صافی به گونه‌ای است که میتوان به راحتی و بدون نیاز به قطع اتصال کل خط لوله، درپوش آن را باز کرد و توری را برای تمیز کردن یا تعویض خارج نمود.
راهنمای نصب اصولی صافی تیپ Y (Y-Strainer)
نصب صحیح صافی تیپ Y عاملی کلیدی در تضمین کارایی و طول عمر این تجهیز حیاتی است. این صافی‌ها عموماً به صورت فلنجی تولید شده و برای نصب در خطوط لوله آماده می‌شوند.
نکات طلایی و اصول نصب:
- جهت نصب صحیح: این صافی قابلیت نصب به صورت افقی و عمودی را دارد. با این حال، رعایت یک اصل بسیار مهم و غیرقابل اجتناب است:
- محفظه جمع‌آوری ذرات (درپوش) حتماً باید به سمت پایین (زمین) قرار گیرد. این کار دسترسی آسان برای بازرسی و تخلیه رسوبات را ممکن می‌سازد.
- رعایت جهت جریان سیال: بر روی بدنه صافی، فلش جهت جریان (Flow Direction) حک شده است. نصب دستگاه حتماً می‌بایست مطابق با این جهت‌نمایی انجام شود تا از ایجاد مقاومت اضافی در مسیر سیال جلوگیری شده و عملکرد بهینه فیلتراسیون تضمین گردد.
- دسترسی برای نگهداری: همواره فضای کافی در اطراف درپوش تخلیه (Sediment Pot) در نظر بگیرید تا امکان باز کردن، تمیز کردن و سرویس دورهئی شبکه فیلتر بدون ایجاد مزاحمت برای سایر تجهیزات فراهم باشد.
- توجه به نوع سیال: نحوه نصب می‌تواند بسته به نوع سیال (مانند بخار داغ یا آب) متفاوت باشد. برای جلوگیری از هرگونه خطا و اطمینان از نصب بی‌نقص، همواره به راهنمای نصب و راه‌اندازی (Installation Manual) ارائه شده توسط سازنده مراجعه کنید.
چرا رعایت این اصول حیاتی است؟
نصب غیر صحیح نه تنها از کارایی دستگاه می‌کاهد، بلکه می‌تواند باعث ایجاد افت فشار شدید، آسیب به تجهیزات و حتی اختلال در کل فرآیند شود. یک نصب اصولی مطابق با استانداردها، اولین گام در حفاظت از سرمایه‌گذاری شما و تضیمن عملکرد بدون وقفه سیستم است.
| سایز Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| طول (L) | Length | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | |
| طول (L1) | Length | 56 | 68 | 82 | 98 | 114 | 119 | 134 | 149 | 169 | 199 | 224 | |
| ارتفاع (H) | Height | 85 | 95 | 110 | 120 | 145 | 158 | 182 | 220 | 240 | 280 | 300 | |
| ارتفاع (H1) | Height | 140 | 155 | 185 | 220 | 250 | 255 | 290 | 340 | 390 | 460 | 500 | |
| قطر (D) | Diameter | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | |
| قطر (D1) | Diameter | 23 | 28 | 36 | 42 | 50 | 61.5 | 78.5 | 89.5 | 109.5 | 137.5 | 160 | |
| قطر (K) | Diameter | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | |
| n * ød | n * ød | 4*14 | 4*14 | 4*14 | 4*18 | 4*18 | 4*18 | 8*18 | 8*18 | 8*18 | 8*18 | 8*22 | |
| وزن تقریبی | Weight Approx. | 3.5 | 4 | 5.5 | 7 | 9 | 12 | 16 | 21 | 32 | 47 | 64 | |
| دبی(Kvs) | Flow Rate (m³/h) | 6.9 | 10.8 | 17.8 | 26.1 | 36.7 | 61 | 98.6 | 146 | 234 | 376 | 398 | |
| قطر سوراخ توری | Mesh Diameter | Ø 0.8 |
Ø 1.6 |
||||||||||
| توری دولایه | Double Mesh | در موارد خاص از توری دولایه که لایه بیرونی به صورت استاندارد و لایه داخلی با قطر سوراخ 0.2 باشد ، میتوان سفارش نمود. |
In some special order we use double mesh standardly and also you can order 0.2 diameter for the inner layer. |
||||||||||
