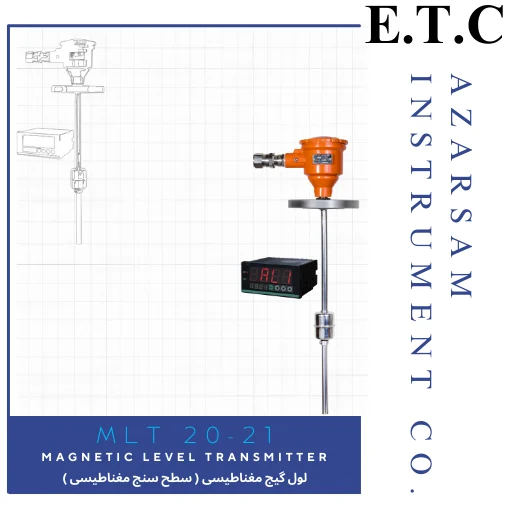

لول ترانسمیتر مغناطیسی | Magnetic Level Transmitter MLT 20-21

لول ترانسمیتر مغناطیسی MLT 20-21

این تجهیز با فشار اسمی PN16/40 و قابلیت کار در دمای بالا (تا ۱۵۰°C یا ۳۰۲°F)، برای محیط‌های صنعتی سخت‌گیر طراحی شده است. پیکربندی اتصال دنده‌ای یا فلنجی آن، نصب در انواع سیستم‌ها را آسان می‌کند.

کاربردهای اصلی MLT 20-21 شامل مخازن آب و سوخت، دی‌ایراتورها، مخازن کندانس، منابع تحت فشار و تانک‌های اسید می‌شود. این ترانسمیتر به‌طور گسترده در تصفیه‌خانه‌های آب، نیروگاه‌ها، پالایشگاه‌ها، صنایع پتروشیمی و سایر پروژه‌های صنعتی نیازمند کنترل دقیق سطح، مورد استفاده قرار می‌گیرد.

برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید

18 نفر در حال مشاهده این محصول هستند!

لول ترانسمیتر مغناطیسی MLT 20-21: راه‌حل مطمئن کنترل سطح مایعات در صنایع مختلف

  • مشخصات فنی کلیدی:

کاربرد اصلی: اندازه‌گیری و کنترل دقیق سطح مایعات

فشار کاری: طراحی شده برای فشار اسمی PN16/40

نحوه اتصال: پیکربندی اتصال دنده‌ای یا اتصال فلنجی (Flanged) برای انعطاف در نصب

محدوده دمایی: عملکرد پایدار در دمای کاری تا ۱۵۰ درجه سانتیگراد (معادل ۳۰۲ درجه فارنهایت)

سازگاری: مناسب برای طیف گسترده‌ای از سیالات در محیط‌های صنعتی



  • کاربردهای صنعتی لول ترانسمیتر MLT 20-21:
    این ترانسمیتر سطح، انتخابی قابل اعتماد برای مانیتورینگ و کنترل مخازن در صنایع حساس است، از جمله:
  1. مدیریت منابع آبی: مخازن ذخیره آب، تصفیه‌خانه‌های آب و فاضلاب (Wastewater Treatment Plants)
  2. صنایع انرژی: دی‌ایراتورها (Deaerators)، مخازن کندانس (Condensate Tanks)
  3. پالایش و پتروشیمی: پالایشگاه‌ها (Refineries)، مجتمع‌های پتروشیمی (Petrochemical Complexes)، مخازن سوخت (Fuel Storage Tanks)
  4. صنایع شیمیایی: تانک‌های نگهداری اسید (Acid Tanks) و مواد شیمیایی
  5. تجهیزات تحت فشار: منابع تحت فشار (Pressurized Vessels)
  6. پروژه‌های صنعتی: کاربرد در انواع فرآیندهای تولیدی نیازمند کنترل سطح
  • مزیت رقابتی:
    لول ترانسمیتر تیپ MLT 20-21 با ترکیب دوام بالا (PN16/40)، مقاومت در دمای ۱۵۰°C و انعطاف اتصال (دنده‌ای/فلنجی)، گزینه‌ای ایده‌آل برای شرایط عملیاتی چالش‌برانگیز در صنایع آب، انرژی و فرآیندی است



روش‌های نصب بهینه لول ترانسمیتر مغناطیسی MLT-20-21

۱. نصب رو‌باز (بالای مخزن)

در مخازن دفنی (زیرزمینی) یا شرایط خاص، این تجهیز از بالای مخزن به صورت فلنجی یا دنده‌ای نصب می‌شود.

توجه مهم: برای مخازن با ارتفاع بیش از ۱۵۰۰ میلی‌متر، حتماً از مهارکننده (Stabilizer) در کف مخزن استفاده کنید. این کار از میله ترانسمیتر در برابر نوسانات سیال و فشارهای مکانیکی محافظت می‌کند.

۲. نصب کنار مخزن

در مواردی که نیاز به نصب از بدنه مخزن وجود دارد، دستگاه را داخل چمبر حفاظتی (Protection Chamber) قرار دهید.

روش اتصال: چمبر را از طریق دو نازل (Nozzles) به کناره مخزن متصل نمایید. این طراحی از سنسور در برابر ضربات مستقیم و جریان‌های تند سیال محافظت می‌کند.

۳. ملاحظات نصب

برای مخازن با عمق زیاد (>۱.۵متر)، مهارکننده کفی الزامی است تا از خمش میله جلوگیری شود.

استفاده از چمبر جانبی در نصب‌های کناری، طول عمر دستگاه را در سیالات خورنده یا متلاطم افزایش می‌دهد.

مشخصات فنی و متریال قطعات :

فشار نامی Nominal Pressure PN16/40
دمای کاری Working Temperature -10 …+150 ˚C
طول قابل ساخت Min. & Max. lengths 300mm … 2500mm
محافظت در برابر غبار و رطوبت Ingress Protection IP65
دقت عملکردی Accuracy ± 5mm
کمترین دانسیته Min. Density Ti 0.5 / S.S. 0.85
بیشترین گرانروی Max. Viscosity 400cSt
ولتاژ تغذیه Power supply  24V DC (12-28)
جریان و  ولتاژ خروجی از LT Output signal 4 … 20 mA or 0-10V
نوع و سایز اتصال Size & Type of connection Flange or Screwed (DN50, 2″#150/300)
متریال باکس(در صورت سفارش(Ex d Box Material (Ex d type) AL
متریال توپی  Ball Float Material SS304/316 /Ti
متریال فلنج و بقیه لوازم در ارتباط با سیال Flanges & Other wet parts SS304/316
