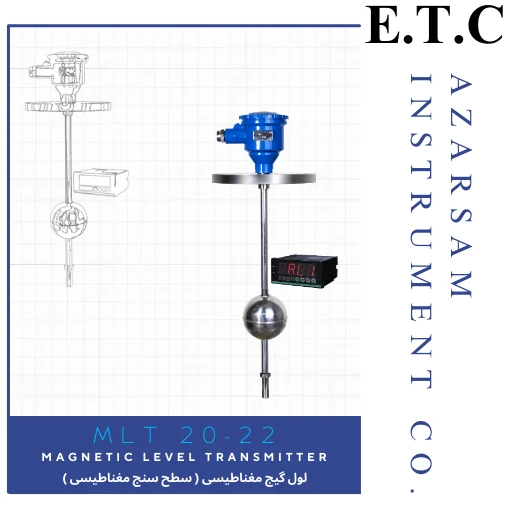

لول ترانسمیتر مغناطیسی | Magnetic Level Transmitter MLT 20-22

لول ترانسمیتر مغناطیسی با فشار اسمی PN16/40، پیکربندی انعطاف‌پذیر اتصال (فلنجی/دنده‌ای) و تحمل دمایی تا ۱۵۰°C (302°F)، برای چالش‌برانگیزترین محیط‌های عملیاتی طراحی شده است. عملکرد پایدار آن در شرایط فشار و دمای بالا، قابلیت اطمینان فرآیندهای صنعتی را تضمین می‌کند.

برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید

12 نفر در حال مشاهده این محصول هستند!

MLT 20-22: راه‌حل صنعتی برای مانیتورینگ دقیق مایعات

ویژگی‌های کلیدی:
این تجهیز با فشار اسمی PN16/40، پیکربندی انعطاف‌پذیر اتصال (فلنجی/دنده‌ای) و تحمل دمایی تا ۱۵۰°C (302°F)، برای  محیط‌های عملیاتی طراحی شده است. عملکرد پایدار آن در شرایط فشار و دمای بالا، قابلیت اطمینان فرآیندهای صنعتی را تضمین می‌کند.

  • کاربردهای تخصصی در صنایع :

✅ مدیریت منابع انرژی:

مانیتورینگ دی‌ایراتورها (Deaerators) و مخازن کندانس (Condensate Tanks)

کنترل سطح در مخازن سوخت (Fuel Tanks) پالایشگاه‌ها

✅ صنایع شیمیایی و فرآیندی:

اندازه‌گیری ایمن در تانک‌های اسیدی و مواد شیمیایی خورنده

نظارت بر منابع تحت فشار (Pressurized Vessels)

✅ مدیریت آب و فاضلاب:

بهره‌برداری در تصفیه‌خانه‌های آب و فاضلاب (WTP/WWTP)

کنترل مخازن ذخیره آب صنعتی و آشامیدنی

✅ پتروشیمی و پالایشگاهی:

نصب در مجتمع‌های پتروشیمی (Petrochemical Plants)

کاربرد در مخازن واسطه‌های شیمیایی

✅ پروژه‌های زیرساختی:

استفاده در سیستم‌های گرمایشی/سرمایشی مرکزی

یکپارچه‌سازی با اتوماسیون صنعتی در خطوط تولید



چرا MLT 20-22 گزینه بهینه صنایع است؟

  1. سازگاری گسترده: عملکرد بی‌خطر در تماس با سیالات متنوع (از آب تا سوخت‌ها و اسیدهای رقیق)
  2. دوام در شرایط سخت: مقاومت در برابر خوردگی، نوسانات دما و فشارهای عملیاتی بالا
  3. انعطاف نصب: پشتیبانی از هر دو نوع اتصال رزوه‌ای (Threaded) و فلنج‌دار (Flanged) برای ادغام آسان
  4. کالیبراسیون آسان: قابلیت تنظیم دقیق متناسب با چگالی سیال و هندسه مخزن

راهنمای نصب ترانسمیتر مغناطیسی MLT 20-22

  • نصب از بالای مخزن (Top-Mount)
  1. مخازن دفنی/زیرزمینی: در مخازن مدفون یا شرایط خاص، دستگاه به‌صورت فلنجی (Flanged) یا رزوه‌ای (Threaded) بر روی سقف مخزن نصب می‌شود.
  2. مخازن بلند (>۱.۵ متر): برای جلوگیری از خمش میله (Rod Deflection) ناشی از نوسانات سیال یا فشار هیدرودینامیک. الزام استفاده از مهارکننده کفی (Bottom Stabilizer) در کف مخزن.



  • نصب جانبی با سیستم حفاظتی (Chamber Mount)

هنگام نیاز به نصب از بدنه:

قرار دادن ترانسمیتر در چمبر حفاظتی (Protection Chamber) از جنس

اتصال چمبر به مخزن از طریق دو نازل جوشی یا رزوه‌ای (Welded/Threaded Nozzles)

مزایای کلیدی:

محافظت در برابر ضربات مکانیکی و جریان‌های توربولنت

کاهش اثر تلاطم سیال (Fluid Turbulence) بر دقت اندازه‌گیری

امکان سرویس‌دهی بدون تخلیه مخزن

فشار نامی

Nominal Pressure

PN16/40

دمای کاری

Working Temperature

-10 …+150 ˚C

طول قابل ساخت

Min. & Max lengths

300mm … 2500mm

دقت عملکردی

Accuracy

± 5mm

محافظت در برابر غبار و رطوبت

Ingress Protection

IP65

کمترین دانسیته

Min. Density

0.65 g/cm3

بیشترین گرانروی

Max Viscosity

400 cSt

جریان و ولتاژ خروجی LT

Output Signal voltage and amperage

4 … 20 mA OR 0…10V

ولتاژ تغذیه

Power Supply

 24V DC (12-28)

نوع و سایز اتصال

Size & Type of connection

Flange or Screwed (DN100,4″#150/300)

(Ex d متریال باکس(در صورت سفارش

Box Material (Ex d type)

AL

متریال توپی

Ball Float Material

SS304/316

متریال فلنج و بقیه لوازم در ارتباط با سیال

Flanges & Other wet parts

SS304/316
