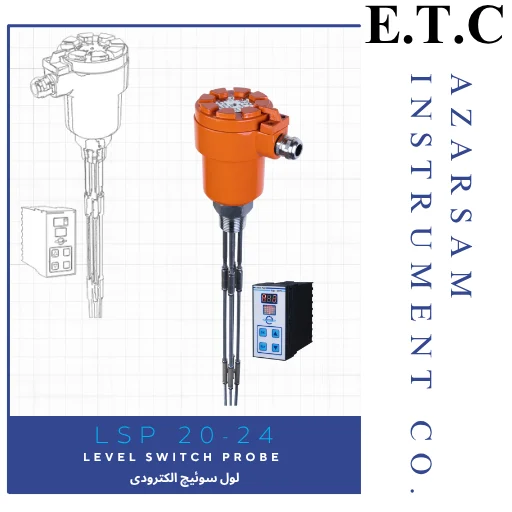

لول سوئیچ الکترودی | Level Switch Probe LSP 20-24
لول سوئیچ الکترودی راهکار ایمن برای مخازن فلزی و پلیمری
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
18
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
مشخصات فنی کلیدی لول سوئیچ الکترودی
| پارامتر | مقدار | استاندارد |
| محدوده فشار | حداکثر PN40 | EN 1092-1 |
| اتصالات | ۱″ NPT یا فلنج ۱.۵″ کلاس ۳۰۰ | ASME B16.5 |
| محدوده دمایی | ۲۰- تا ۲۳۵+ °C | IEC 60529 |
| سیال قابل اندازه‌گیری | مایعات رسانای الکتریکی (هدایت ≥ ۵ μS/cm) | – |
کاربردهای تخصصی
کاربرد های لول سوئیچ الکترودی | Level Switch Probe LSP 20-24
مکانیزم عملکرد پیشرفته
۱. تشخیص سطح بر اساس رسانایی:
- ارسال سیگنال الکتریکی بین الکترودهای استنلس استیل ۳۱۶L
- فعال‌سازی رله هنگام تماس سیال با الکترود
۲. سیستم حفاظت سه‌لایه:
- عایق‌بندی سرامیکی ضد شوک حرارتی
ویژگی‌های منحصربه‌فرد
- نگهداری صفر: عملکرد بدون قطعات متحرک
- پیکربندی انعطاف‌پذیر: پشتیبانی از ۱ تا 4 الکترود
- پاسخگویی سریع: زمان عکس‌العمل < ۰.۵ ثانیه
- سازگاری با سیالات خورنده: بدنه ۳۱۶SS + پوشش PTFE
پنل کنترل CP33: کنترل سیستم
| ویژگی | مزیت |
| حالت‌های عملیاتی | کنترل سطح، آلارم، حفاظت خشک‌کاری |
| خروجی‌ها | ۲ رله SPDT |
| محافظت الکتریکی | TVS دیود ضد شوک ۲KV |
| نمایشگر | LED وضعیت سطح و خطا |

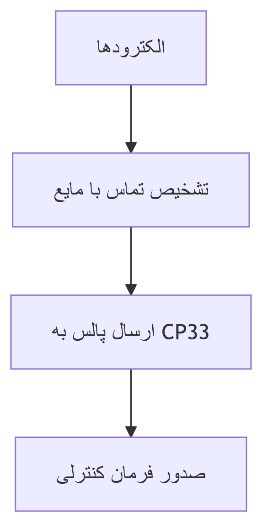

مکانیزم پیشرفته تشخیص سطح در لول سوئیچ LSP 20-24: فناوری مبتنی بر رسانایی الکتریکی
راهکار ایمن برای مخازن فلزی و پلیمری همراه پنل CP33
مراحل نصب و کانفیگ
- پیکربندی الکترودها:
- ۴ الکترود استاندارد ۱ متری از جنس استنلس استیل 316L
- قابلیت کوتاه‌سازی تا ۳۰cm یا افزایش طول تا ۲m (سفارشی)
- تنظیم ارتفاع هر الکترود برای سطوح مختلف (آلارم/قطع/وصل)
- روش‌های اتصال:
|
نوع مخزن |
روش نصب |
الکترود مرجع |
|
فلزی |
اتصال بدنه به مخزن |
بدنه دستگاه |
|
پلیمری |
نصب فلنجی/دنده‌ای |
الکترود REF اختصاصی |
اصول تشخیص سطح در ۳ گام
- تشکیل مدار الکتریکی:
- ایجاد جریان <۵mA با ولتاژ ایمن <۶V
- عبور جریان هنگام تماس الکترود با مایع (هدایت ≥۵ μS/cm)
- ارسال سیگنال به CP33:
- تبدیل به سیگنال دیجیتال با زمان پاسخ <۰.۲s
- واکنش هوشمند:
- فعال‌سازی رله‌های SPDT (۱۶A/250VAC)
ویژگی‌های ایمنی منحصربه‌فرد
- طراحی ذاتی ایمن:
ولتاژ فوق‌پایین (<۶V) بدون ریسک جرقه - ایزولاسیون سه‌لایه:
- عایق سرامیکی الکترودها
- حفاظت ضد خشک‌کاری:
قطع خودکار هنگام عدم تماس با مایع
۴ مزیت رقابتی
- نگهداری صفر
عدم وجود قطعات متحرک یا کالیبراسیون دوره‌ای - انعطاف پذیری بالا
پیکربندی الکترودها برای سطوح مختلف (MAX/MIN/Alarm) - مقاومت در شرایط سخت
عملکرد پایدار در دمای ۲۳۵°C و فشار PN40 - اتصالات فلنجی ۱.۵” 300# یا دنده‌ای NPT 1″
راهنمای نصب حرفه‌ای لول سوئیچ الکترودی: روش صحیح استقرار عمودی در مخازن
پیکربندی ایمن الکترودها برای تشخیص سطح دقیق در بویلرها
لوازم مورد نیاز نصب
|
ابزار |
مشخصات فنی |
|
آچار تنظیم گشتاور |
محدوده ۲۰-۲۵ Nm |
|
قیچی برش لوله |
مخصوص استنلس استیل |
|
نوار تفلن |
گرید صنعتی (ضد دماهای بالا) |
|
مولتی‌متر |
برای تست مقاومت عایق |
۴ مرحله نصب ایمن (روش عمودی)
- آماده‌سازی الکترودها:
- اندازه‌گیری ارتفاع مورد نیاز مخزن
- برش الکترودها با قیچی لوله‌بر مخصوص (زاویه ۹۰° ±۰.۵°)
- سمباده‌زنی لبه‌های برش خورده برای جلوگیری از آسیب عایق
- مونتاژ الکترودها:
-
- ترتیب صحیح: الکترود → حائل سرامیکی → مهره آب‌بندی
- نصب بدنه اصلی:
- پیچاندن پایه با اتصال دنده‌ای NPT 1”
- گشتاور نهایی: ۲۲ Nm با آچار کالیبره
- آب‌بندی با نوار تفلن (حداقل ۵ دور)
- اتصال الکترودها:
- سفت‌کردن مهره‌ها با گشتاور ۱.۵-۲ Nm
- حفظ فاصله ۱۰mm بین الکترودها
نکات حیاتی حین نصب
⚠️ هشدارهای ایمنی:
- انحراف مجاز از عمود: حداکثر ±۲°
- عدم تماس الکترودها با دیواره مخزن
- تست مقاومت عایق (>۱۰۰MΩ) قبل از راه‌اندازی
🔧 بهینه‌سازی عملکرد:
- استفاده از حائل‌های سرامیکی برای دمای بالای ۱۵۰°C
- نصب محافظ مکانیکی در محیط‌های ارتعاشی
عیب‌یابی اولیه
|
مشکل |
راهکار |
|
نشت از اتصال |
بازکردن و پیچاندن مجدد با نوار تفلن جدید |
|
خطای اندازه‌گیری |
بررسی فاصله الکترودها و تست عایق‌بندی |
مشخصات فنی:
| فشار نامی | Nominal pressure |
PN 40 |
| دمای کاری | Working Temperature |
235 ˚C |
| محافظت در برابرغبار و رطوبت | Ingress Protection |
IP63 |
| نوع اتصال | Connection Type | Threaded (1” NPT) or Flanged (1 ½” 300#) |
| حداکثر طول کابل قابل استفاده (از سوئیچ به کنترلر) | Maximum cable length |
30 m |
| ماکزیمم طول الکترود ها | Max. Probe tip length |
1000 mm |
| مینیمم طول الکترود ها | Min. Probe tip length |
75 mm |
| گلند کابل | Cable gland | M20 |
| CP33ولتاژ تغذیه پانل | CP33 supply voltage |
220V AC |
| CP33جریان و ولتاژ خروجی از پانل | CP33 output voltage and current |
5A 12~220V AC/DC |
| کمترین رسانایی (در صورت استفاده از پانل CP33) | Min. Conductivity |
1 µS/cm @ 25 ˚C |
