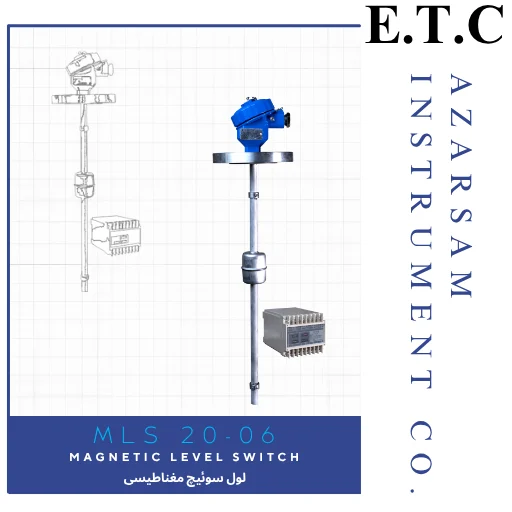

لول سوئیچ مغناطیسی | Magnetic Level Switch MLS 20-06

لول سوئیچ مغناطیسی MLS 20-06:  کنترل سطح مخازن صنعتی

لول سوئیچ تیپ MLS 20-06  یکی از پرکاربردترین و اقتصادی‌ترین تجهیزات در این حوزه است که برای نظارت بر سطح انواع مایعات، از آب ساده تا سیالات چالش‌زا، طراحی شده است.

ویژگی‌های فنی لول سوئیچ MLS 20-06

این سوئیچ سطح مکانیکی، برای عملکرد در سخت‌ترین شرایط صنعتی ساخته شده است:

• محدوده فشار گسترده: توانایی عملکرد در فشار نامی PN16 تا PN40.
• تحمل دمای بالا: عملکرد پایدار در دمای کاری حداکثر ۱۵۰ درجه سانتی‌گراد (۳۰۲ درجه فارنهایت).
• انعطاف در نصب: ارائه در دو مدلاتصال دنده‌ای و اتصال فلنجی برای تطبیق‌پذیری با انواع سیستم‌های موجود.
• ساختار مستحکم: طراحی ساده و مکانیکی که نیاز به نگهداری پیچیده را کاهش می‌دهد.

کاربردهای کلیدی لول سوئیچ MLS 20-06

قابلیت‌های این دستگاه، آن را به انتخابی ایده‌آل برای ده‌ها کاربری مختلف تبدیل کرده است:

• سیستم‌های آبرسانی: کنترل سطح مخازن ذخیره آب و پمپ‌های booster.
• دی‌ایراتورها (Deaerator): جلوگیری از کاهش یا افزایش بیش از حد سطح آب در دی‌ایراتورها.
• مدیریت سوخت: کنترل سطح در تانک‌های سوخت (دیزل، مازوت) و ارسال آلارم پر یا خالی بودن.
• مخازن کندانس: محافظت از پمپ‌های کندانس و جلوگیری از سرریز شدن در مخازن جمع‌آوری.
• منابع تحت فشار: استفاده در بویلرهای کوچک، منبع انبساط و سایر مخازن تحت فشار.
• صنایع شیمیایی: کاربرد در تانک‌های اسید و تصفیه‌خانه‌های آب و فاضلاب (با توجه به جنس متریال بدنه).

چرا MLS 20-06 را برای کنترل سطح انتخاب کنیم؟

دلایل محبوبیت این لول سوئیچ در بین مهندسان و خریداران صنعتی عبارتند از:

1. عدم وابستگی به برق: به دلیل ماهیت کاملاً مکانیکی، در صورت قطعی برق به کار خود ادامه می‌دهد.
2. نصب و راه‌اندازی آسان: پیچیدگی‌های سیستم‌های الکترونیکی را ندارد.
3. قیمت مقرون‌به‌صرفه: در مقایسه با سیستم‌های تمام اتوماتیک، هزینه اولیه و نگهداری کمتری دارد.
4. قابلیت اطمینان بالا: با حداقل قطعات متحرک، طول عمر عملیاتی بالایی ارائه می‌کند.

نکته مهم: برای انتخاب صحیح، همیشه به جنس متریال بدنه و فلوتر (شناور) با توجه به نوع سیال (مثلاً اسید) دقت کنید.

مکانیزم عملکرد لول سوئیچ الکترومغناطیسی: دقت و اطمینان در کنترل سطح

لول سوئیچ‌های الکترومغناطیسی با بهره‌گیری از یک اصل فیزیکی، تبدیل به یکی از مطمئن‌ترین تجهیزات برای کنترل سطح مایعات در صنایع گوناگون شده‌اند. اما این دستگاه چگونه کار می‌کند؟

اساس کار: از حرکت مایع تا فرمان الکتریکی

عملکرد این سوئیچ سطح را می‌توان در چند مرحله ساده و کارآمد خلاصه کرد:

1. حرکت شناور (توپی): یک شناور (توپی) که بر روی یک میله عمودی نصب شده است، هم‌تراز با سطح مایع به سمت بالا و پایین حرکت می‌کند. این شناور در واقع چشم دستگاه است که تغییرات سطح را ردیابی می‌کند.
2. ارسال فرمان: با حرکت شناور و رسیدن آن به سطوح از پیش تعیین‌شده (مثلاً نقطه پر یا خالی شدن مخزن)، یک یا چند سنسور داخلی تحریک می‌شوند.
3. کنترل تجهیزات: این سنسورها یک سیگنال فرمان قطع یا وصل (ON/OFF) ایجاد می‌کنند. این فرمان می‌تواند مستقیماً یا از طریق یک پانل کنترل، به تجهیزاتی مانند الکتروپمپ‌ها، شیرهای سلونوئیدی (Solenoid Valves) و چراغ‌های هشدار ارسال شود تا عملیات مورد نظر (مانند روشن یا خاموش کردن پمپ) به طور خودکار انجام گیرد.

مزایا و ویژگی‌های کلیدی این لول سوئیچ

• قطعات کاملاً استینلس استیل: کلیه بخش‌های در تماس با مایع از فولاد زنگ‌نزن ساخته شده‌اند که باعث عمر طولانی، مقاومت در برابر خوردگی و سازگاری با طیف وسیعی از مایعات حتی اسیدها شده است.
• آببندی عالی (Waterproof): بدنه دستگاه در برابر نفوذ رطوبت و آب به طور کامل عایق‌بندی شده است که قابلیت اطمینان آن را در محیط‌های مرطوب تضمین می‌کند.
• انعطاف‌پذیری در نصب: این تجهیز را می‌توان به دو صورت بالایی (از روی مخزن) و جانبی (در دیواره مخزن) نصب کرد که این انعطاف، امکان استفاده در انواع مختلف مخازن را فراهم می‌آورد.
• قابلیت توسعه و سفارشی‌سازی:
  • امکان اضافه کردن سنسورهای بیشتر برای ایجاد سیستم‌های هشدار چند مرحله‌ای (Alarm).
  • امکان استفاده از چندین شناور بر روی یک میله برای افزایش ضریب اطمینان سیستم یا ایجاد منطق‌های کنترلی پیچیده‌تر (مانند کنترل پمپ یک به عنوان اصلی و دیگری به عنوان رزرو)

راهنمای جامع نصب لول سوئیچ MLS 20-06

نصب صحیح لول سوئیچ MLS 20-06 کلید دستیابی به حداکثر دقت و طول عمر این تجهیز است. این دستگاه با توجه به نوع مخزن شما، به چند روش انعطاف‌پذیر قابل نصب می‌باشد.

روش‌های اصلی نصب

۱. نصب از بالای مخزن (Top Mounting)

این رایج‌ترین روش نصب است که برای مخازن زیرزمینی (دفنی) و همچنین مخازن روکار مورد استفاده قرار می‌گیرد. در این روش، دستگاه به سادگی و از طریق اتصال فلنجی یا دنده‌ای بر روی دهانه بالایی مخزن سوار می‌شود. این روش دسترسی آسان برای تعمیر و نگهداری را فراهم می‌کند.

۲. نصب در مخازن با ارتفاع زیاد (استفاده از مهارکننده)

زمانی که ارتفاع مخزن بیش از ۱.۵ متر (۱۵۰۰ میلی‌متر) باشد، نیروهای هیدرودینامیکی و نوسانات مایع می‌توانند فشار قابل توجهی به میله حسگر وارد کرده و موجب آسیب شوند. برای جلوگیری از این مشکل، استفاده از یک مهارکننده (Stabilizer یا Bottom Guide) در کف مخزن اکیداً توصیه می‌شود. این قطعه از خمش و لرزش بیش از حد میله جلوگیری کرده و دقت اندازه‌گیری را تضمین می‌نماید.

۳. نصب جانبی با استفاده از چمبر محافظ (Side Mounting with Chamber)

در مواردی که نصب از بالا امکان‌پذیر نیست، می‌توان دستگاه را در دیواره جانبی مخزن نصب کرد. برای این کار، لول سوئیچ داخل یک چمبر (محفظه جداگر یا Bypass Chamber) قرار می‌گیرد و سپس این چمبر از طریق دو نازل (Nozzle) به کناره مخزن متصل می‌شود. استفاده از چمبر نه تنها نصب را آسان می‌کند، بلکه از سنسور در برابر تلاطم مستقیم مایع محافظت کرده و آن را برای سرویس و کالیبراسیون به شکلی قابل دسترس می‌سازد.

نکات کلیدی برای نصب اصولی و افزایش عمر دستگاه:

• مخازن دفنی: برای این مخازن، نصب از بالا تنها گزینه در دسترس است. از آب‌بندی کامل محل اتصال اطمینان حاصل کنید.
• مخازن بلند: استفاده از مهارکننده در کف مخازن با ارتفاع بیش از ۱.۵ متر یک الزام است، نه یک گزینه.
• نصب جانبی: استفاده از چمبر برای نصب جانبی، بهترین روش برای حفاظت از دستگاه و سهولت در نگهداری است .

مشخصات فنی و متریال :
