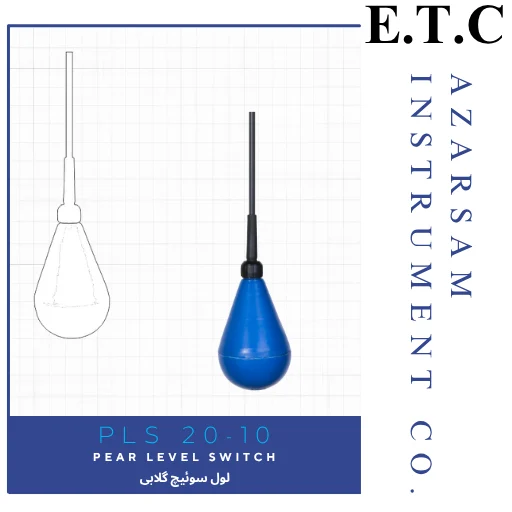

لول سوئیچ گلابی Pear Level Switch | PLS 20-10
لول سوئیچ گلابی مدل PLS 20-10 (با تحمل فشار ۴ بار و دمای عملیاتی ۵۰°C | ۱۲۲°F) راه‌حلی دقیق برای کنترل اتوماتیک سطح مایعات در ارتفاع مورد نظر جهت نصب ، طراحی شده است. این تجهیز صنعتی با عملکرد پایدار در محیط‌های چالش‌برانگیز
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
12
نفر در حال مشاهده این محصول هستند!
برای دریافت مشاوره تخصصی، با ما در تماس باشید.
لول سوئیچ PLS 20-10 | کنترل سطح مایعات در مخازن صنعتی و چاه‌ها
لول سوئیچ گلابی مدل PLS 20-10 (با تحمل فشار ۴ بار و دمای عملیاتی ۵۰ سانتی گراد) راه‌حلی دقیق برای کنترل اتوماتیک سطح مایعات در ارتفاع مورد نظر جهت نصب ، طراحی شده است. این تجهیز صنعتی با عملکرد پایدار در محیط‌های اسیدی و خورنده، انتخابی ایده‌آل برای:
- مخازن ذخیره آب شرب و صنعتی
- تانک‌های اسیدی و مواد شیمیایی
- ایستگاه‌های پمپاژ آب و فاضلاب
- چاه‌های آب کشاورزی و آشامیدنی
- سیستم‌های فاضلاب شهری و صنعتی
- مخازن بتنی زیرزمینی و مخازن هوایی
می‌باشد.
مزایای کلیدی PLS 20-10:
✅ نصب ساده در ارتفاعات متغیر مخازن
✅ عملکرد مطمئن تحت فشار ۴ بار
✅ مقاومت در برابر خوردگی در تماس با اسیدها و سیالات خورنده
✅ عدم نیاز به کالیبراسیون مکرر
✅ سازگاری با طیف وسیعی از مایعات (از آب تا سیالات ویسکوز)
کاربردهای تخصصی:
این لول سوئیچ به‌طور ویژه در پروژه‌های زیرساختی مانند تصفیه‌خانه‌ها، شبکه‌های توزیع آب، سیستم‌های آبیاری تحت فشار و واحدهای صنایع شیمیایی مورد استفاده قرار می‌گیرد. طراحی مستحکم آن تضمین‌کننده کاهش خطاهای اندازه‌گیری و افزایش ایمنی عملیات در محیط‌های حساس است.
پارامترهای فنی برجسته:
▫️ محدوده دمایی: 0 تا ۵۰°C
▫️ خروجی: SPDT
▫️ جنس بدنه: پلیمری
▫️ رتبه حفاظتی: IP66 (مقاوم در برابر نفوذ گردوغبار و پاشش آب)
عنوان بهینه: مکانیزم عملکرد لول سوئیچ PLS 20-10 | کنترل سطح الکترومکانیکی
متن بهینه‌شده:
سیستم عملکرد هوشمند
لول سوئیچ PLS 20-10 به صورت الکترومکانیکی، کنترل سطح مایعات را از طریق مکانیزمی ساده و بدون نیاز به منبع انرژی خارجی انجام می‌دهد. هسته عملکرد این دستگاه مبتنی بر تبدیل حرکت مکانیکی به سیگنال الکتریکی است.
مراحل عملکرد گام‌به‌گام:
1- نصب معلق: دستگاه با استفاده از شناور PP مقاوم شیمیایی و کابل PVC مخصوص تا عمق ۴۰ متر در مایع آویزان می‌شود.
2- تشخیص سطح:
-
- هنگام رسیدن مایع به ارتفاع نصب، شناور با نیروی شناوری ۹۰ درجه انحراف پیدا می‌کند.
- این تغییر زاویه، ساچمه فلزی داخلی را از موقعیت اولیه روی میکروسوئیچ جابجا می‌کند.
3- ارسال فرمان:
-
- جابجایی ساچمه موجب فعال‌سازی کنتاکت‌های SPDT میکروسوئیچ می‌شود.
- سیگنال‌های ON/OFF برای کنترل تجهیزاتی مانند:
- پمپ‌های آب و فاضلاب
- سیستم‌های هشدار
- شیرهای کنترل اتوماتیک
تولید می‌شود.
4- بازگشت به وضعیت اولیه: با کاهش سطح مایع، شناور به حالت عمودی بازگشته و ساچمه به محل اولیه بر روی میکروسوئیچ برگشته و مدار قطع می‌شود.
مزایای منحصربه‌فرد:
- عدم نیاز به کالیبراسیون: طراحی خودترازشونده.
- نگهداری نزدیک به صفر: عدم وجود قطعات متحرک مستهلک شونده.
- واکنش لحظه‌ای: زمان پاسخگویی سریع.
کاربردهای حساس:
این مکانیزم قابل‌اطمینان در پروژه‌های حیاتی مانند:
- سیستم‌های اعلام خطر نشت مخازن شیمیایی
- کنترل سطح در چاه‌های عمیق کشاورزی
- پیشگیری از خشک‌کاری پمپ‌های فاضلابی
- محیط‌های با ویسکوزیته بالا (روغن‌های صنعتی)
مکانیزم لول سوئیچ PLS 20-10 | کنترل سطح بدون انرژی در 40 متر عمق
هسته عملکرد
سوئیچ سطح PLS 20-10 با بهره‌گیری از فناوری الکترومکانیکی (بدون نیاز به منبع انرژی خارجی) تحولی در صنعت کنترل سطح ایجاد کرده است. این سیستم مبتنی بر قانون شناوری ارشمیدس و انتقال مکانیکی نیرو کار می‌کند.
نحوه عملکرد گام‌به‌گام:
- نصب استراتژیک:
- شناور پلی‌پروپیلنی (PP) مقاوم در برابر خوردگی شیمیایی
- کابل PVC با درجه حفاظت IP68 برای محیط‌های خورنده
- قابلیت تعلیق تا 40 متر زیر سطح مایع
- تشخیص خودکار سطح
- مکانیزم سوئیچینگ :
- ساچمه فلزی با حرکت نرم روی سطح شیبدار
- فعال‌سازی کنتاکت های SPDT با دقت بالا
- سیستم بازگشت خودکار با کاهش سطح
۵ مزیت رقابتی منحصربه‌فرد:
- صرفه‌جویی انرژی: عملکرد کاملاً پسیو (بدون برق)
- تحمل فشار هیدرواستاتیک: عملکرد پایدار در 4 بار فشار
- نگهداری صفر: عدم نیاز به کالیبراسیون پس از نصب
- واکنش فوق‌سریع: زمان پاسخ سریع در دمای 0 °C تا 50°C
- سازگاری چندسیالی: آب، اسیدها، روغن‌ها، فاضلاب غلیظ
جدول پارامترهای حیاتی:
| مؤلفه | مشخصات فنی | مزیت رقابتی |
| بدنه اصلی | PP + PVC | آب‌بندی دائمی ضد نشت |
| ساچمه کنترلی | استیل 316L پولیش خورده | عمر مکانیکی 10+ سال |
| زاویه فعال‌سازی | 45° ±2° | دقت بالا در سیالات ویسکوز |
کاربردهای حیاتی در صنایع:
- پتروشیمی: جلوگیری از سرریز تانک‌های اسید
- تصفیه خانه‌ها: کنترل پمپاژ در چاه‌های جمع‌آوری
- کشاورزی نوین: مدیریت سطح در مخازن کود مایع
- صنایع غذایی: نظارت بر تانک‌های روغن گیاهی
- مدیریت بحران: سیستم‌های هشدار سیل در تونل‌ها
نکات طلایی نگهداری:
“برای عملکرد بهینه در سیالات ویسکوز، ماهانه شناور را با فشارآب شستشو دهید. در محیط‌های اسیدی شدید، از مدل‌های با کابل PVDF استفاده نمایید.”
راهنمای نصب تخصصی لول سوئیچ PLS 20-10 | پیکربندی چند نقطه‌ای در مخازن عمیق
دستورالعمل نصب
مراحل استراتژیک پیاده‌سازی:
- تعیین نقطه بحرانی:
- شناسایی ارتفاع دقیق برای فعال‌سازی سوئیچ (با توجه به نیاز کنترل پر/خالی یا آلارم)
- محاسبه طول کابل PVC با در نظر گرفتن فشار هیدرواستاتیک تا عمق 40 متری
- پیاده‌سازی کابلی:
۵ اصل طلایی در نصب ایمن
- آماده‌سازی کابل:
- استفاده از گلند ضدنفوذ A2K برای عبور کابل از دیواره مخازن فلزی
- اعمال خم 180° با شعاع min 10cm برای جلوگیری از پارگی
- تنظیمات الکتریکی:
- اتصال به منبع تغذیه تثبیت‌شده 24V AC ±10%
- نصب فیوز حفاظتی 0.5A سریع‌عمل در مدار کنترل
- بهینه‌سازی شناوری:
- حفظ فاصله min 30cm از دیواره‌های مخزن
- اجتناب از نصب در مسیر جریان‌های گردابی
جدول پیکربندی‌های پیشرفته
| سناریو | تعداد دستگاه | کاربرد ویژه | مزیت |
| کنترل تک مرحله‌ای | 1 | جلوگیری از سرریز مخازن بتنی | کاهش 40% هزینه‌ها |
| سیستم دو نقطه‌ای | 2 | مدیریت پمپاژ چاه‌های عمیق | پیشگیری از خشک‌کاری پمپ |
راهکارهای حل چالش‌های متداول
چالش: نوسانات سطح در مخازن تحت فشار
راهکار:
- نصب دمپر هیدرولیکی در کنار شناور
- استفاده از وزنه تعادل استنلس استیل (اختیاری)
چالش: تشکیل رسوب در سیالات معدنی
راهکار:
- برنامه‌ریزی سرویس دوره‌ای هر 6 ماه
- و نکته آخر اینکه این محصول برای سیالهای با تلاطم بالا که احتمال ضربه خوردن و شکستن باشد مکناسب نیست .
مشخصات فنی و متریال قطعات:
| فشارکاری | Working Pressure |
4 bar |
| دمای کاری | Working Temperature |
0-50 ˚C |
| کمترین دانسیته | Min. Density |
0.65 g/cm3 |
| بیشترین گرانروی | Max. Viscosity |
400 cSt |
| محدوده سوئیچ دادن به هنگام بالا رفتن توپی | Switch Rang of Ball Rising |
90˚ |
| محدوده سوئیچ دادن به هنگام پایین رفتن توپی | Switch Rang of Ball Falling |
45˚ |
| متریال توپی | Ball Material | Polypropylene |
| کابل و گلند کاب متریال | Cable and Gland Cable Material | PVC |
| متریال ساچمه | Shot Material | CS |
| متریال وزنه | Sinker Material | Pb |
| ظرفیت سوئیچها | Switch Capacity |
3A 24VAC |
| طول کابل | Cable Length |
3,6,10,15,20m& make to order |
