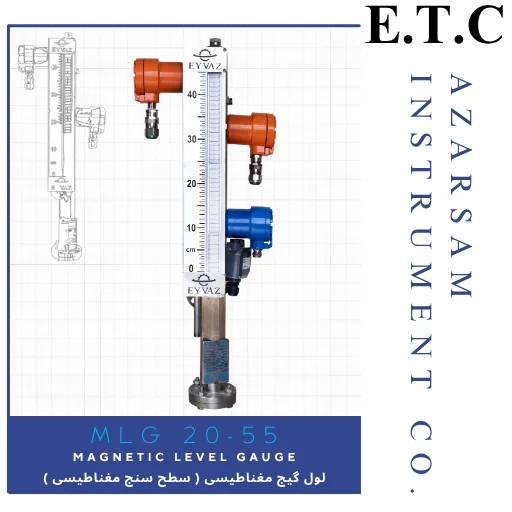

لول گیج مغناطیسی | آبنمای مغناطیسی | Magnetic Level Gauge MLG 20-55
آبنمای مغناطیسی ( لول گیج مغناطیسی ) تیپ MLG 20-55 به‌عنوان یک راه‌حل صنعتی دقیق، برای پایش و کنترل لحظه‌ای سطح مایعات در محدوده ارتفاعی 0.3 تا 18 متر طراحی شده است. این تجهیز با قابلیت عملکرد در فشارهای اسمی PN16 تا PN250 و کلاس‌های کاری 150 تا 1500، انعطاف بالایی در شرایط عملیاتی دشوار ارائه می‌دهد.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
12
نفر در حال مشاهده این محصول هستند!
لول گیج مغناطیسی | آب نمای مغناطیسی MLG 20-55: راه‌حلی مطمئن برای پایش سطح در صنایع حساس
گیج سطح مغناطیسی تیپ MLG 20-55 به‌عنوان یک راه‌حل صنعتی دقیق، برای پایش و کنترل لحظه‌ای سطح مایعات در محدوده ارتفاعی 0.3 تا 18 متر طراحی شده است. این تجهیز با قابلیت عملکرد در فشارهای اسمی PN16 تا PN250 و کلاس‌های کاری 150 تا 1500، انعطاف بالایی در شرایط عملیاتی دشوار ارائه می‌دهد.
ویژگی‌های کلیدی:
اتصالات متنوع: پشتیبانی از فلنج‌های ۱/۲ تا ۲ اینچ و اتصالات دنده‌ای ۱/۲ تا ۱ اینچ
تحمل دمای فوق‌العاده: عملکرد پایدار در دمای 300°C (572°F) منطبق با استانداردهای DIN/ASME
سازگاری با سیالات چالش‌برانگیز: ایده‌ال برای مخازن آب، سوخت، اسیدها، مواد شیمیایی، دیگ‌های بخار و آب‌گرم
کاربردهای استراتژیک در صنایع: این گیج سطح به‌عنوان تجهیزاتی حیاتی در صنایع نفت، گاز و پتروشیمی، داروسازی و صنایع غذایی مورد اعتماد متخصصان قرار گرفته است. مقاومت بالا در برابر خوردگی و طراحی بدون نشتی، آن را به گزینه‌ای امن برای پایش مخازن تحت فشار و محیط‌های با حساسیت بالا تبدیل کرده است.
مکانیزم عملکرد لول گیج مغناطیسی (سطح‌سنج مغناطیسی)
سطح‌سنج‌های مغناطیسی (Magnetic Level Gauge) با بهره‌گیری از دو اصل علمی ترکیبی عمل می‌کنند:
۱. قانون شناوری ارشمیدس (تأثیر چگالی سیال بر اجسام غوطه‌ور)
۲. الکترومغناطیس کاربردی (جاذبه قطب‌های ناهمنام/دافعه قطب‌های همنام)
فرآیند پایش گام‌به‌گام:
- نصب صنعتی: استوانه اصلی دستگاه به‌صورت عمودی از طریق نازل‌های کناری روی مخزن مونتاژ می‌شود.
- هم‌سطح‌سازی: سیال مخزن از مسیر نازل تحتانی وارد محفظه استوانه‌ای می‌گردد.
- شناورسازی مغناطیسی: توپی حاوی آهنربای دائم‌الاثر متناسب با چگالی سیال شناور می‌شود.
- مکانیزم جفت‌شدگی: حرکت عمودی توپی از طریق انتقال غیرتماسی نیروی مغناطیسی به فلپ‌های نشانگر منتقل می‌شود.
- نمایش بصری: چرخش ۱۸۰ درجه‌ای فلپ‌ها باعث تغییر رنگ دیداری (معمولاً سفید→قرمز) و نمایش لحظه‌ای سطح می‌گردد.
سیستم‌های کنترل:
- سنسورهای نقطه‌ای:
- ارسال فرمان به پانل‌های محلی برای کنترل پمپ‌های تغذیه (Start/Stop خودکار)
- حفظ سطح سیال در ارتفاع کالیبره‌شده بدون نیاز به اپراتور
ترانسمیترهای هوشمند:
- خروجی‌های استاندارد صنعتی ۴-۲۰mA یا ۰-۱۰V
- ارتباط مستقیم با سیستم‌های PLC، SCADA و DCS
- امکان پایش مرکزی در اتاق کنترل و ثبت داده‌ها
راهنمای نصب لول گیج مغناطیسی MLG 20-55
مراحل اجرای ایمن و استاندارد:
- آماده‌سازی اولیه:
نصب دستگاه بر روی فلنج‌های مخزن (فاصله مرکز به مرکز مطابق ابعاد سفارشی)
استفاده از گسکت‌های استاندارد (مطابق فشار و دمای کاری)
- روش‌های اتصال:
- اتصال فلنجی:
– تراز دقیق فلنج‌های دستگاه و مخزن
– سفت‌کردن پیچ‌ها به‌صورت متقاطع (گشتاور کنترل شده) - اتصال دنده‌ای:
– پیچیدن کامل مهره‌ها با ابزار کالیبره‌شده
– تست نشتی با فشار پایین
- نصب توپی مغناطیسی (مرحله مهم):
- بازکردن فلنج کور تحتانی
- قراردادن توپی: توجه به علامت فلش روی توپی، جهت‌دهی صحیح قطب مغناطیسی (سمت آهنربا به سمت بالا) .
- بستن فلنج کور با گشتاور مشخص
- راه‌اندازی عملیاتی: بازکردن آرام ولوهای ارتباطی (بین نازل‌ها و مخزن) ورود تدریجی سیال به لوله اصلی ابتدا ولو بالایی باز شود
- مشاهده شناورسازی: توپی متناسب با سطح سیال بالا می‌رود.تثبیت در موقعیت تعادلی (بدون گیرکردن)
نکات فنی حیاتی برای عملکرد بهینه:
⚠️ هشدارهای ایمنی:
تست اولیه با فشار ۲۵% کمتر از فشار کاری
بررسی نشتی قبل از راه‌اندازی کامل
استفاده از محافظ صورت هنگام بازکردن فلنج‌ها
🔧 بهینه‌سازی عملکرد:
کالیبراسیون اولیه در حالت پر/خالی
روغن‌کاری رزوه‌ها در اتصالات دنده‌ای
مشخصات فنی
| طول قابل ساخت | Makeable length | 0.3 … 18m | ||||
| در مدل های قابل نصب از بالا، ارتفاع قابل ساخت تا 2.5متر و حداقل دانسیته0.8 g/cm3 | In Top mounted model, makeable height is up to the 2.5 m and Min. density is 0.8 g/cm3 | |||||
| اتصال فلنجی | Flanged Connection | DN | 15 … 50 | |||
| IN | 1/2″ … 2″ | |||||
| نوع فلنج | Flange Type | Rotatable/Socket Weld/Neck Weld (DIN-ASME) | ||||
| فشار نامی | Nominal pressure | Class150…1500 | PN16…250 | |||
|
اتصال دنده ای |
Thread Connection | NPT/BSP | 1/2″, 3/4″, 1″ | |||
| دقت دستگاه | Device Accuracy | ±5mm | ||||
| حداقل دانسیته | Min. Density | 0.5 g/cm3 | ||||
| بیشترین گرانروی | Max. Viscosity | 400 cSt | ||||
| نشانگر | Indicator | خطی به cm یا سفارشی به صورت درصدی | Linear (cm) or costume (%) | |||
| محافظت در برابر غبار و رطوبت | Protection | IP65 | ||||
| دمای کاری | Working Temperature | -10 … 300˚C /14 … 572˚F | ||||
