خرید سطح سنج مغناطیسی
سطح سنج مغناطيسی (MLG) چیست؟
اگر که قصد “خرید سطح سنج مغناطیسی” را داشته باشید به احتمال زیاد می دانید که وظیفه اصلی این ابزار چیست و چقدر کاربرد دارد. در واقع سطح سنج مغناطیسی یا همان لول سوئیج مغناطیسی یک ابزاری برای اندازه گیری دقیق سطح مایعات و گاز ها در مخازن است که با استفاده از فناوری مغناطیسی برای کاربرد هایی که نیاز به اندازه گیری سطح مایعات به صورت مداوم و ایمن دارند بسیار مناسب است.
نکات مهم در هنگام خرید سطح سنج مغناطیسی
قبل از خرید سطح سنج مغناطیسی، شما باید بدانید که چه نکاتی در رابطه با آن وجود دارد تا بتوانید بهترین خرید با بهترین قیمت سطح سنج مغناطیسی را داشته باشید. اما دقت داشته باشید که شما به تنهایی دانش کافی برای انتخاب نوع مناسب را نخواهید داشت و با ارائه اطلاعات زیر به کارشناسان ما، اینکه چه نوعی مناسب است پیشنهاد میشود:
- مشخص نمودن فاصله مرکز تا مرکز محورهای اتصال مخزن
- مشخص کردن سایز و نوع اتصالات
- ارائه اطلاعات لازم برای نحوه اتصال لول گیج به مخزن
- متریال مدنظر شما برای ساخت بدنه لول گیج با توجه به سیال داخل مخزن
- مشخص کردن دانسیته سیال ذخیر شده درون مخزن
- فشار و دمای سیالات ذخیر شده
- مشخص کردن فاصله نازل پایینی مخزن تا کف زمین برای تعیین کردن نشیمنگاه شناور لول گیج که به جایی برخورد نکند.
بررسی مشخصات فنی لول گیج مغناطیسی
بهترین روش برای بررسی مشخصات فنی لول گیج مغناطیسی مراجعه به کاتالوگ آن در صفحه مخصوص به خودش می باشد که در آنجا از قطعات اصلی و تجهیزات جانبی آن محصول، توضیحات دقیقی ارائه شده است. در واقع هر نوع لول گیج مغناطیسی با توجه به وظیفه ای که دارد مشخصات فنی خودش را دارد و نمی توان که مشخصات تمام آنها را در این بخش برای شما بررسی کنیم.
اما همچنان همه ی آنها دارای یکسری فاکتور های یکسانی هستند که شامل موارد زیر میشود:
- نوع متریال یا استانداردهای ساخت
- نحوه اتصال
- دمای کاری
- فشار کاری
- دقت اندازه گیری
- طول اندازه گیری یا سایز های رایج
به عنوان مثال مدلی که برای دمای کاری بالا ساخته شده است، می تواند شامل قطعاتی مانند عایق نسوز باشد. یا مدلی که برای فشار کاری بالا مناسب است دارای قطعاتی مانند پیچ هواگیری است.
نحوه عملکرد سطح سنج مغناطیسی
در این بخش به ساده ترین بیان ممکن نحوه عملکرد در سطح سنج مغناطیسی را به شما توضیح خواهیم داد، هرچند که بصورت تصویری خیلی بهتر قابل درک است اما بطور کلی به این شکل پیش می رود:
- ابتدا سطح سنج به مخزن متصل میشود. (در واقع سایز سطح سنج با مخزن متناسب می باشد)
- بعد از اتصال سطح سنج مغناطیسی شما می توانید مشاهده کنید که شناور این ابزار با سطح مایع داخل مخزن هم تراز میشود، یعنی اگر مایع داخل مخزن کم شود، شناور این ابزار نیست به همان نسبت کمتر میشود.
- در واقع به علت قرار داشتن آهن رباهایی که درون شناور سطح سنج قرار دارد این هم تراز شدن رخ میدهد. و این آهن رباها به مایعات واکنش نشان میدهند.
- آهنر رباهای این ابزار از دو رنگ تشکیل شده اند و معمولا رنگ قرمز و سفید می باشد. و آنهایی که از سطح مایع مخزن عبور میکنند به رنگ سفید و سایر آهن ربا ها قرمز می شوند.
- شما با مشاهده نمایشگر این ابزار، می توانید مشاهده کنید که تا کجای نمایشگر رنگ قرمز وجود داره و متوجه شوید که مایع درون مخزن تا چه اندازه پر شده است.
کاربردهای لول گیج مغناطیسی چیست؟
به علت قابلیت هایی که لول گیج مغناطیسی یا همان آبنما مغناطیسی دارد می توان آن را در صنایع های زیادی استفاده کرد که این صنایع، شامل موارد زیر میشود:
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع غذایی
- صنایع دارویی
- صنایع کشتی سازی
- صنایع ماشین سازی
- تجهیزات تولید برق
- نیروگاه ها
- تصفیه آب
- مخزن آب گرم
- مخزن سوخت
- مخزن اسید
- دیگ بخار

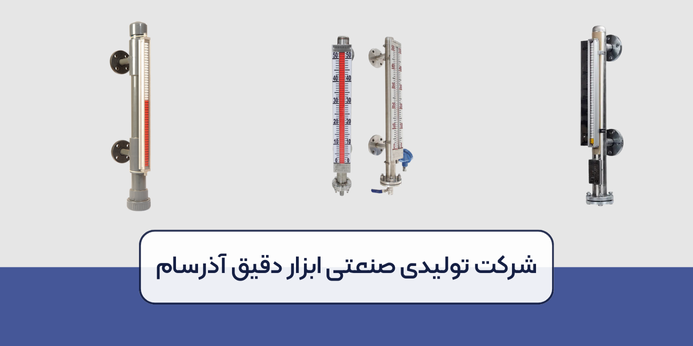

مقایسه انواع سطح سنج مغناطیسی
ما در این بخش تمام محصولات آذرسام را بررسی و مقایسه میکنیم که متوجه قابلیت ها و کاربرد های آنها شوید تا بتوانید بهترین خرید سطح سنج مغناطیسی را داشته باشید.
لول گیج مغناطیسی | Magnetic Level Gauge MLG 20-33
لول گیج مگنتیک مدل MLG 20-33 میتواند سطح مایعات در بازه ارتفاعی 0.3 تا 18 متر را نشان دهد و بهترین انتخاب برای صنایع حساس می باشد و همچنین در چالش برانگیزترین محیط های عملیاتی نیز مقاوم است.
سطح سنج مغناطیسی | MLG 20-44
لول گیج مغناطیسی یا همان سطح سنج مغناطیسی در مدل (MLG 20-44) برای سیستم های دیگ به گونه ای طراحی شده است که دقیقا متناسب با فضای نصب و ضرورت های فنی بویلر های باشد.
لول گیج مغناطیسی| Magnetic Level Gauge MLG 20-55
سطح سنج مغناطیسی مدل MLG 20-55 میتواند بهترین انتخاب برای کنترل لحظه ای سطح مایعات در ارتفاع 0.3 تا 18 متر باشد و همچنین در فشار های اسمی PN16 تا PN250 و کلاس های کاری 150 تا 1500، نیز انعطاف بالایی دارد.
جدول مقایسه انواع سطح سنج مغناطیسی
| سطح سنج مغناطیسی MLG 20-33 | سطح سنج مغناطیسی MLG 20-44 | سطح سنج مغناطیسی MLG 20-55 |
| جنس بدنه: فولاد ضد زنگ (Stainless Steel) | جنس بدنه: فولاد ضد زنگ با مقاومت بالاتر | جنس بدنه: آلیاژهای ویژه (مثل Hastelloy) |
| محدوده دما: -40°C تا +200°C | محدوده دما: -50°C تا +300°C | محدوده دما: -60°C تا +400°C |
| محدوده فشار: تا 33 بار (Bar) | محدوده فشار: تا 44 بار (Bar) | محدوده فشار: تا 55 بار (Bar) |
| نوع اتصال: فلنج یا رزوه | نوع اتصال: فلنج با استانداردهای صنعتی | نوع اتصال: فلنج با طراحی ویژه برای فشار بالا |
| مغناطیس و شناور: شناور استاندارد با میدان مغناطیسی پایدار | مغناطیس و شناور: شناور با قدرت مغناطیسی بالاتر | مغناطیس و شناور: شناور با مقاومت بالا در برابر خوردگی |
| کاربردهای متداول: صنایع نفت و گاز، پتروشیمی | کاربردهای متداول: پالایشگاه ها، نیروگاه ها | کاربردهای متداول: صنایع شیمیایی، محیط های اسیدی |
مزایای خرید سطح سنج مغناطیسی چیست؟
خرید سطح سنج مغناطیسی از چند نظر میتواند برای شما مزایا داشته باشد، اولین مورد صرفه جویی در هزینه ها می باشد به این علت که این ابزار مقاومت عالی از خود نشان میدهد و همچنین هزینه نگهداری پایینی نیز دارد که در دراز مدت به صرفه خواهد بود. مورد دوم دقت ابزار لول متر (level meter) در نمایش سطح مایعات و طراحی ایمن آن است و مورد آخر نیز مربوط به نصب تجهیزات جانبی می باشد که در سایر ابزار ها این امکان وجود ندارد.
بطور کلی مزایای خرید لول گیج مغناطیسی شامل موارد زیر میشود:
- طول عمر بالا.
- عدم نیاز به تغذیه الکتریکی (به دلیل وجود آهنربا).
- طراحی ایمن (عدم وجود نشت سیال حتی با شکستن اندیکاتور).
- نصب تجهیزات جانبی مانند لول سوئیچ و لول ترانسمیتر.
- عدم کدر شدن صفحه. نمایش و وضوح بالا
- عملکرد عالی در چالش برانگیزترین محیط های عملیاتی.
- طراحی مقاوم و هزینه نگهداری ناچیز در درازمدت باعث کاهش قیمت لول گیج مغناطیسی میشود.

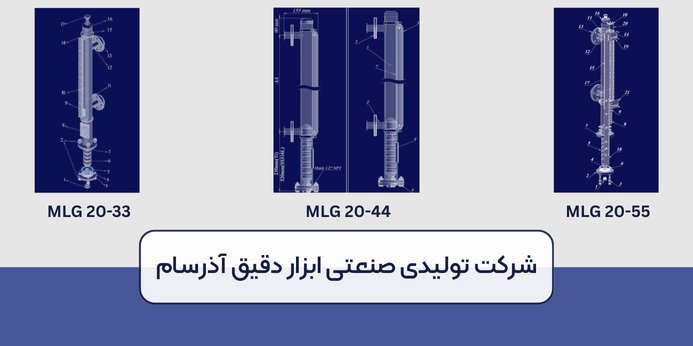

معرفی کامل اجزای سطح سنج مدل مغناطیسی
هر کدام از انواع لول گیج مگنتیک دارای اجزایی هستند که در ادامه به آنها می پردازیم:
سطح سنج مغناطیسی MLG 20-33
| Part Name | نام قطعه |
| Drain Bolt | پیچ تخلیه |
| Screw-Nut Gasket | پیچ، مهره و واشر |
| Blind Flange | فلنج کور |
| Gasket | واشر |
| Fender Spring | فنر ضربه گیر |
| Floating Ball | توپی (شناور) |
| Socket Flange | فلنج سوکتی |
| Name Plate | پلاک مشخصات محصول |
| Scale | خط کش |
| Flap | فلپ |
| Indicator | اندیکیتور |
| Nozzle | نازلهای اتصال |
| Rotatable Connection Flange | فلنج های متحرک اتصال |
| Bracket | بست اندیکاتور |
| Body | بدنه اصلی |
| Cap | کپ |
| Air-Vent Bolt | پیچ هواگیری |
سطح سنج مغناطیسی MLG 20-44
| Part Name | Material | نام قطعه |
| Body | SS304 | بدنه اصلی |
| Connection Nozzle | SS304/316 | نازل اتصال |
| Indicator | AL | اندیکاتور |
| Floating Ball | SS316L/Ti | توپی (شناور) |
| Rotatable Connection Flange | CS | فلنج های متحرک اتصال |
| Blind Flange & Socket Flange | CS | فلنج کور و فلنج سوکتی |
| Fire proof isolation | Fiberglass | عایق نسوز |
سطح سنج مغناطیسی MLG 20-55
| Part Name | نام قطعه |
| Drain Bolt | پیچ تخلیه |
| Blind Flange | فلنج کور |
| Bolt, Nut, Gasket | پیچ، مهره و واشر |
| Spring | فنر ضربه گیر |
| Float | شناور |
| Spiral Wound Gasket | واشر آببندی |
| Socket Flange | فلنج سوکتی |
| Name Plate | پلاک مشخصات محصول |
| Name-plate Base | پایه پلاک |
| Holder | نگهدارنده |
| Girth | بست اندیکاتور |
| Connection Nozzle | نازلهای اتصال |
| Connection Flange | فلنج های اتصال |
| Flap | فلپ |
| Indicator | اندیکاتور |
| Cap | کپ |
| Body | بدنه اصلی |
| Scale | خط کش |
| EYVAZ name plate | نیم پلیت عیوض |
| Glass | شیشه |
| Screw | پیچ |
شما با توجه به سابقه ای که شرکت مد نظر در زمینه تولید ابزار هایی مانند سطح سنج مغناطیسی دارد و اطلاعات دقیقی که از محصولات خود ارائه میدهد و همچنین مشاوره ای که به شما برای انتخاب بهترین محصول ارائه میدهد می توانید مطمئن شوید که همان چیزی که نیاز دارید را دریافت خواهید کرد.
سطح سنج مغناطیسی برای سیالات چسبنده و رسوب دار به هیچ عنوان مناسب نیست.
در واقع یکی از مزیت های این ابزار نصب آسان است و به این صورت است که سطح ابزار در اطراف مخزن از محل فلنج های اتصال بر روی فلنج های مقابل نصب میشود.
سایر ابزارها پس از مدتی سطح داخلی شیشه آنها که با سیال در ارتباط است کدر میشود اما چنین اتفاقی در سطح سنج مغناطیسی رخ نمی دهد و همچنین ایمنی بالا یکی دیگر از تفاوت های آن می باشد و در لول گیج مغناطیسی به هیچ عنوان نشت سیال وجود ندارد.
