شیر فشار شکن بخار

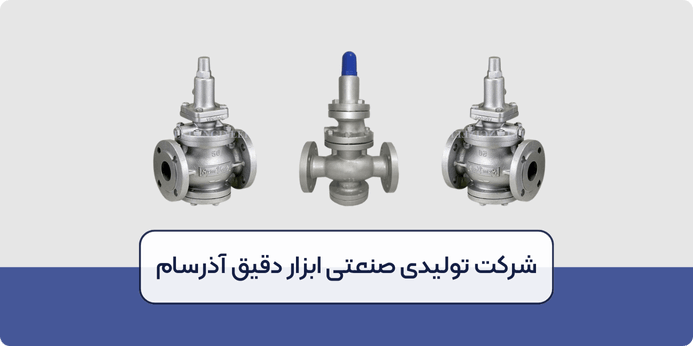

شیر فشار شکن بخار چیست؟
شیر فشار شکن بخار (Steam Pressure Reducing Valve) یک شیر کنترلی است که برای کاهش فشار بخار و تثبیت فشار در صنایع مختلف و تاسیسات صنعتی مورد استفاده قرار می گیرد. نحوه عملکرد شیر فشار شکن بخار به اینگونه است که فشار بالای بخار در ورودی را به فشار پایین و با ثبات در خروجی تبدیل می کند. همچنین قیمت شیر فشار شکن بخار با توجه به نیاز شما متغیر است و به طور کلی از 20.000.000 الی 3.000.000.000 تومان می باشد.
خرید شیر فشار شکن بخار به صنایع مختلف این امکان را میدهد تا عملکرد تجهیزات پایین دستی به طور ایمن و بهینه انجام شود. شیر فشار شکن بخار به کمک مکانیزم هایی مانند دیافراگم، پیستون، فنر و … میزان باز و بسته شدن مسیر بخار یا سیالات دیگر (آب، روغن و هوا) را کنترل می کند و باعث جلوگیری از آسیب به تجهیزات می شود. همچنین باعث کاهش مصرف انرژی و افزایش بهره وری در سیستم های مختلف می شود.

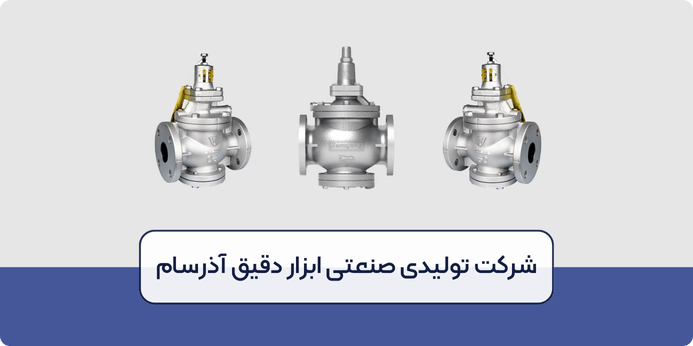

قیمت شیر فشار شکن بخار و عوامل تاثیرگذار بر آن
قیمت شیر فشار شکن بخار با توجه به انواع آن متغیر است و هر کدام از آنها کاربرد متفاوتی در صنایع دارند. به طور تقریبی می توان گفت که به طور معمول قیمت شیر فشار شکن بخار از 20.000.000 تومان برای مدل های ساده شروع می شود و تا 3.000.000.000 تومان ادامه پیدا می کند. در ادامه به بررسی عوامل تاثیرگذار بر قیمت شیر فشار شکن بخار می پردازیم.
جنس بدنه و قطعات داخلی
جنس بدنه و قطعات داخلی شیر فشار شکن قابل تنظیم تاثیر بسیار زیادی بر قیمت نهایی شیر فشار شکن بخار دارد. جنس این نوع شیر ها می تواند از برنج، برنز، چدن یا استنلس استیل باشد. به هر میزان که جنس بدنه در مقابل فشار مقاوم تر باشد، به طبع قیمت شیر فشار شکن بخار افزایش می یابد.
نوع شیر و مکانیزم عملکرد
شیر کنترل فشار بخار به سه دسته تقسیم می شوند که هر کدام ویژگی های منحصر به فرد خود را دارند. به عنوان مثال می توان گفت که شیر های پایلوت دار و پیستونی، قیمت بالاتری نسبت به شیر های دیافراگمی دارند. چرا که شیر های دیافراگمی دارای ساختاری ساده است و برای صنایع کوچک مورد استفاده قرار می گیرد.
سایز و قطر ورودی و خروجی
هر چه سایز و قطر ورودی و خروجی شیر کنترل فشار بخار بزرگتر باشد، دبی “شیر فشار شکن بخار” بیشتر می شود و در نتیجه، نیاز به مواد اولیه بیشتر و طراحی مقاوم تری در تولید آن شیر داریم. به همین دلیل برای خرید شیر کنترل فشار بخار با سایز و قطر ورودی بالا، نیاز به هزینه و بودجه بیشتری است.
برند تولید کننده و استاندارد ها
طبیعی است که هر چه قدر کیفیت ساخت و دقت عملکرد شیر کنترل فشار بخار بالاتر باشد، قیمت آن افزایش می یابد. شایان به ذکر است که خرید شیر فشار شکن بخار از برند های معتبر، باعث می شود که هزینه نگهداری و تعمیرات در بلند مدت کاهش یابد. این امر باعث صرفه جویی در هزینه های شما می شود.

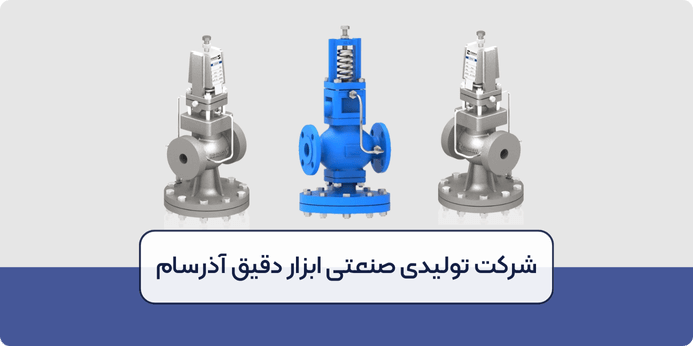

راهنمای خرید شیر فشار شکن بخار
هنگام خرید شیر کنترل فشار بخار باید به چند فاکتور، دقت کنید تا بهترین انتخاب را داشته باشید و عملکرد درست و بهینه شیر فشار شکن بخار را در دراز مدت تضمین شود. رعایت موارد زیر، علاوه بر اینکه باعث عملکرد درست سیستم می شود، از هزینه های اضافی خرابی یا تعویض شیر فشار شکن قابل تنظیم جلوگیری می کند. این عوامل عبارتند از:
- فشار ورودی و خروجی : تعیین فشار ورودی و خروجی برای تامین امنیت شیر و ثابت نگه داشتن فشار، ضروری است.
- جنس بدنه و اجزای داخلی : با توجه به نوع سیال و شرایط محیطی، باید جنس بدنه و اجزای داخلی انتخاب شود. برای مثال جنس بدنه در سیالات خورنده باید مقاومت تر از حالت عادی باشد.
- سایز و نوع اتصال شیر : برای جلوگیری از افت فشار اضافی، باید سایز و نوع اتصال شیر با قطر لوله ها و نوع نصب هماهنگ باشد.
- نوع شیر فشار شکن بخار : نوع شیر باید با توجه به میزان دبی، دقت مورد نیاز و دیگر شرایط صنعتی تعیین شود. برای مثال شیر های دیافراگمی برای مصارف خانگی و صنایع کوچک مناسب است و شیر های پیستونی و پایلوت دار برای فشار های بالا و حساس مورد استفاده قرار می گیرند.
- استاندارد ها و کیفیت ساخت : یکی دیگر از موارد با اهمیت هنگام خرید شیر کنترل فشار بخار، تنظیم آسان فشار خروجی و سهولت نگهداری است. این امر سبب افزایش طول عمر سیستم و جلوگیری از خرابی های دیگر می شود.
مشخصات فنی شیر کنترل فشار بخار چیست؟
در این بخش به بررسی مشخصات فنی 3 مدل از محصولات آذرسام در قالب یک جدول می پردازیم تا بتوانید بهترین انتخاب را با توجه به نوع نیاز و کاربری خود داشته باشید. شایان به ذکر است که از این شیر ها برای تثبیت فشار خروجی و حفظ عملکرد سیستم استفاده شود.
| مشخصات/ نوع | شیر فشار شکن | Pressure Control Valve PCV 10-33 | شیر کنترل فشار ورودی | Pressure Control Valve PCV 10-73 | شیر کاهش دهنده فشار | Pressure Reducing Valve PRV 10-40 |
| محدوده تنظیم فشار | ۰.۱۴ تا ۸.۶ بار (۲ تا ۱۲۵ psi) | 0.2 تا 28 بار (3 تا 400 psi) | ۰.۱۴ تا ۸.۶ بار (۲ تا ۱۲۵ psi) |
| فشار نامی | PN 16/25 | PN16/40 | PN25 |
| حداکثر دمای کاری | 210 درجه سانتی گراد | 80 درجه سانتی گراد | 80 درجه سانتی گراد |
| سایز های موجود | DN125/150 | DN15/100 | DN15/25 |
| اختلاف فشار Δp | 16 bar | 25 bar | 19 bar |

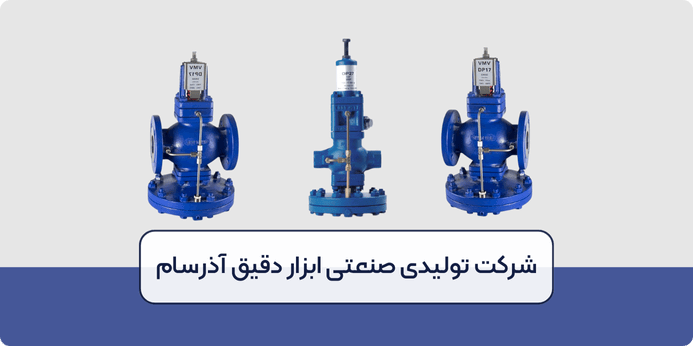

انواع شیر فشار شکن بخار
قبل از خرید شیر فشار شکن بخار، حتما باید نوع مورد نظر را با توجه به کاربری خود انتخاب کنید. چرا که شیر کنترل فشار بخار در انواع گوناگونی تولید و عرضه میشود که در ادامه به بررسی انواع شیر های کاهنده فشار می پردازیم.
1. شیر فشار شکن عملکرد مستقیم (Direct-Acting)
در این نوع از شیر فشار شکن بخار، یک المان حساس برای کاهش فشار تعبیه شده است که به طور مستقیم شیر را به کار می اندازد. قیمت شیر فشار شکن عملکرد مستقیم کمتر از مدل های پایلوت دار است و به همین دلیل، مناسب دبی های کم تا متوسط می باشد و همچنین دقت متوسطی دارد. از این شیر، برای کنترل جریان های کم کاربردی است.
2. شیر فشار شکن پایلوت دار (Pilot-Operated)
شیرهای فشار شکن بخار پایلوت دار، از دقت بالاتری نسبت به شیرهای فشار شکن عملکرد مستقیم دارند و برای دبی های بالا، عملکرد بهتری دارند. ساختار این نوع شیر ها، پیچیده است و هزینه تعمیرات و نگهداری آنها، به طبع بیشتر است. شایان به ذکر است که شیر های پایلوت دار، خود به دو نوع دیافراگمی و پیستونی تقسیم می شوند.
- شیر فشار شکن پایلوت دار دیافراگمی : در این نوع از شیر کنترل فشار بخار، یک دیافراگم بزرگ تعبیه شده است که باعث عملکرد شیر اصلی می شود. شیر فشار شکن بخار دیافراگمی، ضریب جریان CV بالایی دارد که باعث کاهش فشار، حتی در زمان نوشان جریان می شود. این شیر با توجه به داشتن دیافراگم بزرگ و قادر به کاهش فشار زیادی می باشد.
- شیر فشار شکن پایلوت دار پیستونی : این شیر دارای یک پیستون می باشد که در قسمت عملیاتی شیر اصلی نصب شده است. این شیر در خطوط بخار کاربرد زیادی دارد و به خوبی می تواند کاهش فشار در نوسانات مختلف را کنترل کند. شایان به ذکر است که در این نوع از شیر پایلوت دار پیستونی، همانطور که از نامش پیداست، شیر اصلی توسط یک پیستون کنترل می شود.
3. شیر فشار شکن هیدرولیک
شیر کنترل فشار یا فشار شکن هیدرولیک، دستگاهی با اهمیت در سیستم های هیدرولیک است که برای تنظیم و حفظ فشار سیالات استفاده می شود. این نوع از شیر ها، عملکرد بهینه و ایمنی سیستم را تامین می کنند و هنگامی که فشار از حد مجاز عبور کند، شیر به طور خودکار باز می شود و سیال اضافی را به مخزن باز میگرداند.
4. شیر فشار شکن پنوماتیک
شیر فشار شکن پنوماتیک، بر اساس یک اصول ساده و موثر عمل می کند. زمانی که این شیر پنوماتیک فعال می شود، جریان هوای فشرده را با باز و بسته کردن گذرگاه های داخلی مسدود می کند. در اصل، وظیفه شیر فشار شکن پنوماتیک، حفظ فشار خروجی پایدار بدون توجه به نوسانات فشار ورودی است.

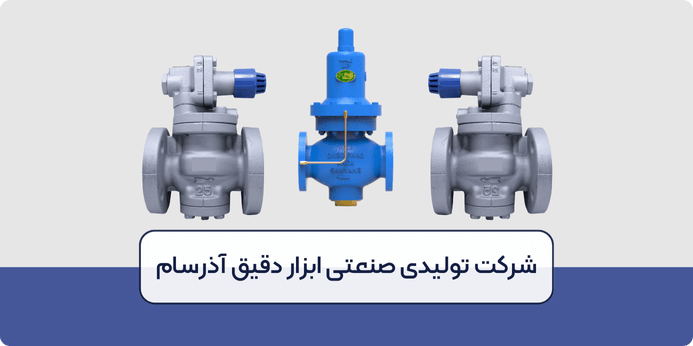

کاربردهای شیر فشار شکن
شیر فشار شکن، یکی از اصلی ترین تجهیزات در سیستم انتقال سیال است. از این ابزار، برای کنترل و ثابت نگه داشتن فشار در محدوده ایمن و مورد نظر استفاده می شود. شیرهای فشار شکن کاربرد گسترده ای در صنایع مختلف دارند که در ادامه به بررسی آنها می پردازیم.
- صنایع نفت، گاز و پتروشیمی : خطوط انتقال و فرایندهای تولید
- شبکه های آبرسانی شهری و ساختمان ها : تنظیم فشار آب ورودی و جلوگیری از آسیب به لوله ها
- کارخانه ها و تولیدی ها : تنظیم فشار و ثبات انواع سیالات
- سیستم های بخار و حرارتی : تامین فشار کاری مناسب برای تجهیزات
- سیستم های هوای فشرده و پنوماتیکی : جلوگیری از فشار بیش از حد کمپرسور ها و ابزار های بادی

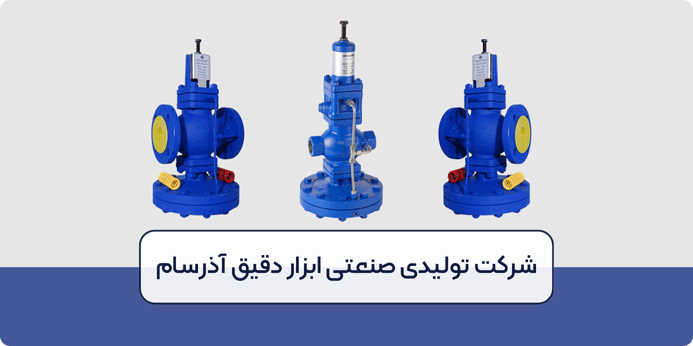

ویژگی های شیر فشار شکن بخار چیست؟
سیستم های بخار در صنایع مختلف، به طور معمول با فشار بالا کار می کنند و بسیاری از دستگاه ها تحمل فشار بالا را ندارند. به همین دلیل خرید شیر فشار شکن بخار، برای هر صنعتی الزامی است. ویژگی های شیر فشار شکن بخار عبارتند از:
- مقاومت در برابر درجه حرارت بالا و فشار زیاد
- مدل های متنوع با توجه به نوع سیال و خورندگی آن
- کنترل فشار دقیق برای حفظ فشار ثابت
- افزایش ایمنی سیستم و تجهیزات
- بالا بردن عمر مفید قطعات
- کاهش استهلاک تجهیزات
- جلوگیری از هدر رفت انرژی
- پایداری در عملکرد تجهیزات

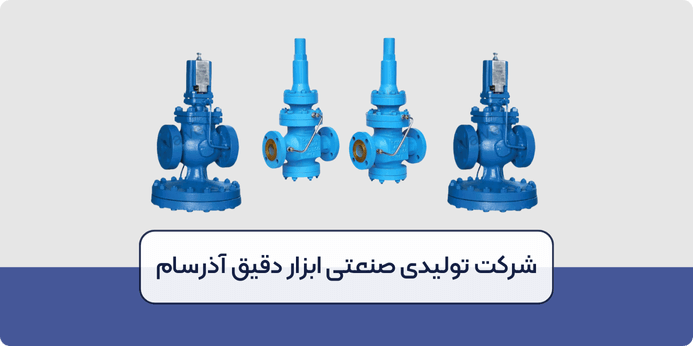

مقایسه مزایا و چالش های شیر های فشارشکن بخار
شیر فشار شکن، یکی از اصلی ترین تجهیزات در سیالات مختلف است که وظیفه تنظیم فشار خروجی و ثابت نگه داشتن آن را بر عهده دارد. اگر چه شیر کنترل فشار بخار دارای مزایای متعددی است، اما در کنار مزایا، چالش ها و محدودیت هایی نیز دارد که برای خرید شیر کنترل فشار بخار، دانستن آنها الزامی است. در ادامه به بررسی مزایا و چالش های شیر فشار شکن قابل تنظیم می پردازیم.
مزایای شیر فشار شکن بخار:
- افزایش طول عمر سیستم و جلوگیری از استهلاک آن
- بهبود عملکرد سیستم و جلوگیری از خطرات احتمالی
- صرفه جویی در هزینه و جلوگیری از مصرف بیش از حد انرژی
- نگهداری آسان و طراحی ساده برای نصب و راه اندازی
چالش های شیر فشار شکن بخار:
- عملکرد نادرست به علت کاهش بیش از حد فشار
- مختل شدن عملکرد سیستم به علت وجود رسوبات
- نیاز به تنظیم و بازرسی دوره ای برای حفظ دقت عملکرد
- کاهش دقت در دبی های بالا و نوسانات زیاد

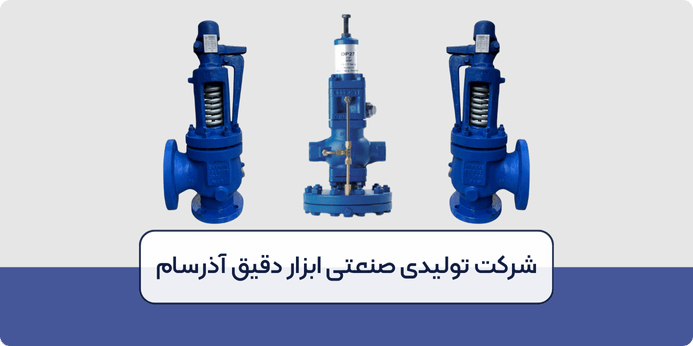

چگونگی نصب شیر کنترل فشار بخار
همانطور که تا الان متوجه شدید، خرید شیر فشار شکن بخار برای هر صنعتی که با سیالات سر و کار دارد ضروری است. چرا که شیر فشار شکن قابل تنظیم به حفظ عملکرد سیستم کمک می کند و باعث افزایش بهره وری صنعت شما می شود. مراحل نصب شیر فشار شکن به شرح زیر است:
- باز کردن تمامی شیرهای سیستم جهت تخلیه هوای درون سیستم
- نصب دو عدد شیر قطع و وصلی (ON-OFF) برای تعمیر و نگهداری آسان
- نصب شیر در جهت رسم شده (به صورت افقی و عمودی)
- تنظیم فشار خروجی مطلوب با بستن شیر قطع و وصلی بالا دستی
- مشاهده فشار خروجی و چک نهایی با فشار تعیین شده
این نوع شیر ها، وظیفه کاهش فشار ورودی، خروجی و حفظ پایداری سیستم را در صنایع مختلف را دارند.
2 نوع، شیر فشار شکن پایلوت دار در دو نوع دیافراگمی و پیستونی تولید و عرضه می شود.
از این شیر، برای جلوگیری از فشار بیش از حد کمپرسور ها و ابزار های بادی استفاده می شود.
