کنترل ولو تدریجی

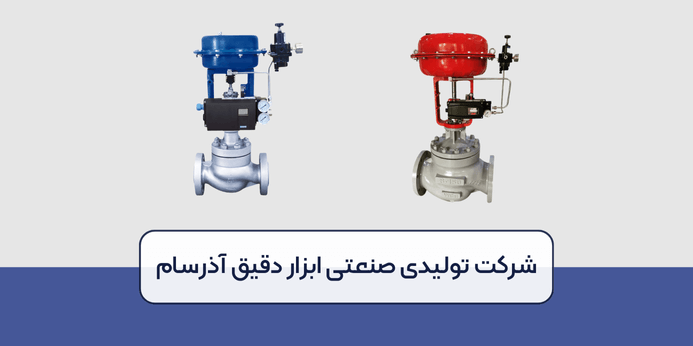

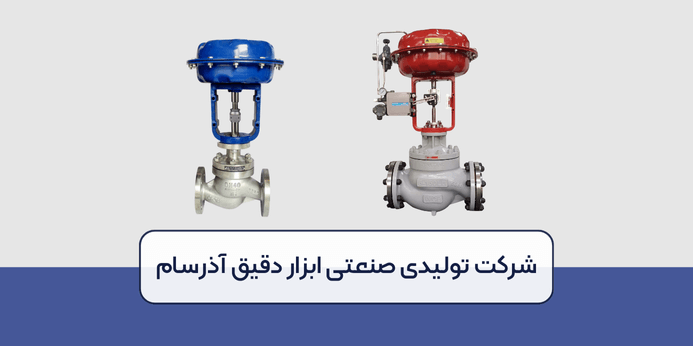

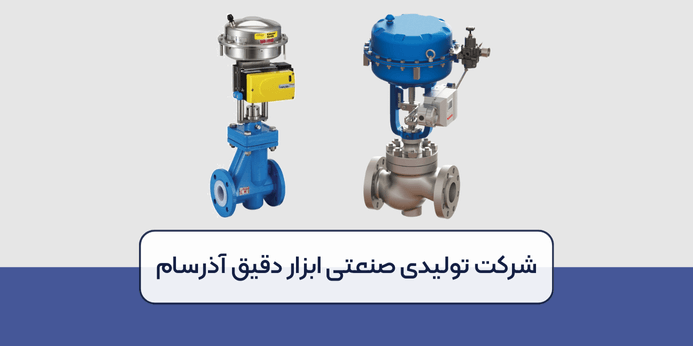

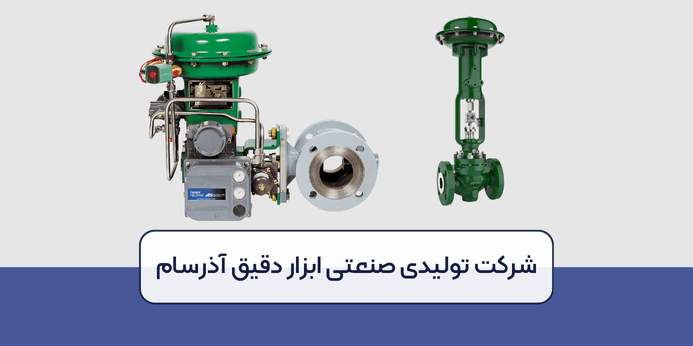

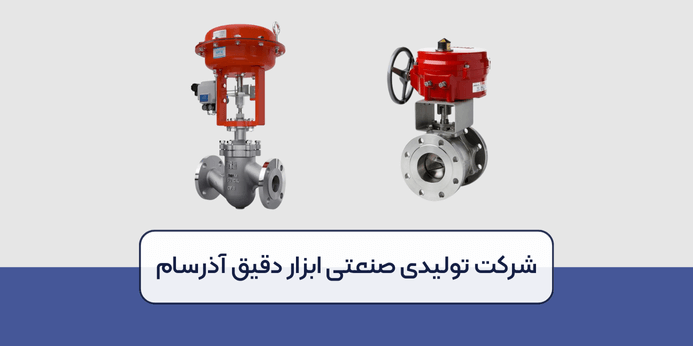

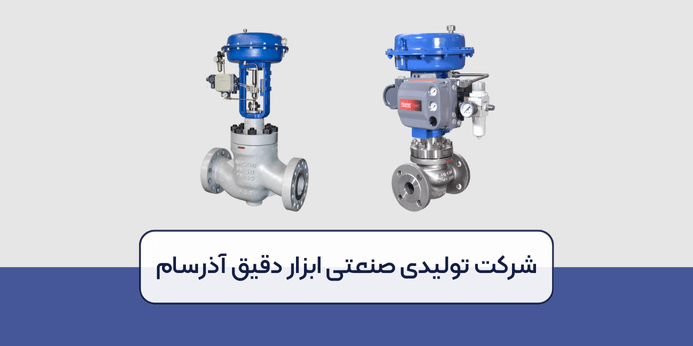

کنترل ولو تدریجی چیست؟
کنترل ولو تدریجی یا شیر کنترل تدریجی یکی از انواع شیر کنترلی صنعتی است. این شیر به طور پیوسته باز و بسته می شود تا جریان روان را خیلی دقیق و اصولی تنظیم کند. از این شیر ها برای کنترل فشار، دما و سطح در صنایع مختلف استفاده می کنند و عملا بدون آن ها کنترل جریان های سیال این موارد غیر ممکن است.
شما می تواند انواع شیر کنترلی صنعتی و کنترل ول تدریجی که با نام شیر کنترل تدریجی نیز شناخته می شود را از ما با مناسب ترین قیمت تهیه کنید. در ادامه قرار است بیشتر با این مورد از تجهیزات مهم صنعتی بیشتر آشنا شویم.
مشخصات فنی اجزای کنترل ولو چیست؟
کنترل ولو تدریجی و به طور کلی کنترل ولو از اجزای مختلفی تشکیل شده است. این اجزا در دو بخش بدنه و اکچویتور (Actuator) این اجزا معمولا به طور جداگانه ساخته می شوند و روی کنترل ولو مونتاژ می شوند. این اجزا به شرح زیر می باشند:
- ساقه (Stem): کار ساقه این است که پلاگ را به حرکت دربیاورد. ساقه، در واقع محل اتصال بدنه ولو تدریجی را به اکچویتر وصل می کند.
- پلاگ (Plug): حال پلاگ چیست؟ پلاگ در مسیر عبور جریان می باشد و به جریان اجازه یا عدم اجازه ورود می دهد.
- کلاه (Bonnet): یکی دیگر از اصلی ترین اجزای کنترل ولو بخار، کلاه شیر است و نقش درپوش ولو را ایفا می کند. کلاه ها به صورت پیچی یا جوشی می توانند روی شیر کنترل ولو قرار بگیرند.
- دیافراگم (Diaphragm): دیافراگم یکی از قسمت های اکچویتور می باشد که وظیفه آن این است که هوای فشرده وارد شده را به بالا یا پایین حرکت بدهد.
- فنر (Spring): فنر هم یکی دیگر از اجزای داخلی اکچویتور می باشد که پشت دیافراگم قرار می گیرد. نیروی وارد شده به دیافراگم باعث حرکت کردن دیافراگم و فشرده شدن فنر می شود. با کاهش نیروی هوا دیافراگم به خاطر همین فنر است که به حالت اولیه برمی گردد.
- یوک (Yoke): یوک یکی از قسمت های شیر است که اکچویتر و بدنه را به هم وصل می کند.
- صفحه مقیاس (Scale Plate): این صفحه یک نمایشگر شبیه به خط کش می باشد که براساس موقعیت شیر، وضعیت را از 0% تا 100% را نشان می دهد.
- تریم (Trim): تریم فقط یک قطعه نیست، یک مجموعه از قطعاتی مانند سیت، پلاگ، استم و پکینگ ها است که به طور مستقیم با جریان سیال در تماس هستند.
- پکینگ فلنج (Packing Flange): از این پکینگ برای فشردن پیچ درپوش پکینگ استفاده می کنند تا پکینگ گلند که جلوتر معرفی می کنیم را به طور کامل فشرده کند و نشت سیال را ندهد.
- پکینگ گلند (Packing Gland): پکینگ گلند باید از نشت سیالات از بانت و بالای شیر جلوگیری کند. حواسمان باید باشد که انتخاب متریال این بخش خیلی حساس است و برای سازگاری مناسب باید به آن دقت کنیم.
- نشیمنگاه (Seat): سیت رینگ به بخشی از تریم شیر گفته می شود که پلاگ روی آن می نشیند و مسیر جریان را می بندد.
برای خريد كنترل ولو تدریجی باید چه عواملی را در نظر بگیرم؟
برای خرید کنترل ولو تدریجی و به طور کلی خرید کنترل ولو باید حواسمان به چند نکته باشد. این نکات، شامل موارد عمومی و ساده مانند قیمت کنترل ولو تدریجی و وضعیت فروش کنترل ولو و فروش شیر کنترل در بازار، همچنین شامل نکات فنی و ویژگی های خاص ولو تدریجی و کنترل ولو بخار می شود. در ادامه به تمامی این مواردی که باید به آن ها دقت کنید اشاره خواهیم کرد:
- قیمت کنترل ولو تدریجی به طبع یکی از اصلی ترین مواردی است که باید در نظر بگیرید. نباید خیلی پایین که نشان از بی کیفیت بودن و نباید خیلی بالا که نشان از به صرفه نبودن است، باشد.
- حواسمان باید به صنعتی که در آن فعالیت می کنیم باشد و متناسب با آن خرید را انجام بدهیم.
- نیازهای سیستم را باید حتما در نظر بگیریم.
- مشخصات فنی کنترل ولو تدریجی از جمله نوع شیر، فشار کاری، حجم جریان، نوع سیگنال ورودی، نوع عملکرد، جنس بدنه، دبی جریان، محیط کاری و غیره را باید در نظر گرفت.
- بدون شک باید به دنبال بهترین تامین کننده ولو صنعتی باشیم تا هم از اصالت ولو تدریجی مطمئن باشیم و هم بدانیم که با کمترین واسطه از تولید کننده ولو کنترلی، تجهیزات را دریافت می کنیم.
- حواسمان باید به سیالی که با آن کار می کنیم هم باشد و دمای سیال، غلظت سیال و تمامی ویژگی های آن را مد نظر قرار بدهیم تا خرید کنترل ولو را با توجه به مواردی مانند سایز شیر، سایز مسیر جریان، میزان نشتی و اختلاف بین جریان ورودی و خروجی انجام بدهیم.
کاربرد های کنترل ولو تدریجی چیست؟
شیر کنترل ولو تدریجی و به طور کلی شیر کنترل ولو، کاربردهای بسیاری در صنایع مختلف دارد. موضوع اینجاست که خرید کنترل ولو برای بیشتر صنایع، خصوصا صنایعی که با سیالات کار می کنند ضروری است.
کاربرد اصلی ولو تدریجی تغییر اندازه مقدار سیال عبوری است که براساس سیگنال های کنترل کننده به آن ها می رسد. مایعاتی که ممکن است وجود بیش از اندازه آن ها یا کم بودن آن ها در مسیر کار صنایع، به روند کار آسیب وارد کنند. در نتیجه وجود کنترل ولو تدریجی یک امر واجب به حساب می آید.
درباره کار اصلی کنترل ولو صحبت کردیم اما بد نیست که به کاربردهای خاص آن در صنایع مختلف نیز اشاره کنیم. در جدول زیر به هرکدام از این صنایع اشاره می کنیم و به شما خواهیم گفت که کنترل ولو تدریجی در هرکدام از آن ها چه کاربردی دارد.
| صنعت مورد نظر | کاربرد کنترل ولو |
| صنایع نفت و گاز | زیاد و کم کردن جریان نفت و گاز در فرایندهای مختلف |
| صنایع پتروشیمی | کنترل جریان سیالات در فرایندهای پتروشیمی |
| صنایع غذایی | اطمینان از وجود سیال های جامد، گاز و مایع در سیستم بدون ایجاد آلودگی |
| صنایع دارویی | کنترل میزان سیالات برای تولید دارو ها |
| سیستم های HVAC | این سیستم ها در صنایع مختلفی کاربرد دارند و کنترل ولو جریان و فشار را در آن ها کنترل می کند |
| صنعت کاغذ | بهینه سازی جریان برای ساخت کاغذهای با کیفیت تر بدون هدر رفت انرژی |
| بولر بخار | استفاده از کنترل ولو بخار برای کنترل جریان و بهینه سازی آن |
| نیروگاه های برق | اکچویت کردن عناصر در جریان کنترل برق |
| خطوط آب | کنترل و بهینه سازی جریان آب که یکی از مهمترین سیالات است |
چه عواملی بر قیمت کنترل ولو تدریجی موثر هستند؟
یکی از اصلی ترین دغدغه هایی که در رابطه با کنترل ولو تدریجی وجود دارد، قیمت کنترل ولو تدریجی است. مانند تجهیزات دیگر، قیمت این قطعه هم بسیار مهم است و اگر در خرید کنترل ولو دقت نکنیم، ممکن است دچار ضرر شویم.
قیمت فروش کنترل ولو ما که مشخص است و می توانید در محصولات بالا آن ها را مشاهده کنید. اما شاید با خودتان فکر کنید که چه چیزی قیمت کنترل ولو تدریجی را تحت تاثیر قرار می دهد که شاهد این قیمت ها هستیم، در ادامه به چند مورد از این عوامل تاثیرگذار اشاره خواهیم کرد:
- نوع عملکرد
- جنس کنترل ولو
- برند محصول (برندهایی مانند پارکر، سوئیچ، خمبره و غیره)
- تک راهه یا چند راهه بودن
- تک سیگناله یا چند سیگناله بودن
- متریال استفاده شده در ساخت

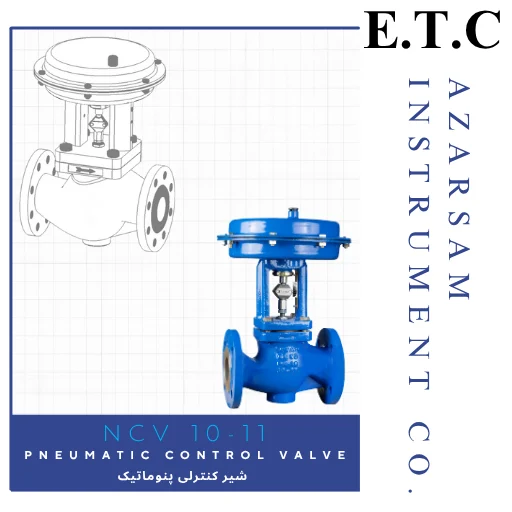

معرفی انواع کنترل ولو پنوماتیکی از نظر نوع اکچویتور
اکچویتور ها که بالاتر در اجزای کنترل ولو تدریجی آن ها را معرفی کردیم، جزو مهمترین بخش های این تجهیزات به شمار می روند. این اکچویتورها انواع مختلفی دارند و کنترل ولوها نسبت به این اکچویتورها نیز تقسیم بندی می شوند. در ادامه قرار است انواع کنترل ولو پنوماتیکی را نسبت به نوع اکچویتری که استفاده می کنند تقسیم بندی کنیم و هرکدام را به شما معرفی کنیم. پس همراه ما باشید.
اکچویترهای پنوماتیکی دیافراگمی
این اکچویترها برای عملکرد خودشان از فنر استفاده می کنند. بالاتر گفتیم که نیروی هوا به این اکچویترها وارد می شود و به خاطر وجود فنر، آن ها فشرده شده و به حرکت در می آیند. حال به این واسطه Stem آن ها یا همان میله متصل به میله شیر کوپل حرکت می کند و باعث باز و بسته شدن ولو تدریجی می شود.
بعد از این اتفاق اگر نیروی هوا قطع بشود، به دلیل وجود فنر پشت دیافراگم، دیافراگم به حالت اولیه خودش برمی گردد و جریان به این صورت کنترل می شود.
اکچویترهای پیستونی
به جای دیافراگم، این اکچویترهای پنوماتیکی از مکانیزم سیلندر و پیستون استفاده می کنند. وقتی نیروی هوا وارد می شود، آب بندی داخل سیلندرها به حرکت درمی آید و با حرکت پیستون، میله متصل به میله شیر کوپل هم حرکت می کند. این جریان باعث باز یا بسته شدن شیر ولو تدریجی می شود.
اکچویترهای پنوماتیکی دورانی
حرکت این نوع از اکچویترها به صورت دورانی یا چرخشی می باشد. به همین خاطر هم به این اکچویترها، پنوماتیکی روتاری هم می گویند.
در این اکچویترها یک شفت دندانه دار که به استم بدنه ولو کوپل متصل است، در وسط اکچویتر قرار داده می شود و دو پیستون هم در دو طرف آن قرار دارند. سیالی که ما داریم با پر شدن و خالی شدن در این ناحیه، باعث حرکت پیستون ها می شوند و پیستون گشتاور لازم برای باز و بسته کردن شیر را بدست می آورد.
اکچویترهای الکتریکی (غیر پنوماتیکی)
این اکچویترها یک موتور الکتریکی دارند که با دریافت سیگنال های ولتاژی با جریان AC یا DC از یک کنترلر، شیر کنترلی را در موقعیت درست قرار می دهند. از این نوع اکچویترها وقتی استفاده می کنیم که دسترسی به جریان هوا که مولد اصلی کار “کنترل ولو تدریجی” است نداریم.
این اکچویترها کند از اکچویترهای پنوماتیکی هستند و به طور کلی استفاده از آن ها فقط زمانی توصیه می شود که رسما چاره دیگری نیست.
بررسی نحوه کار کنترل ولو تدریجی
بالاتر در رابطه با کاربرد کنترل ولو تدریجی برای آن هایی که قصد خرید کنترل ولو را دارند صحبت کردیم. حال به یکی از بخش های پیچیده موضوع یعنی مبانی کار کنترل ولو رسیدیم. اینکه اصلا کنترل ولو چگونه کار می کند؟ شاید این موضوع فقط برای افراد متخصص جذاب باشد اما در هر صورت زمانی که می خواهید از این سیستم استفاده کنید، هرچه بیشتر بدانید، بهتر است.
مراحل کار کنترل ولو تدریجی به این صورت می باشد:
- سیگنال از یک کنترلر دریافت می شود
- جریان به کمک آن بهینه سازی و کنترل می شود
- بر حسب نوع شیر کنترلی، مولد شیر فعال می شود و سیال داخل فرایند جاری می شود
- سپس بر اساس نوع ولو تدریجی، مولد دیگری باعث متوقف شدن یا کمتر شدن جریان سیال می شود.
ما سعی کردیم خیلی ساده و به دور از پیچیدگی این فرایند را به شما توضیح بدهیم. و الا مطمئن باشید که این فرایند اصلا به سادگی ای که به نظر می رسد نیست. همچنین این موضوع را هم باید در نظر بگیریم که ما انواع کنترل ولو تدریجی با انواع اکچویتر داریم که هرکدام فعالیتشان را به نوع خاصی انجام می دهند.
این کار با تغییر موقعیت تریم داخلی شیر انجام می شود. به این صورت که مقطع عبور کم یا زیاد می شود و فشار سیال کم و زیاد می شود.
عوامل بسیاری در این موضوع اهمیت دارند اما مهمترین ها جنس بدنه، متریال مورد استفاده، نوع اکچویتر، برند، میزان تحمل فشار و البته قیمت کنترل ولو تدریجی، می باشند.
معمولا کنترل ولوهایی که متریال هایی مانند آلومینیوم و فولاد ضد زنگ دارند از کیفیت بالاتری برخوردار هستند. اما برای اینکه کارتان راحت باشد سعی کنید خرید کنترل ولو تدریجی را از طریق تامین کنندگان معتبر پیگیری کنید و به دنبال بهترین برندها باشید.
مهمترین عوامل طبعا دما، فشار کاری و نوع سیال می باشد که نقش تعیین کننده ای در انتخاب جنس بدنه دارند. بهترین مواد تشکیل دهنده هم معمولا استنلس استیل، چدن و فولادهای ضد زنگ است.
سیگنال های پنوماتیک مانند psi-15-3 و سیگنال های الکتریکی mA 20-4 معمولا سیگنال های رایج برای فرمان به کنترل ولو هستند.
در صنایع بسیاری مانند نفت و گاز، پتروشیمی، برق و آب، کاغذسازی، صنایع غذایی و غیره کنترل ولو تدریجی نقش بسیار مهمی ایفا می کند.
