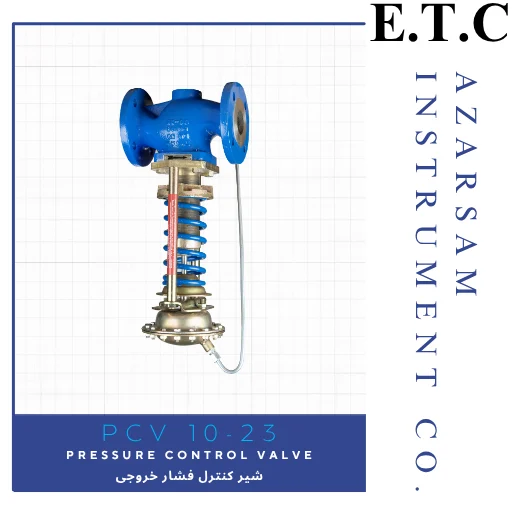

شیر کنترل فشار خروجی | شیر فشار شکن | Pressure Control Valve PCV 10-23
شیر کنترل فشار خودکار (فشارشکن صنعتی) بهترین راهکار برای ثابت نگه داشتن فشار خطوط لوله در محدوده تنظیم‌شده شماست. این دستگاه تنظیم خودکار فشار عملکردی دقیق و قابل اطمینان ارائه می‌دهد.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
14
نفر در حال مشاهده این محصول هستند!
شیر کنترل فشار خودکار | فشارشکن صنعتی | تنظیم فشار خطوط تا 28 بار (DN15-DN100)
شیر کنترل فشار خودکار (فشارشکن صنعتی) بهترین راهکار برای ثابت نگه داشتن فشار خطوط لوله در محدوده تنظیم‌شده شماست. این دستگاه تنظیم خودکار فشار عملکردی دقیق و قابل اطمینان ارائه می‌دهد.
مشخصات فنی کلیدی شیر کنترل فشار خودکار:
دامنه تنظیم فشار گسترده: عملکرد در محدوده 0.1 تا 28 بار (3 تا 400 PSI).
سایزهای متنوع: موجود در سایزهای DN15 تا DN100 (½ اینچ تا 4 اینچ).
تحمل فشار و دما بالا:
فشار نامی: PN16 تا PN40 (کلاس کاری 150 تا 300).
حداکثر دمای کاری: 350 درجه سانتی‌گراد (662 درجه فارنهایت).
استانداردهای ساخت: طراحی و تولید مطابق با استانداردهای معتبر DIN و ANSI.
کاربردهای اصلی: مناسب برای خطوط حاوی مایعات، گازهای غیر قابل اشتعال و بخار.
مزایا:
تضمین ثبات فشار خطوط در رنج دلخواه
پوشش دامنه فشار وسیع (0.1 تا 28 بار)
سازگاری با سیالات، گازهای بی‌خطر و بخار داغ (تا 350°C)
ساخت استاندارد (DIN/ANSI) و ابعاد متنوع (DN15 تا DN100)
شیر فشار شکن تیپ 23-PCV 10: عملکرد، ویژگی‌ها و کاربرد
طرز کار شیر فشار شکن تیپ 23-10:
شیر فشار شکن تیپ 10-23 به صورت خودکار فشار خروجی را کنترل می‌کند تا فشار خط لوله در محدوده تنظیم شده، ثابت باقی بماند. این شیر یک شیر فشار شکن خودکنترل (Self-Operated) است و به هیچ نیروی کمکی خارجی (برق یا پنوماتیک) نیاز ندارد.
مکانیزم عملکرد:
حالت نرمال: این شیر به‌صورت نرمال باز (Normally Open) طراحی شده است.
واکنش به فشار: با افزایش فشار خروجی، شیر به تدریج بسته می‌شود.
کنترل فشار: نیروی حاصل از فشار خروجی از طریق خط کنترل (در سیالات بخار، معمولاً از طریق منبع کندانس و لوله رابط) به سمت اکچوئیتور (عملگر) منتقل می‌گردد.
انتقال نیرو: این نیرو بر سطح دیافراگم اکچوئیتور وارد شده و سپس از طریق میله به پلاگ (میله شیر) منتقل می‌شود.
تنظیم جریان: حرکت پلاگ باعث تغییر فضای بین پلاگ و سیت (نشیمنگاه شیر) می‌شود. این تغییر، میزان جریان عبوری را تنظیم کرده و فشار خروجی را در رنج تنظیم شده دلخواه ثابت نگه می‌دارد.
ویژگی‌های کلیدی شیر فشار شکن تیپ 23-10:
خودکنترل (Self-Operated): نیاز به هیچ منبع انرژی خارجی ندارد.
نرمال باز (Normally Open – N.O.): در حالت بی‌باری یا فشار پایین، باز است.
مکانیزم تعادل فشار: مجهز به دو قطعه آکاردئونی (Bellows):
- قطعه اول: ایجاد تعادل بین فشار ورودی و خروجی.
- قطعه دوم: عملکرد به عنوان مکانیکال سیل (Mechanical Seal) برای افزایش آببندی و ایمنی.
جهت جریان: جهت صحیح جریان سیال توسط فلش روی بدنه شیر مشخص شده است.
کاربردها و محدودیت‌ها:
سیال قابل استفاده: مناسب برای طیف گسترده‌ای از سیالات عمومی (General Service Fluids).
محدودیت: غیر قابل استفاده برای گازها و مایعات قابل اشتعال
الزامات نصب و راه‌اندازی شیر فشار شکن تیپ 23-PCV 10
نصب صحیح شیر فشار شکن:
نصب افقی اجباری: شیر فشار شکن تیپ 23-PCV 10 فقط برای نصب در خطوط افقی مناسب است.
جهت جریان: جهت حرکت سیال حتما باید مطابق فلش روی بدنه شیر باشد.
وضعیت اکچوئیتور: پس از نصب، اکچوئیتور باید به صورت عمودی و رو به پایین قرار گیرد.
پیش‌نیازهای پایپینگ:
سایزینگ صحیح: توجه به سایز ورودی و خروجی فشارشکن متناسب با دبی (مصرف) مورد نیاز.
فاصله بهینه: در نظر گرفتن فاصله بین فشارشکن و مصرف‌کننده در طراحی خط لوله.
جلوگیری از تنش: اطمینان حاصل شود که شیر پس از نصب تحت فشار فیزیکی یا تنش از جانب خط لوله قرار نمی‌گیرد. استفاده از ساپورت مناسب در نزدیکی شیر جهت جلوگیری از لرزش و تنش توصیه می‌شود.
فیلتراسیون: حتما از صافی (استرینر) در ورودی شیر جهت جلوگیری از ورود ذرات خارجی استفاده کنید.
ملاحظات ویژه برای سیال بخار:
شیب‌دهی خط: خط لوله باید شیب ملایمی در جهت جریان داشته باشد تا حرکت کندانس در خطوط راحت باشد .
تله بخار (Steam Trap): نصب تله بخار برای جلوگیری از تجمع کندانس در سیستم ضروری است.
منبع کندانس (Condensate Pot):
محافظت دیافراگم: در مواردی که سیال بخار باشد حتما از منبع کندانس برای حفاظت دیافراگم در برابر حرارت و بخار مستقیم استفاده شود.
آماده‌سازی: قبل از راه‌اندازی، منبع کندانس باید کاملاً از آب پر (لبریز) شود.
سایز لوله خروجی: به دلیل کاهش فشار و افزایش حجم بخار در خروجی، قطر خط لوله خروجی باید بزرگتر از خط ورودی در نظر گرفته شود.
تنظیم فشار: تنظیم فشار خروجی در محدوده (رنج) مورد نظر به وسیله مهره تنظیم فشار روی شیر انجام می‌شود.
مشخصات فنی :
| سایز | Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||
| IN | “1/2 | 3/4″ | 1″ | – | 1 1/2″ | 2″ | 2 1/2″ | 3″ | 4″ | ||||||
| قطراریفیس | Orifice Diameter | mm | 22 | 22 | 22 | 40 | 40 | 40 | 65 | 65 | 89 | ||||
| in | 0.87 | 0.87 | 0.87 | – | 1.57 | 1.57 | 2.56 | 2.56 | 3.50 | ||||||
| دبی در حالت استاندارد | Standard Flow Rate | Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | ||||
| Cv | 5 | 7.5 | 9.4 | – | 23 | 37 | 60 | 94 | 145 | ||||||
| دبی های خاص | Custom Flow Rate | Kvs | 0.1,0.4,1, 2.5 | 0.1,0.4,1, 2.5 ,4 | 0.1,0.4,1,2.5, 4 , 6.3 | 5 | 6.3,8, 16 | .8,16,20 | 20,32 | 32 ,50 | 50 | ||||
| Cv | 0.12, 0.5 , 1. 2 , 3 | 0.12, 0.5,1. 2 , 3 , 5 | 0.12, 0.5 ,1. 2 , 3,5,7.5 | – | 7.5 , 9.4,20 | 9.4, 20,23 | 23,37 | 37, 60 | 60 | ||||||
| اختلاف فشار Δp کاری | Working Press. Difference Δp | bar | 25 | 20 | 16 | ||||||||||
| psi | 360 | 290 | 230 | ||||||||||||
| فشارکاری | Working Press. | PN16/25/40 Class150/300 | |||||||||||||
| ماکزیمم دمای پلاگ برای آب بندی | Max. Temp. of Plug |
350 ˚C & 660 ˚F for metal sealing |
220 ˚C & 430 ˚F PTFE for Soft sealing |
||||||||||||
| مقدارنشتی | Leakage Rate | 0.05% ≤ of Valve Kvs for metal sealing (0.01% of Valve KVS for soft sealing in request ) | |||||||||||||
| دمای کاری ولو | Working Temp. | به نمودار فشار – حرارت مراجعه شود | See: Pressure -Temperature table | ||||||||||||
| حداکثر دمای مجاز اکچوئیتور با دیافراگم | Max. Allowed Temp. of Actuator with Diaphragm | 80˚C & 176˚F | |||||||||||||
| حداکثر دمای مجاز اکچوئیتور با بیلوز | Max. Allowed Temp. of Actuator with Bellows | 200˚C & 292˚F | |||||||||||||
| حداکثر فشار مجاز اکچوئیتور با دیافراگم | Max. Allowed Press. of Actuator with Diaphragm | 1.5 fold of valve’s set point | |||||||||||||
| حداکثر فشار مجاز اکچوئیتور با بیلوز | Max. Allowed Press. of Actuator with Bellows | 30bar & 435psi | |||||||||||||
| نوع اکچوئیتور | Actuator Type | Actuator with Bellows | Actuator with Diaphragm | ||||||||||||
| محدوده قابل تنظیم فشار | Adjustable Temp. Range | bar | 10…22, 20…28 | 0.1 … 1, 0.8 … 2.5, 2 … 5 , 4.5 … 10 8 … 16 | |||||||||||
| psi | 145…320, 290…406 | 1.4 … 14.5, 11.6 … 36.2, 29 … 72.5 65 … 145 , 116 … 232 | |||||||||||||
| دمای مجاز نگهداری شیر | Ambient Allowed Temperature | ˚C | 80 + … 10 – | ||||||||||||
| ˚F | 176+ … 14 + | ||||||||||||||
| وضعیت شیر درحالت عادی | valve position in normally | در حالت عادی باز | Normally Open | ||||||||||||
| جهت جریان | Flow Direction | Flow to Close | |||||||||||||
متریال قطعات :
| سیت و پلاگ آببندی فلزی | Seat and Plug metal sealing | استاندارد | Standard | 410 Stainless Steel | |||
| سفارشی | Special | Stainless Steel 304 | |||||
| پلاگ آببندی نرم | Plug soft sealing | PTFE with 15% glass fiber | |||||
| فشار نامی | Nominal Press. | (DIN) | PN40 | PN25 | PN16 | ||
| جنس بدنه | Body Material |
Stainless steel S.S 316 1.4408 |
Cast iron GGG-40.3 EN-JS1025 |
Cast iron GG25 EN-JL1040 |
|||
| فشار نامی | Nominal Press. | (ANSI) | Class 150/300 | ||||
| جنس بدنه | Body Material |
Stainless steel A 351CF8M |
Cast steal A 216WCB |
||||
| بیلوز بالانس کننده و بیلوز آب بندی | Balancer and Sealing Bellows | Stainless steel 316L / (WN 1.4571) | |||||
| بیلوز اکچوئیتور | Actuator Bellows | Stainless steel 316L / (WN 1.4571) | |||||
| واشر بدنه | Body Gasket | گرافیت با هسته فلزی | Graphite with metal Core | ||||
| اکچوئیتور | Actuator | ST | |||||
| دیافراگم | Diaphragm | با فیبر تقویت شده EPDM | |||||
