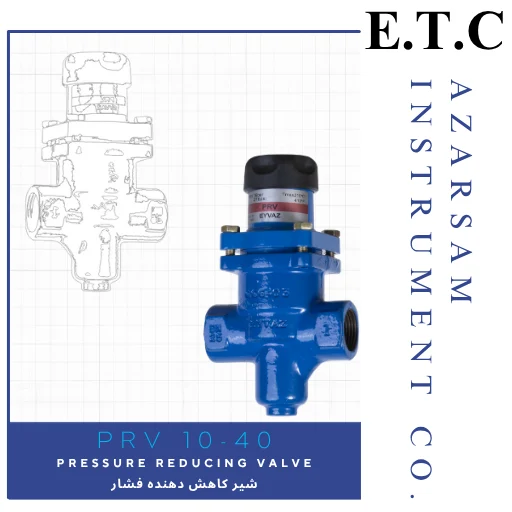

شیر کاهش دهنده فشار | Pressure Reducing Valve PRV 10-40
شیر کاهش دهنده فشار (Pressure Reducing Valve): راهکار پایان نوسانات مخرب در خطوط بخار، گاز و سیالات .
نوسانات فشار را در چالش‌برانگیزترین خطوط صنعتی مهار کنید. شیر کنترل کاهنده فشار با طراحی مهندسی پیشرفته، ثبات فشار را در سیستم‌های حیاتی بخار، گازهای صنعتی و سیالات خورنده به ارمغان می‌آورد.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
20
نفر در حال مشاهده این محصول هستند!
شیر کاهش دهنده فشار (Pressure Reducing Valve): راهکار پایان نوسانات مخرب در خطوط بخار، گازهای غیر قابل اشتعال و …
نوسانات فشار را در چالش‌برانگیزترین خطوط صنعتی مهار کنید. شیر کنترل کاهنده فشار با طراحی مهندسی پیشرفته، ثبات فشار را در سیستم‌های حیاتی بخار، گازهای صنعتی و سیالات خورنده به ارمغان می‌آورد.
✅ دامنه عملکرد :
• تنظیم فشار فوق‌العاده: پوشش گسترده ۰.۱۴ تا ۸.۶ بار (۲ تا ۱۲۵ psi)
• مقاومت در کوره‌های صنعتی: عملکرد بی‌نقص حتی در دمای 210°C – راهکاری ایده‌آل برای خطوط بخار
✅ سازگاری در سخت‌ترین فرآیندها:
۱. خطوط بخار پرچالش: مبدل‌های حرارتی و شبکه‌های بخار
۲. گازهای صنعتی: هوای فشرده و گازهای غیر قابل اشتعال
مکانیزم هوشمند کنترل فشار در شیرهای کاهنده فشار (PRV)
شیرهای کاهنده فشار (Pressure Reducing Valve) با ایجاد تعادل دینامیکی بین دو نیروی مخالف عمل می‌کنند:
- نیروی فنر تنظیم‌شده: اعمال فشار مکانیکی بر سطح بیلوز و پلاگ
- فشار خروجی سیال: اعمال نیروی معکوس بر سطح بیلوز و پلاگ
هنگامی که این دو نیرو به تعادل استاتیکی می‌رسند:
- شیر در موقعیت بهینه قفل می‌شود.
- دبی خروجی دقیقاً تثبیت می‌گردد.
- فشار خروجی بدون نوسان در محدوده تنظیم‌شده حفظ می‌شود.
اجزای کلیدی سیستم تعادل نیرو:
| جزء | عملکرد | تأثیر در کنترل فشار |
|---|---|---|
| سیستم فنر | ایجاد نیروی پایه تنظیم‌پذیر | تعیین نقطه ست‌پوینت فشار |
| بیلوز (Bellows) | انتقال نیروی سیال به مکانیزم | تبدیل فشار به حرکت خطی |
| پلاگ | تنظیم سطح جریان | مدیریت دقیق دبی خروجی |
برای عملکرد بهینه شیر های کاهنده فشار رعایت اصول نصب ضروری است:
🔧 الزامات حیاتی نصب:
- جهت جریان:
- هم‌جهت بودن مسیر سیال با فلش حک‌شده بر بدنه
- خطای نصب معکوس = کاهش ۴۰% راندمان
- زاویه استقرار:
- انحصاراً در خطوط لوله افقی
- تجهیزات جانبی
- استرینر صافی قبل از شیر (جلوگیری از ذرات معلق)
- شیرهای قطع-وصل بالا/پایین‌دست (برای سرویس‌دهی)
مشخصات فنی:
|
طراحی بدنه |
Body design |
PN25 |
|
حداکثر دمای مجاز |
Max allowable temperature |
210˚c |
|
تست هیدرولیک |
Hydraulic test |
38 bar |
|
حداکثر Δp کاری |
Max. working Δp |
10bar |
|
حداکثر فشار ورودی |
Max input pressure |
19bar |
|
دامنه تنظیم فشار خروجی |
Adjustment range of output pressure |
0.14 – 8.6 bar |
|
سایز و نوع اتصال |
Size & connection type |
½”,¾”,1″ screwed BSP or NPT |
ظرفيت استاندارد ولو بر اساس Kvs(m3/h)
| 25 | 20 | 15 | DN |
| 3.0 | 2.5 | 1.5 | Kvs |
