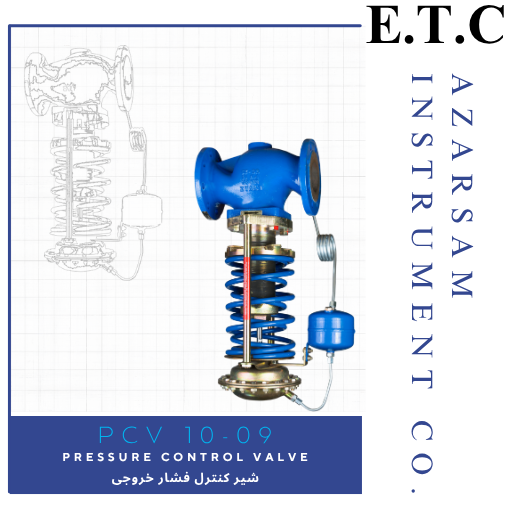

شیر کنترل فشار خروجی – پرشر کنترل ولو | Pressure Control Valve PCV 10-09
شیر کنترل فشار خروجی ( شیر فشار شکن )تیپ 10-PCV 09 با مکانیزم بدون نیاز به برق یا هوا، فشار خطوط بخار را دقیقاً در محدوده تنظیمی ثابت نگه می‌دارد.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
20
نفر در حال مشاهده این محصول هستند!
شیر کنترل فشار خروجی تیپ – شیر فشارشکن خودکار PCV 10-09 | کنترل پایدار خطوط بخار 350°C (سایز DN15 تا DN80) مطابق DIN
شیر فشارشکن خودکار تیپ 09-10 PCV با مکانیزم بدون نیاز به برق یا هوا، فشار خطوط بخار را دقیقاً در محدوده تنظیمی ثابت نگه می‌دارد. این تجهیز کلیدی با قابلیت‌های منحصربه‌فرد، راهکار صنایع نیروگاهی و پتروشیمی برای:
کاربردهای صنعتی :
- نیروگاه‌ها: کنترل فشار ورودی توربین‌های بخار
- پتروشیمی: محافظت از راکتورهای تحت فشار
- صنایع غذایی: استریل‌سازی با بخار فشارپایدار
- سیستم‌های HVAC: تنظیم فشار مبدل‌های حرارتی و …
مشخصات فنی کلیدی:
• سایزهای موجود: DN15 تا DN80
• فشار نامی: PN16 و PN25
• دمای کاری حداکثر: 350 درجه سانتی گراد
• استاندارد تولید: DIN
• کاربرد تخصصی: خطوط بخار صنعتی

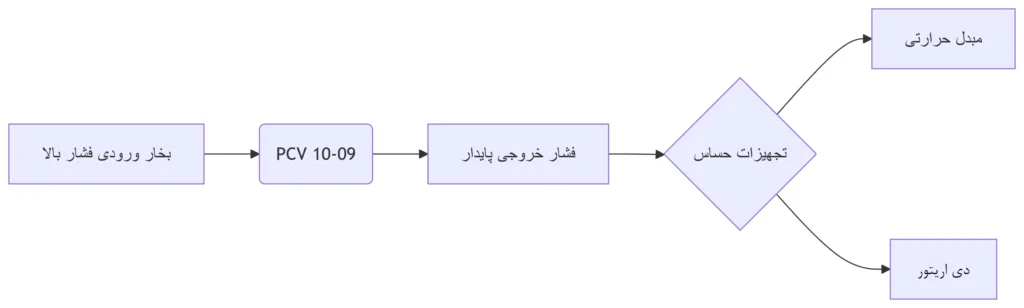

دیاگرام شیر فشار شکن

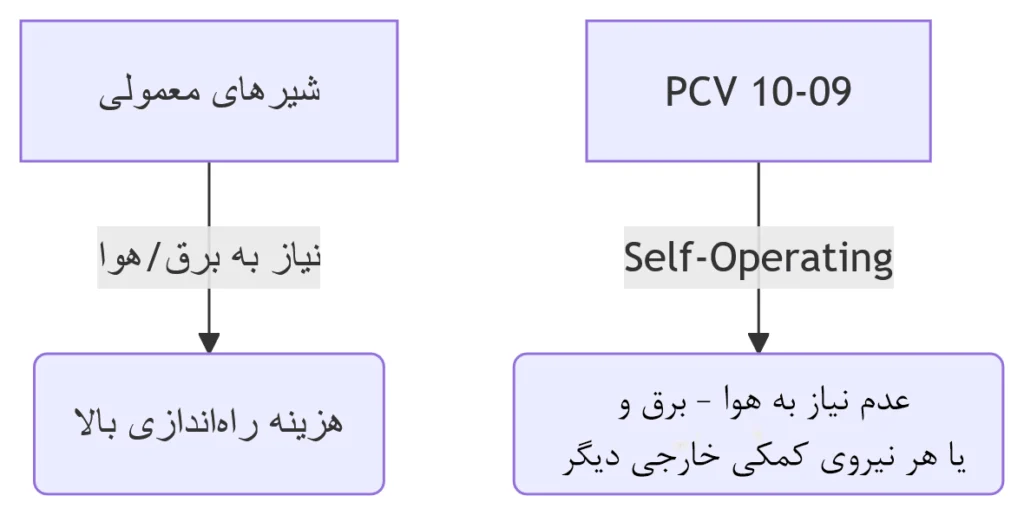

مقایسه شیر فشار شکن
راهنمای نصب شیر فشارشکن PCV 10-09 در خطوط بخار | ملاحظات ایمنی + خطاهای رایج
- ۴ اصل حیاتی نصب
- نصب افقی شیر: فقط در حالت افقی نصب شود (عدم مجوز نصب عمودی)
- رعایت جهت جریان: هم‌جهت‌سازی فلش روی بدنه با مسیر بخار
- وضعیت اکچوئیتور: حتماً در حالت عمودی و رو به پایین قرار گیرد
- پشتیبانی لوله: نصب ساپورت نزدیک شیر برای جلوگیری از تنش مکانیکی
- ملاحظات طراحی پایپینگ
- سایز لوله خروجی: افزایش قطر نسبت به ورودی (به‌دلیل کاهش فشار)
- شیب لوله: شیب ۱:۱۰۰ در جهت جریان برای تخلیه کندانس
- تجهیزات جانبی:
- صافی (استرینر) قبل از شیر
- تله بخار (استیم ترپ) بعد از شیر
- پیشگیری از ۳ خطای رایج
- عدم تطبیق فلش با جریان سایش سریع قطعات تأیید جهت قبل از نصب
- نصب غیرعمودی اکچوئیتور عملکرد نادرست شیر
- شیب نادرست لوله تجمع کندانس
- نگهداری و تنظیمات
- تنظیم فشار: استفاده از مهره تنظیم روی شیر برای تعیین محدوده فشار
- بازرسی دوره‌ای: کنترل گرفتگی صافی
- بررسی عملکرد تله بخار
- اطمینان از پر بودن منبع کندانس از آب
- هشدار ایمنی:
شیر نباید تحت تنش لوله‌کشی قرار گیرد!
مشخصات فنی :
| سایز | Size | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | |
| دبی | Flow Rate | Kvs | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 75 | |
| اختلاف فشار کاری | Working Press. Difference | Δp bar | 25 | 20 | |||||||
| فشارکاری | Working Press. | PN16/25 | |||||||||
| مقدارنشتی | Leakage Rate | 0.05% ≤ of Kvs Valve for metal sealing | |||||||||
| دمای مجاز ولو | Working Temp. | به نمودار فشار- حرارت مراجعه شود | See:Press. – Temp.table | ||||||||
| محدوده قابل تنظیم فشار | Adjustable Press. Range | bar | 0.2 … 1 , 0.8 … 2.5 , 2 … 5, 4.5 … 10 , 8 … 16 | ||||||||
| دمای مجاز محیط شیر | Ambient Allowed Temperature | ˚C | – 10 … + 80 | ||||||||
| وضعیت شیر درحالت عادی | valve position in normally | در حالت عادی باز | Normally Open | ||||||||
| جهت جریان | Flow Direction | Flow to Close | |||||||||
متریال قطعات :
|
سیت و پلاگ |
Seat and Plug |
استاندارد |
Standard |
410 Stainless Steel |
||
|
سفارشی |
Special |
Stainless Steel 304 |
||||
|
فشار نامی |
Nominal Press. |
(DIN) |
PN25 |
PN16 |
||
|
جنس بدنه |
Body Material |
Cast iron GGG-40.3 EN-JL1049 |
Cast iron GG25 EN-JL1040 |
|||
|
قطعه آکاردئونی فلزی |
Metal Accordion Piece |
Stainless Steel 316L / (WN 1.4435) |
||||
|
واشر بدنه |
Body Washer |
گرافیت با هسته فلزی |
Graphite with Metal Core |
|||
|
اکچوئیتور |
Actuator |
ST |
||||
|
دیافراگم |
Diaphragm |
با فیبر تقویت شده EPDM |
||||
ابعاد و اوزان:
|
سایز Size |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
|
|
قطر اریفیس |
Orifice Diameter |
22 |
40 |
65 |
||||||
|
Length طول |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
|
|
0.2 … 1 |
Weight Approx. PN16 وزن تقریبی |
19 |
19 |
20 |
26 |
27 |
29 |
52 |
57 |
|
|
0.8 … 2.5 |
15 |
15 |
16 |
22 |
23 |
25 |
49 |
54 |
||
|
2 … 16 |
12 |
12 |
13 |
19 |
20 |
22 |
45 |
50 |
||
|
در صورتی که فشار کاری PN25 باشد 10% به اوزان فوق اضافه می شود |
If working pressure is PN25, 10 % will be added to weights |
|||||||||
|
0.1 … 1 |
H | 420 |
450 |
590 |
||||||
| ØD |
ØD225mm A160cm² |
ØD280mm A300cm² |
||||||||
| نیروی فنر |
4400 N |
|||||||||
|
0.8 … 2.5 |
H |
410 |
440 |
570 |
||||||
|
ØD |
ØD225mm A160cm² |
|||||||||
|
نیروی فنر |
4400 N |
|||||||||
|
2 … 5 |
H |
390 |
440 |
570 |
||||||
|
ØD |
ØD170mm A80cm² |
ØD225mm A160cm² |
||||||||
|
نیروی فنر |
4400 N |
8000 N |
||||||||
|
4.5 … 10 |
H |
390 |
440 |
550 |
||||||
|
ØD |
ØD170mm A40cm² |
ØD170mm A80cm² |
||||||||
|
نیروی فنر |
4400 N |
8000 N |
7000 N |
|||||||
|
8 … 16 |
H |
390 |
440 |
550 |
||||||
|
ØD |
ØD170mm A40cm² |
ØD170mm A80cm² |
||||||||
|
نیروی فنر |
8000 N |
|||||||||
