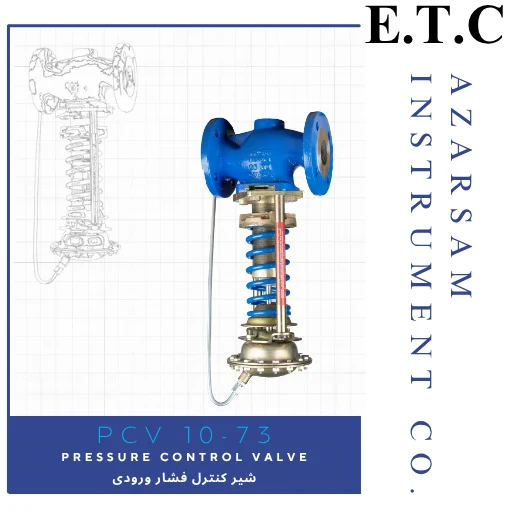

شیر کنترل فشار ورودی | Excess Pressure Control Valve PCV 10-73
شیر کنترل فشار خودکار (Pressure Reducing Valve) برای خنثیسازی فشار اضافی در سیستمهای صنعتی و تنظیم فشار ورودی در محدودهی مورد نظر استفاده میشود.
برای استعلام قیمت و دریافت مشاوره تخصصی با ما تماس بگیرید
شیر کنترل فشار ورودی ( شیر کنترل فشار خودکار ) | محدوده 0.2 تا 28 بار | سایز DN15 تا DN100 (1/2″ تا 4″) شیر کنترل فشار خودکار (Pressure Reducing Valve) برای خنثیسازی فشار اضافی در سیستمهای صنعتی و تنظیم فشار ورودی در محدودهی مورد نظر استفاده میشود.
مشخصات فنی کلیدی:
محدوده تنظیم فشار: 0.2 الی 28 بار (3 تا 400 psi)
سایزهای موجود: DN15 تا DN100 (1/2″ تا 4″)
فشار نامی (Rating): PN16 تا PN40 | کلاس کاری: Class 150 تا Class 300
حداکثر دمای کاری: 350 درجه سانتیگراد (662 درجه فارنهایت)
استانداردها: مطابق با استانداردهای DIN و ANSI
کاربردهای اصلی:
این شیرهای کنترل فشار برای خطوط انتقال مایعات، گازهای غیر قابل اشتعال و بخار در صنایع مختلف طراحی شدهاند.
طرز کار شیر کنترل فشار تیپ 41-73
شیر کنترل فشار ورودی تیپ 41-73 بهصورت خودکار فشار ورودی را تنظیم کرده و فشار خط را در محدوده تعیینشده ثابت نگه میدارد. مکانیزم عملکرد این شیر به شرح زیر است:
اصول عملکرد شیر کنترل فشار (تیپ 41-73):
حالت پایه: شیر در وضعیت “نرمال بسته” (Normally Closed) قرار دارد.
واکنش به فشار: با افزایش فشار ورودی، شیر بهتدریج باز میشود.
انتقال نیرو: فشار ورودی از طریق خط کنترل (Control Line) به سمت اکچوئیتور (Actuator) هدایت میشود. در کاربردهای بخار، از کندانسور (منبع کندانس) و لوله رابط استفاده میگردد. نیروی واردشده به دیافراگم (Diaphragm) از طریق میله به پلاگ (Plug) انتقال مییابد.
تنظیم جریان: جدا شدن پلاگ از سیت (Seat)، مسیر خروجی را باز میکند. این مکانیسم از افزایش فشار خط جلوگیری کرده و فشار خروجی را ثابت نگه میدارد.
سیستم تعادل: یک قطعه آکاردئونی (Bellows Element) بین فشار ورودی و خروجی تعادل ایجاد میکند.
ویژگیهای کلیدی:
- کاملاً خودکار: نیاز به هیچ نیروی کمکی خارجی ندارد.
- جهت جریان: توسط فلش روی بدنه مشخص شده است.
- کاربرد سیالات: مناسب برای مایعات، گازهای غیرقابل اشتعال و بخار (بهجز گازهای قابل اشتعال).
راهنمای نصب شیر کنترل فشار ورودی تیپ 41-73 | نکات حیاتی برای خطوط بخار و مایعات
🔧 شرایط عمومی نصب
فقط در خطوط افقی: این شیر صرفاً برای نصب در خطوط لولهی افقی طراحی شده است.
جهت جریان: حتماً مطابق فلش جهت دار روی بدنه شیر نصب شود.
وضعیت اکچوئیتور: پس از نصب، اکچوئیتور (Actuator) باید بهصورت عمودی و رو به پایین قرار گیرد.
پیشنیاز طراحی: قبل از نصب، موارد زیر را بررسی کنید:
- سایز صحیح شیر (مطابق دبی مورد نیاز)
- دامنه تنظیم فشار (Pressure Setting Range)
- شرایط پایپینگ (لولهکشی)
⚠️ نکات حیاتی نصب برای سیال بخار
شیب خط لوله: خط لوله ورودی باید شیب ملایم (1%) به سمت جریان داشته باشد تا از ورود کندانس (Condensate) به شیر جلوگیری شود.
تله بخار (Steam Trap): حتماً قبل از شیر از یک تله بخار مناسب استفاده کنید تا کندانس سیستم تخلیه شود.
محافظت دیافراگم: جهت جلوگیری از آسیب بخار داغ به دیافراگم: از کندانس پات (Condensate Pot) استفاده کنید.
قبل از راهاندازی: منبع کندانس باید کاملاً پر از آب باشد.
🛠️ نکات فنی و محافظتی
جلوگیری از تنش: شیر نباید تحت فشار مکانیکی ناشی از لولهکشی قرار گیرد. استفاده از ساپورت (Support) نزدیک شیر توصیه میشود.
فیلتر (Strainer): حتماً قبل از شیر یک صافی (فیلتر) نصب کنید تا از ورود ذرات خارجی جلوگیری شود.
تنظیم فشار: برای تنظیم فشار خروجی در رنج مورد نظر از مهره تنظیم فشار (Adjusting Nut) استفاده نمایید.
متریال قطعات :
سیت و پلاگ آببندی فلزی | Seat and Plug metal sealing | استاندارد | Standard | 410 Stainless Steel | |||
سفارشی | Special | Stainless Steel 304 | |||||
پلاگ آببندی نرم | Plug soft sealing | PTFE with 15% glass fiber | |||||
فشار نامی | Nominal Press. | (DIN) | PN40 | PN25 | PN16 | ||
جنس بدنه | Body Material | Stainless steel
S.S 316 1.4408 |
Cast iron GGG-40.3 EN-JS1025 |
Cast iron GG25 EN-JL1040 |
|||
فشار نامی | Nominal Press. | (ANSI) | Class 150/300 | ||||
جنس بدنه | Body Material | Stainless steel
A 351CF8M |
Cast steal A 216WCB |
||||
بیلوز بالانس کننده و بیلوز آب بندی | Balancer and Sealing Bellows | Stainless steel 316L / (WN 1.4571) | |||||
بیلوز اکچوئیتور | Actuator Bellows | Stainless steel 316L / (WN 1.4571) | |||||
واشر بدنه | Body Gasket | گرافیت با هسته فلزی | Graphite with metal Core | ||||
اکچوئیتور | Actuator | ST | |||||
دیافراگم | Diaphragm | با فیبر تقویت شده EPDM |
مشخصات فنی :
سایز |
Size |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||
IN |
“1/2 |
3/4″ |
1″ |
– |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
||||||||
قطراریفیس |
Orifice Diameter |
mm |
22 |
22 |
22 |
40 |
40 |
40 |
65 |
65 |
89 |
||||||
in |
0.87 |
0.87 |
0.87 |
– |
1.57 |
1.57 |
2.56 |
2.56 |
3.50 |
||||||||
دبی در حالت استاندارد |
Standard Flow Rate |
Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
||||||
Cv |
5 |
7.5 |
9.4 |
– |
23 |
37 |
60 |
94 |
145 |
||||||||
دبی های خاص |
special Flow Rates |
Kvs |
1, 2.5 |
1, 2.5 ,4 |
1,2.5, 4 , 6.3 |
2.5,46.3,8 |
2.5,4, 6.3, 8,16 |
2.5,4, 6.3, 8,16 |
20,32 |
32 |
50 |
||||||
Cv |
1.2,3 |
1.2,3,5 |
1.2 , 3 , 5 , 7.5 |
– | 3 , 5 , 7.5 , 9.4 , 20 |
3 , 5 , 7.5 , 9.4 , 20 |
23,37 |
37 |
60 |
||||||||
اختلاف فشار Δp کاری |
Working Press. Difference Δp |
bar |
25 |
20 |
16 |
||||||||||||
psi |
360 |
290 |
230 |
||||||||||||||
فشار نامی |
Nominal Press. |
PN16/25/40 – Class150/300 |
|||||||||||||||
ماکزیمم دمای پلاگ برای آب بندی |
Max. Temp. of Plug |
350 ˚C & 660 ˚F for metal sealing |
220 ˚C & 430 ˚F PTFE for Soft sealing |
||||||||||||||
مقدارنشتی |
Leakage Rate |
0.05% ≤ of Valve Kvs for metal sealing – 0.01%≤ of Valve Kvs for soft sealing |
|||||||||||||||
دمای کاری |
Working Temp. |
به نمودار فشار – حرارت مراجعه شود |
See: Pressure -Temperature table |
||||||||||||||
حداکثر دمای مجاز اکچوئیتور با دیافراگم |
Max. Allowed Temp. of Actuator with Diaphragm |
80˚C &176˚F |
|||||||||||||||
حداکثر دمای مجاز اکچوئیتور با بیلوز |
Max. Allowed Temp. of Actuator with Bellows |
200˚C &292˚F |
|||||||||||||||
حداکثر فشار مجاز اکچوئیتور با دیافراگم |
Max. Allowed Press. of Actuator with Diaphragm |
1.5 fold of valve’s set point |
|||||||||||||||
حداکثر فشار مجاز اکچوئیتور با بیلوز |
Max. Allowed Press. of Actuator with Bellows |
30bar & 435psi |
|||||||||||||||
نوع اکچوئیتور |
Actuator Type |
Actuator with Bellows |
Actuator with Diaphragm |
||||||||||||||
محدوده قابل تنظیم فشار |
Adjustable Temp. Range |
bar |
10 …22 , 20 … 28 |
0.1 … 1 , 0.8 … 2.5 , 2 … 5 , 4.5 … 10 , 8 … 16 |
|||||||||||||
psi |
145 … 320 , 290 … 406 |
1.4 … 14.5 , 11.6 … 36.2 , 29 … 72.5 , 65 … 145 , 116 … 232 |
|||||||||||||||
دمای مجاز نگهداری شیر |
Ambient Allowed Temperature |
˚C |
80 + … 10 – |
||||||||||||||
˚F |
176+ … 14 + |
||||||||||||||||
وضعیت شیر درحالت عادی |
valve position in normally |
در حالت عادی بسته |
Normally Close |
||||||||||||||
جهت جریان |
Flow Direction |
Flow to Open |
